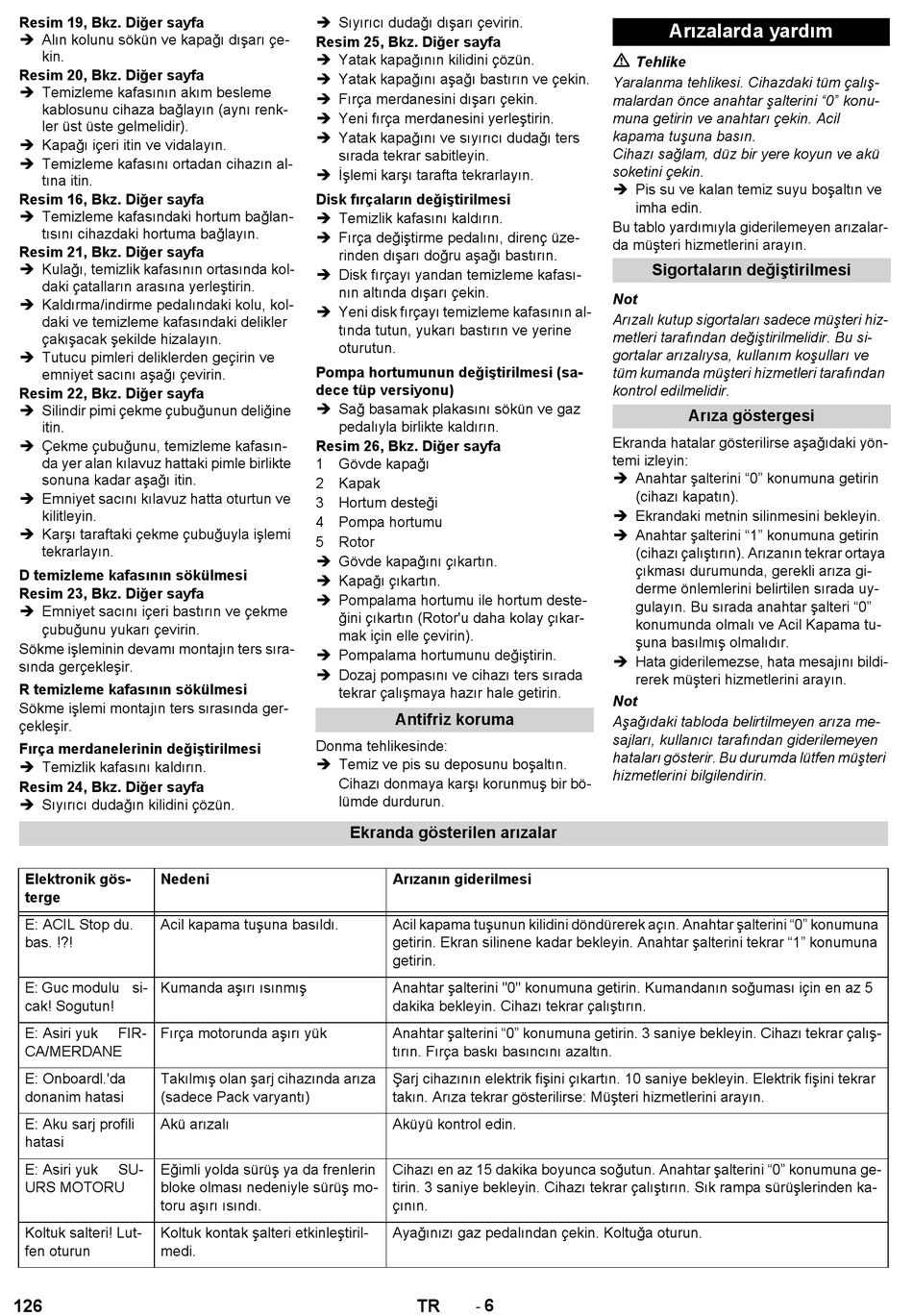

Resim 19, Bkz. Diğer sayfa
 Alın kolunu sökün ve kapağı dışarı çe-
kin.
Resim 20, Bkz. Diğer sayfa
 Temizleme kafasının akım besleme
kablosunu cihaza bağlayın (aynı renk-
ler üst üste gelmelidir).
 Kapağı içeri itin ve vidalayın.
 Temizleme kafasını ortadan cihazın al-
tına itin.
Resim 16, Bkz. Diğer sayfa
 Temizleme kafasındaki hortum bağlan-
tısını cihazdaki hortuma bağlayın.
Resim 21, Bkz. Diğer sayfa
 Kulağı, temizlik kafasının ortasında kol-
daki çatalların arasına yerleştirin.
 Kaldırma/indirme pedalındaki kolu, kol-
daki ve temizleme kafasındaki delikler
çakışacak şekilde hizalayın.
 Tutucu pimleri deliklerden geçirin ve
emniyet sacını aşağı çevirin.
Resim 22, Bkz. Diğer sayfa
 Silindir pimi çekme çubuğunun deliğine
itin.
 Çekme çubuğunu, temizleme kafasın-
da yer alan kılavuz hattaki pimle birlikte
sonuna kadar aşağı itin.
 Emniyet sacını kılavuz hatta oturtun ve
kilitleyin.
 Karşı taraftaki çekme çubuğuyla işlemi
tekrarlayın.
D temizleme kafasının sökülmesi
Resim 23, Bkz. Diğer sayfa
 Emniyet sacını içeri bastırın ve çekme
çubuğunu yukarı çevirin.
Sökme işleminin devamı montajın ters sıra-
sında gerçekleşir.
R temizleme kafasının sökülmesi
Sökme işlemi montajın ters sırasında ger-
çekleşir.
Fırça merdanelerinin değiştirilmesi
 Temizlik kafasını kaldırın.
Resim 24, Bkz. Diğer sayfa
 Sıyırıcı dudağın kilidini çözün.
Elektronik gös- Nedeni
terge
E: ACIL Stop du. Acil kapama tuşuna basıldı.
bas. !?!
E: Guc modulu si- Kumanda aşırı ısınmış
cak! Sogutun!
E: Asiri yuk FIR- Fırça motorunda aşırı yük
CA/MERDANE
E: Onboardl.'da Takılmış olan şarj cihazında arıza
donanim hatasi (sadece Pack varyantı)
E: Aku sarj profili Akü arızalı
hatasi
E: Asiri yuk SU- Eğimli yolda sürüş ya da frenlerin
URS MOTORU bloke olması nedeniyle sürüş mo-
toru aşırı ısındı.
Koltuk salteri! Lut- Koltuk kontak şalteri etkinleştiril-
fen oturun medi.
126
 Sıyırıcı dudağı dışarı çevirin.
Resim 25, Bkz. Diğer sayfa
 Yatak kapağının kilidini çözün.
 Yatak kapağını aşağı bastırın ve çekin.
 Fırça merdanesini dışarı çekin.
 Yeni fırça merdanesini yerleştirin.
 Yatak kapağını ve sıyırıcı dudağı ters
sırada tekrar sabitleyin.
 İşlemi karşı tarafta tekrarlayın.
Disk fırçaların değiştirilmesi
 Temizlik kafasını kaldırın.
 Fırça değiştirme pedalını, direnç üze-
rinden dışarı doğru aşağı bastırın.
 Disk fırçayı yandan temizleme kafası-
nın altında dışarı çekin.
 Yeni disk fırçayı temizleme kafasının al-
tında tutun, yukarı bastırın ve yerine
oturutun.
Pompa hortumunun değiştirilmesi (sa-
dece tüp versiyonu)
 Sağ basamak plakasını sökün ve gaz
pedalıyla birlikte kaldırın.
Resim 26, Bkz. Diğer sayfa
1 Gövde kapağı
2 Kapak
3 Hortum desteği
4 Pompa hortumu
5 Rotor
 Gövde kapağını çıkartın.
 Kapağı çıkartın.
 Pompalama hortumu ile hortum deste-
ğini çıkartın (Rotor'u daha kolay çıkar-
mak için elle çevirin).
 Pompalama hortumunu değiştirin.
 Dozaj pompasını ve cihazı ters sırada
tekrar çalışmaya hazır hale getirin.
Antifriz koruma
Donma tehlikesinde:
 Temiz ve pis su deposunu boşaltın.
Cihazı donmaya karşı korunmuş bir bö-
lümde durdurun.
Ekranda gösterilen arızalar
Arızanın giderilmesi
Acil kapama tuşunun kilidini döndürerek açın. Anahtar şalterini "0" konumuna
getirin. Ekran silinene kadar bekleyin. Anahtar şalterini tekrar "1" konumuna
getirin.
Anahtar şalterini "0" konumuna getirin. Kumandanın soğuması için en az 5
dakika bekleyin. Cihazı tekrar çalıştırın.
Anahtar şalterini "0" konumuna getirin. 3 saniye bekleyin. Cihazı tekrar çalış-
tırın. Fırça baskı basıncını azaltın.
Şarj cihazının elektrik fişini çıkartın. 10 saniye bekleyin. Elektrik fişini tekrar
takın. Arıza tekrar gösterilirse: Müşteri hizmetlerini arayın.
Aküyü kontrol edin.
Cihazı en az 15 dakika boyunca soğutun. Anahtar şalterini "0" konumuna ge-
tirin. 3 saniye bekleyin. Cihazı tekrar çalıştırın. Sık rampa sürüşlerinden ka-
çının.
Ayağınızı gaz pedalından çekin. Koltuğa oturun.
6
-
TR
Arızalarda yardım
Tehlike
Yaralanma tehlikesi. Cihazdaki tüm çalış-
malardan önce anahtar şalterini "0" konu-
muna getirin ve anahtarı çekin. Acil
kapama tuşuna basın.
Cihazı sağlam, düz bir yere koyun ve akü
soketini çekin.
 Pis su ve kalan temiz suyu boşaltın ve
imha edin.
Bu tablo yardımıyla giderilemeyen arızalar-
da müşteri hizmetlerini arayın.
Sigortaların değiştirilmesi
Not
Arızalı kutup sigortaları sadece müşteri hiz-
metleri tarafından değiştirilmelidir. Bu si-
gortalar arızalıysa, kullanım koşulları ve
tüm kumanda müşteri hizmetleri tarafından
kontrol edilmelidir.
Arıza göstergesi
Ekranda hatalar gösterilirse aşağıdaki yön-
temi izleyin:
 Anahtar şalterini "0" konumuna getirin
(cihazı kapatın).
 Ekrandaki metnin silinmesini bekleyin.
 Anahtar şalterini "1" konumuna getirin
(cihazı çalıştırın). Arızanın tekrar ortaya
çıkması durumunda, gerekli arıza gi-
derme önlemlerini belirtilen sırada uy-
gulayın. Bu sırada anahtar şalteri "0"
konumunda olmalı ve Acil Kapama tu-
şuna basılmış olmalıdır.
 Hata giderilemezse, hata mesajını bildi-
rerek müşteri hizmetlerini arayın.
Not
Aşağıdaki tabloda belirtilmeyen arıza me-
sajları, kullanıcı tarafından giderilemeyen
hataları gösterir. Bu durumda lütfen müşteri
hizmetlerini bilgilendirin.
