ESPECIFiCACIONES
Tipo de motor .................................................... Cilindro unico, 4 golpes
Tamahodel motor .......................................................................... 99cc
Tipo de arrancador ...................................................................... Recule
Capacidady tipo de combustible.................... 0.8 Gal (3.04L) sin plomo
Capacidadde aceite......................................................... 0.63 Qt (0.6L)
Tiempo de funcionamientoa plenay media carga...............2.4/4.9Horas
Tipo de bujias .................................DENSe U16FSR-UBo NGKCR5H88
Espaciamientode la bujia............................................................... 030"
DimensionesL x W x H (pulg) ............................................. 22 x 12 x 18
PesoLb/kg.............................................................................. 43.5/19.7
Maxima salida AO....................................................................... 1600W
SalidaAC pico ............................................................................ 1650W
Voltios AC................................................................................ 120 VAC
Capacidadde corriente AC ...........................................................13.3 A
Frecuencia.................................................................................... 60 Hz
THD............................................................................................. 3.00%
Clasede aislamiento................................................................... ClaseF
Tomas................................................................ (2) 5-15R, (1) 12VDC
Voltios OO.................................................................................. 12 VO0
Capacidadde corriente DC................................................................5 A
NOTA:
Lasalida de potencia y eltiempodefuncionamiento estan influenciados
pot touches factores,come per ejemplo la calidad del combustible,la
temperatura ambiental y la condicion del meter. La salida disminuye
aproximadamente 3.5% per carla 1,000 pies sobre el nivel del mar y
1% per carla 10 gradesencima de los 60°E
iDENTIFICACION DE LA UNIDAD (Figura 2)
1. Manija para transporte: Levanteel generadorsolo con esta manilla.
2. Oubiertade bujia: Permiteel acceso a la bujia del motor.
3. Purga del sistema de combustible Se usa para purgar el sistema de
combustible para el arranque.
4. Va.lvula de presionde latapa de combustible: Permiteingresar el aire
al tanque de combustible para igualar las presiones.
5. Tapade tanque de combustible: Acceso al tanque de combustible
para el Ilenado.
6. Panel de control: ubicacion de los controles del generador y
receptaculosde salida.
7. Tablillade toma de aire: Permiteque el aire ingresea la carcasa.
8. Silenciador: disminuye el ruido del escape del motor.
9. Ohoke:Ayuda el arranque del motor frio
10. Oubierta lateral izquierdade servicio: Permite el acceso al filtro de
aire, el de combustible y a la toma de aceite.
11. Mangueras de ventilacion: Permiten la ventilacion del carburador.
12. Oierre de combustible: Oontrola el suministro del combustible al
carburador.
13. Cuerdade arranque:Tire la cuerdapara arrancar el motor.

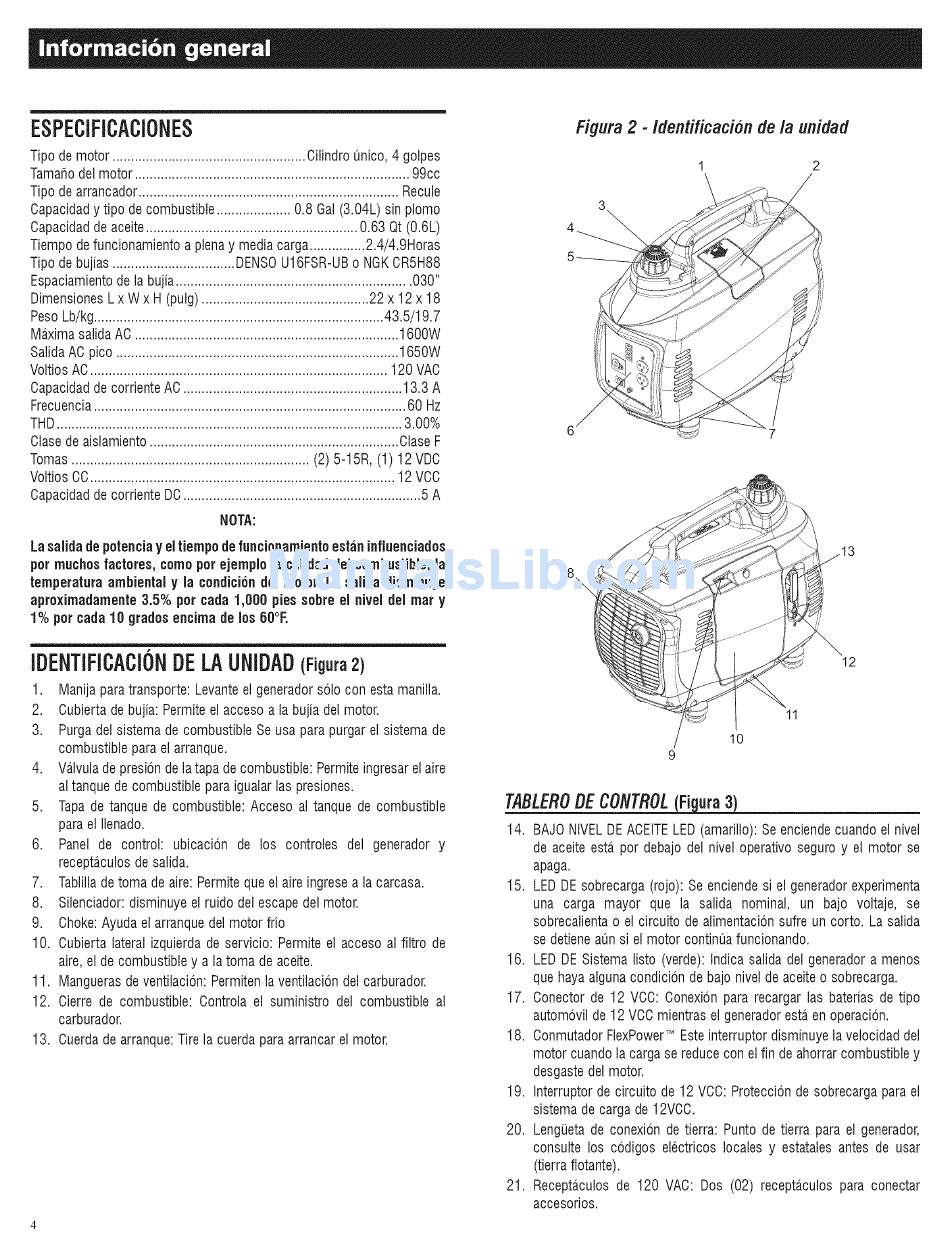

Figura2 -/dentificacion de la unidad
1 2
\
3
8\
12
11
10
9
TABLERO DE CONTROL
14. BAJO NIVELDEACEtTELED (amarillo): Se enciendecuando el nivel
de aceite esta por debajo del nivel operativo seguro y el motor se
apaga.
15. LED DE sobrecarga (rojo): Se enciende si el generadorexperimenta
una carga mayor que la salida nominal, un bajo voltaje, se
sobrecalientao el circuito de alimentacion sufre un corto. La salida
se detieneaun si el motor continuafuncionando.
16. LED DE Sistema listo (verde): Indica salida del generador a menos
que haya alguna condicion de bajo nivel de aceiteo sobrecarga.
17. Conector de 12 VCC: Conexion para recargar las baterias de tipo
automovil de 12 VCC mientras e] generadoresta en operacion.
18. Conmutador FlexPower
T M
Este interruptor disminuye la ve]ocidaddel
motor cuandola carga se reducecon el fin de ahorrar combustible y
desgastedel motor.
19. Interruptor de circuito de 12 VCC: Proteccion de sobrecarga para el
sistema de carga de 12VCC.
20. Leng_eta de conexion de tierra: Punto de tierra para el generador,
consulte los codigos electricos locales y estatales antes de usar
(tierraflotante).
21. Receptaculos de 120 VAC: Dos (02) recepta, culos para conectar
accesorios.
