3 Aplicaciones y accesorios

Junto con los transmisores PT-850B/ 2 o MH-850/ 2,
los receptores PLL UHF US-8001D/ 2 (1 unidad de
recepción) y US-8002D/ 2 (2 unidades de recepción)
constituyen un sistema de transmisión audio inalám-
brico. Para la transmisión, hay 16 canales disponibles
en la gama de frecuencia UHF de 740 a 764 MHz.
Los receptores funcionan con técnica "diversity":
La señal de transmisión se recibe por dos antenas
colocadas a una distancia desde cada uno. Un sis-
tema electrónico seleccionará una señal de la calidad
más alta y la pasa a la entrada de la unidad (las uni-
dades) de recepción.
Los transmisores siguientes desde la gama de pro-
ducto de JTS se pueden usar juntos con los recepto-
res US-8001D/ 2 y US-8002D/ 2:
MH-850 / 2 pedido núm. 25.3020
Micrófono de mano dinámico con transmisor integrado
PT-850B / 2 pedido núm. 25.3030
Transmisor de petaca con micrófono Lavalier
Para instalar el receptor en un rack (482 mm/19"), el
soporte DR-900SET (pedido núm. 24.4770) que
puede albergar dos receptores, está disponible en
JTS. El soporte requiere una altura de 1 RS [1 RS
(espacio rack) = 44,5 mm] en el rack.
4 Conexión
1) Para conectar la unidad siguiente (p. ej. una mesa
de mezclas, un amplificador), se pueden usar las
siguientes salidas audio:
jack XLR (8) para conectar a una entrada de micró-
fono
Para poder alimentar las dos señales audio
transmitidas a dos entradas separadas, el
modelo US-8002D/ 2 tiene dos jacks para las
unidades de recepción CH 1 y CH 2.
jack asimétrico 6,3 mm (9) para conectar a una en-
trada de línea altamente sensible (se entrega un
cable de conexión adecuado)
Con el modelo US-8002D/ 2, aquí está disponi-
ble la señal mezclada desde las unidades de
recepción CH 1 y CH 2.
2) Conecte la unidad de alimentación entregada al
jack (11) para la alimentación y conecte el enchufe
de la unidad de alimentación a una toma de red
(230 V~ / 50 Hz).
3) Para prevenir desconexiones accidentales de la
toma de la unidad de alimentación desde el jack
(11), conduzca el cable alrededor del gancho (10)
para la dispensación de deformación.
5 Funcionamiento
1) Encienda el receptor con el interruptor POWER (2).
El LED de encendido (3) se enciende. Las salidas
(8, 9) se silenciarán hasta que se reciba una señal
de radio de potencia suficiente.
2) Coloque las antenas (1) en posición vertical.
Para el modelo US-8002D/ 2, haga los ajustes separa-
damente para cada unidad de recepción.
3) Antes de encender el transmisor, ponga el receptor
en un canal de transmisión que esté libre y sin
interferencias: Con este fin, gire el interruptor gira-
torio CH (4) de manera correspondiente mediante
la pequeña llave de ajuste proporcionada. A través
de la unidad conectada a la salida, no se pueden
oír interferencias o señales de otras transmisiones
y la recepción LED RF (5) no debe encenderse.
9
13

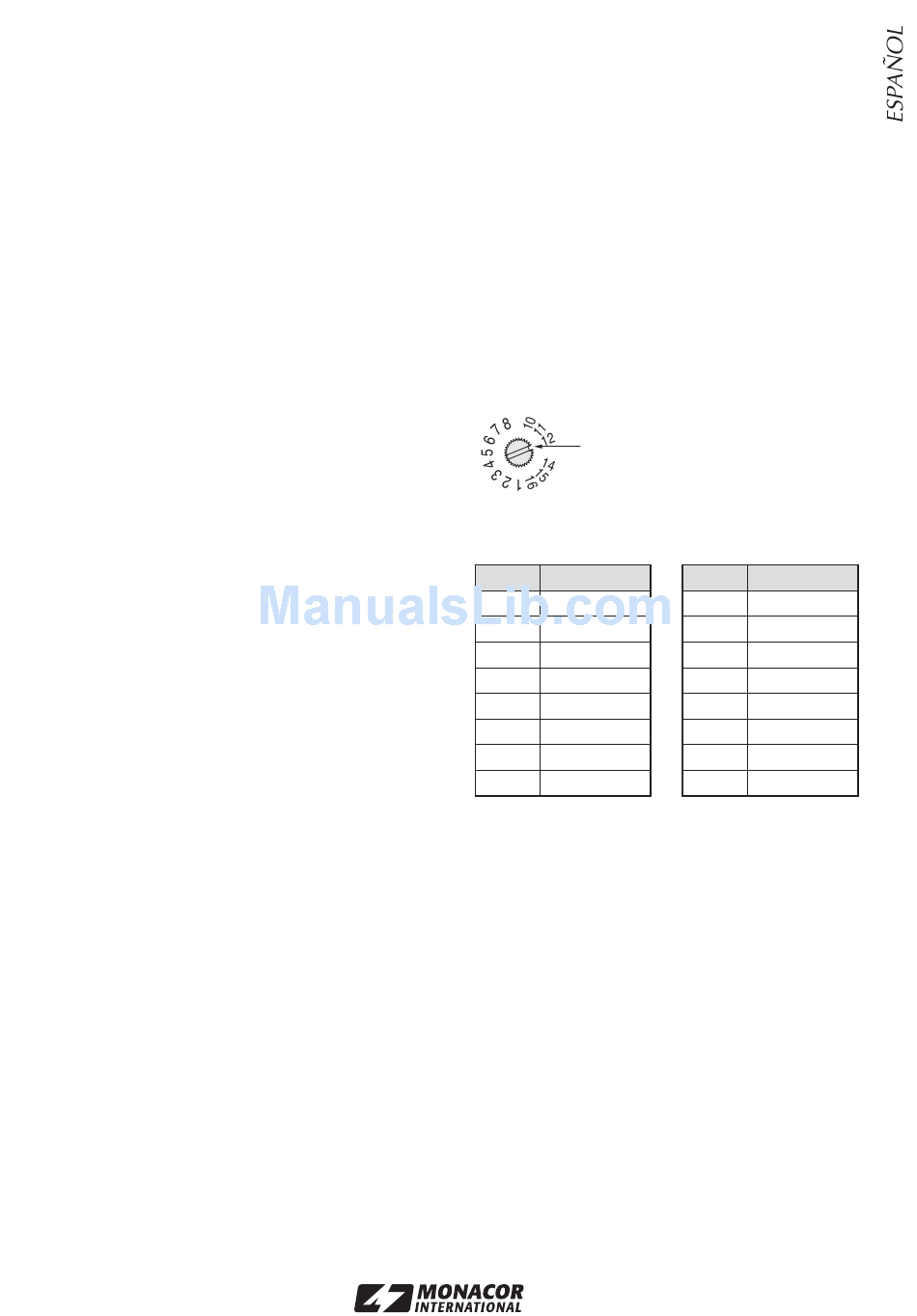

Ejemplo
El canal 12 está ajustado
Los 16 canales de transmisión están asignados a
las siguientes frecuencias de transmisión:
Canal
Frecuencia
1
744,250 MHz
2
745,500 MHz
3
746,500 MHz
4
747,125 MHz
5
748,250 MHz
6
749,125 MHz
7
750,500 MHz
8
753,500 MHz
Nota: Cuando se usan varios sistemas de transmi-
sión inalámbricos con este sistema inalámbrico al
mismo tiempo, las frecuencias de radio de los sis-
temas individuales deberían combinarse cuidado-
samente las unas con las otras para evitar interfe-
rencias.
4) Ajuste el transmisor o el micrófono inalámbrico en
el mismo canal ajustado en el receptor y encién-
dalo (vea el manual de instrucciones del transmi-
sor). En el receptor, el LED de recepción RF (5)
debe encenderse: rojo o verde, dependiendo de la
antena que recibe la señal más potente. Si el LED
RF no se enciende, compruebe
a si las baterías del transmisor están gastadas.
b si el transmisor y el receptor han sido ajustados
en el mismo canal.
®
Canal
Frecuencia
9
754,250 MHz
10
755,875 MHz
11
757,000 MHz
12
758,500 MHz
13
759,000 MHz
14
760,750 MHz
15
761,750 MHz
16
763,250 MHz
15
