Page 1

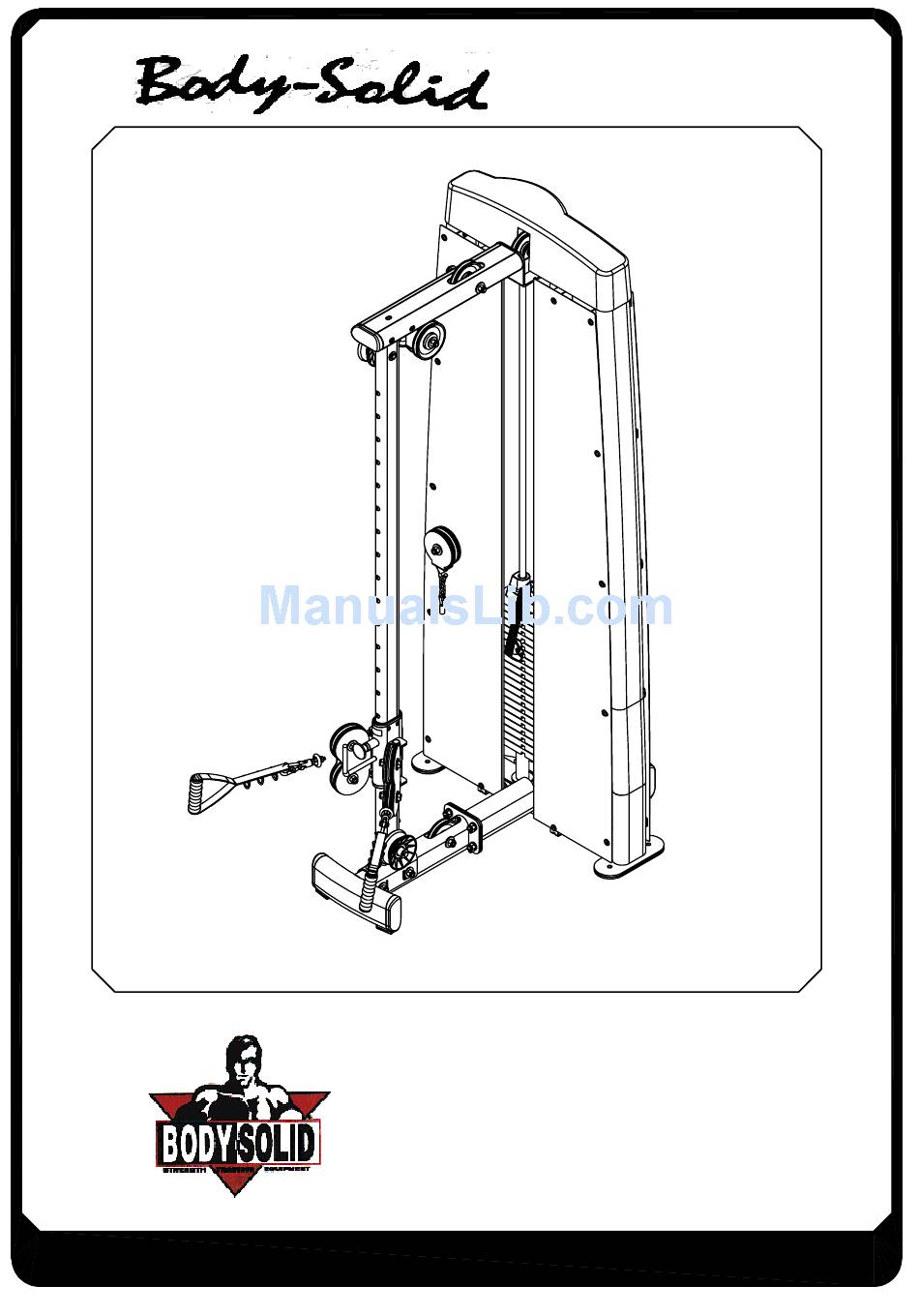

DPCC BODY-SOLID,Inc. 1900 S. Des Plaines Ave. Forest Park, IL 60130 USA Phone:(708)427-3555 Fax:(708)427-3556 www.bodysolid.com DPCC OWNER'S MANUAL...
Page 2
DPCC ASSEMBLY INSTRUCTIONS HARDWARW ILLUSTRATION (A1)HEX BOLT 1/2"X1-1/4"L PARTIAL QTY.4 (A2)HEX BOLT 1/2"X2"L PARTIAL QTY.4 (A3)HEX BOLT 1/2"X2-1/4"L PARTIAL QTY.1 (A4)HEX BOLT 1/2"X3"L PARTIAL QTY.1 (A5)HEX BOLT 1/2"X3-1/2"L PARTIAL QTY.2 (A6)HEX BOLT 1/2"X4-1/4"L PARTIAL QTY.2 DPCC-102006 Page...
Page 3
DPCC ASSEMBLY INSTRUCTIONS HARDWARW ILLUSTRATION (A7)HEX BOLT 1/2"X5-1/2"L PARTIAL QTY.2 (A8)HEX BOLT 1/2"X6-1/2"L PARTIAL QTY.2 (A9)HEX BOLT 3/8"X4-1/4"L PARTIAL QTY.1 (A10)ROUND ALLEN HEAD 3/8"X5"L PARTIAL QTY.2 (A11)ROUND ALLEN HEAD M10X75L PARTIAL THREAD QTY.2 DPCC-102006 Page...
Page 4
DPCC ASSEMBLY INSTRUCTIONS HARDWARW ILLUSTRATION (B1)NYLON LOCK NUT1/2" QTY.18 (C1)1/2"(I.D.)FLAT WASHER 34 QTY.24 (B2)NYLON LOCK NUT 3/8" QTY.3 (C2)1/2"(I.D.)FLAT WASHER 25 QTY.12 (C3)3/8"(I.D.)FLAT WASHER 27 QTY.4 (C4)M10(I.D.)FLAT WASHER 27 QTY.2 DPCC-102006 Page...
Page 5
DPCC ASSEMBLY INSTRUCTIONS HARDWARW ILLUSTRATION (AA1)ALLEN SCREW 5/16"X3/8"L FULL THREAD QTY.3 (AA2)HEX BOLT 1/2"X2-1/4"L PARTIAL QTY.1 (AA3)ROUND INNER HEX SCREW M4X65L PARTIAL QTY.2 (AA4)ROUND INNER HEAD 3/8"X2"L PARTIAL QTY.1 (AA5)ROUND INNER HEX SCREW M6X20L PARTIAL QTY.24 (AA6)ROUND CROSS SCREW 5/32"X1/4"L PARTIAL QTY.4...
Page 6
ASSEMBLY INSTRUCTIONS DPCC HARDWARW ILLUSTRATION (AA7)10LB PIN(8250-071) QTY.1 (CC1)1/2"(I.D.)FLAT WASHER 25 QTY.2 (AA8)ELASTIC BOLT QTY.1 (CC2)M6(I.D.)FLAT WASHER 13 QTY.24 (AA9)WEIGHT STACK CABLE (8260-009) QTY.1 (CC3)M4(I.D.)FLAT WASHER 12 QTY.2 (BB1)NUT 1/2"-13UNC QTY.1 (CC4)SPRING WASHER 1/2" QTY.1 (BB2)NYLON LOCK NUT1/2" QTY.1 (CC5)SPRING WASHER 3/8" QTY.1...
Page 7
(D11)Ø4 1/2" PULLEY(9213-010B) ---------------------- [2PCS] (D12) 2-1/2"RUBBER DOUNT(9310-010) ----------------------- [2PCS] (D13)95X250 RUBBER PAD(9310-060) ------------------------------------------ [2PCS] (D14)HANDLE(9630-125) ---------------------------------------- [1PCS] (D15)TOP PLATE(8400-006) ----------------------[1PCS] (D16)WEIGHT SELECTOR BAR(8210-042) --------------------------[1PCS] (D17)6845mm STEEL CABLE(FDPCCA) --------------------------[1PCS] (D18)4215mm STEEL CABLE(FDPCCB) -----------------------[1PCS] (D19)DPCC FOR DGYM CABLE(FDPCCC) 6845 4215 DPCC-102006 Page...
Page 8: Parts Illustration
DPCC ASSEMBLY INSTRUCTIONS PARTS ILLUSTRATION A [1PCS] C [1PCS] B [1PCS] D [2PCS] E[1PCS] F [1PCS] G[1PCS] H [1PCS] I [2PCS] DPCC-102006 Page...
Page 9
ASSEMBLY INSTRUCTIONS DPCC PARTS ILLUSTRATION AA[1PCS] BB[1PCS] 6610-001 8380-044 CC[1PCS] DD[1PCS] 8380-052 8380-045 FF[1PCS] EE[2PCS] 3/4"X1930L 9440-177 II[12PCS] 8321-040 GG[1PCS] both side 9211-119 50.5 JJ[2PCS] 8321-040 HH[2PCS] one side 8313-144 50.5 DPCC-102006 Page...
Page 10
ASSEMBLY INSTRUCTIONS DPCC Above shows STEP1 assembled and completed A5X2 C1X2 D8X2 C1X2 A10X2 DPCC-102006 Page...
Page 11
ASSEMBLY INSTRUCTIONS DPCC Above shows STEP 2 assembled and completed DPCC single weight stack assembly instructions M10X25L CONE BOLT X8 DPCC-102006 Page...
Page 12
ASSEMBLY INSTRUCTIONS DPCC Above shows STEP 3 assembled and completed M10X25L HEX Bolt X2 M10 Washer X2 3/8"X3/4"L HEX Bolt 3/8" Washer 3/8"X3/4"L HEX Bolt 3/8" Washer 3/8" Washer 3/8"x2-3/4"L HEX Bolt DPCC-102006 Page...
Page 13
DPCC ASSEMBLY INSTRUCTIONS Above shows STEP 4 assembled and completed DPCC-102006 Page...
Page 14
DPCC ASSEMBLY INSTRUCTIONS Above shows STEP 5 assembled and completed DPCC-102006 Page...
Page 15: Detail View
ASSEMBLY INSTRUCTIONS DPCC Above shows STEP 6 assembled and completed DETAIL VIEW Step 1 A2 C1 Step 2 Step2 Step1 DPCC-102006 Page...
Page 16
ASSEMBLY INSTRUCTIONS DPCC D17. 6845 6845 DETAIL VIEW Above shows STEP 7 assembled and completed Step 1 DETAIL VIEW Step 2 Step2 Step1 DPCC-102006 Page...
Page 17
ASSEMBLY INSTRUCTIONS DPCC D18. Above shows STEP 8 assembled and completed 4215 DETAIL VIEW WEIGHT STACK CABLE AA1X3 D14X2 D4X2 DPCC-102006 Page...
Page 18
DPCC ASSEMBLY INSTRUCTIONS Above shows STEP 9 assembled and completed M6X12 Round Bolt X21 M6 Washer X21 AA6X4 DPCC-102006 Page...
Page 19
DPCC ASSEMBLY INSTRUCTIONS Above shows STEP 10 assembled and completed D17. A11X2 C4X2 6845 6845 D19. C2X4 B1X4 A1X4 C2X4 DPCC-102006 Page...
Page 20
DPCC ASSEMBLY INSTRUCTIONS DGYM [ A ] [ B ] DPCC DPCC-102006 Page...
