COMO AJUSTAR A CORREIA DE TRANSMISSÃO
Se sentir que os pedais escorregam enquanto pedala,
mesmo com a resistência ajustada para o nível mais
elevado, pode ser necessário ajustar a correia de
transmissão.

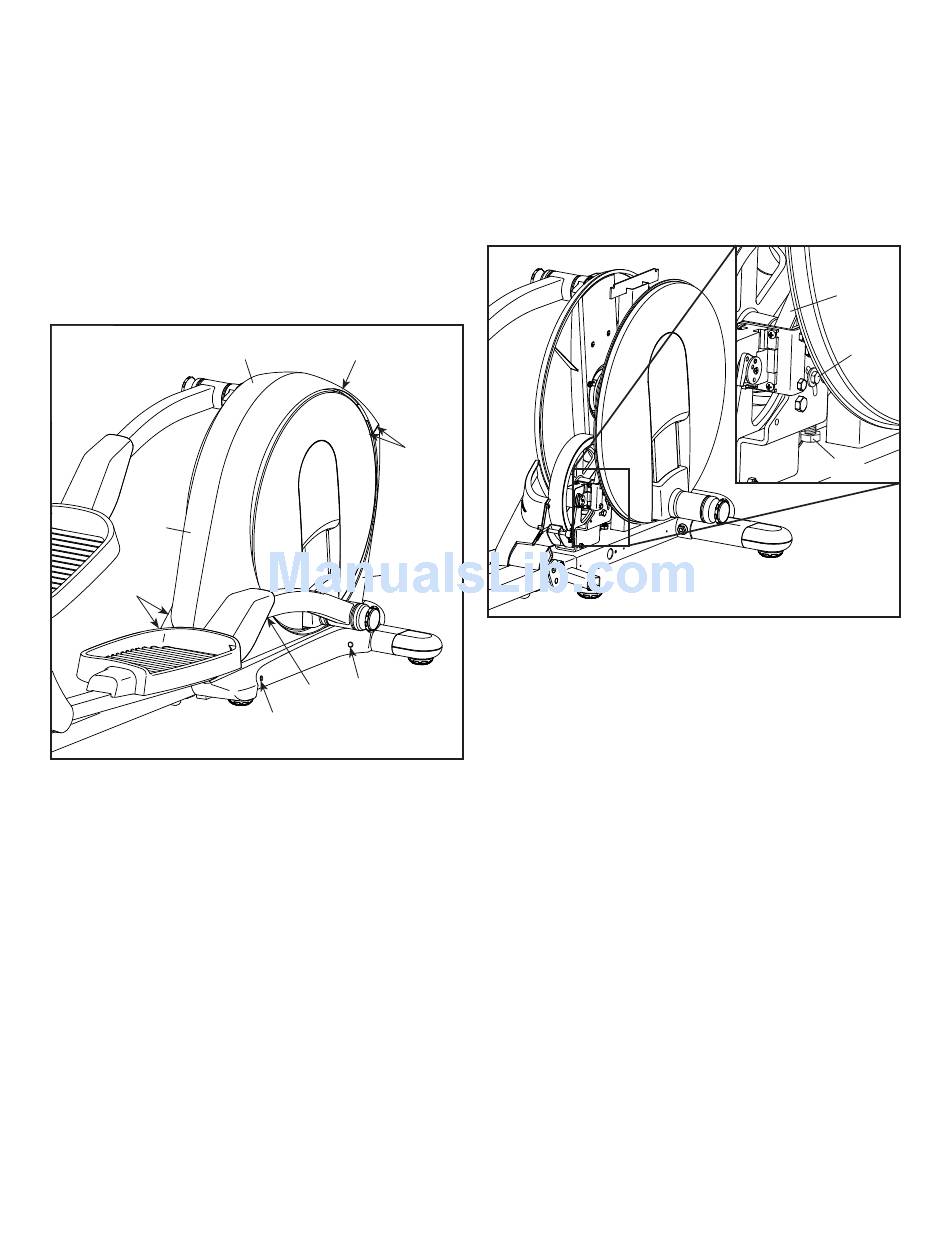

Para ajustar a correia de transmissão, deve remover
o escudo superior e o escudo esquerdo (consulte as
instruções abaixo).
Com uma chave de fendas de ponta plana, solte as
patilhas à frente e atrás do Escudo Superior (20) e,
depois, remova-o.
18
98
20
90
90
19
98
90
98
Em seguida, retire os Parafusos de Cabeça Redonda
M4 x 16mm (90) e os Parafusos M4 x 42mm (98) dos
Escudos Direito e Esquerdo (18, 19). Certifique-se
de que anota o tamanho do Parafuso que remove
de cada orifício. Depois, remova cuidadosamente o
Escudo Esquerdo.
Desaperte o Parafuso Axial (97). Depois, aperte o
Parafuso de Ajuste da Correia (85) até a Correia de
Transmissão (38) ficar esticada.
Quando a Correia de Transmissão (38) ficar esticada,
aperte o Parafuso Axial (97).
Depois, volte a colocar os escudos esquerdo e
superior.
28
38
97
85
