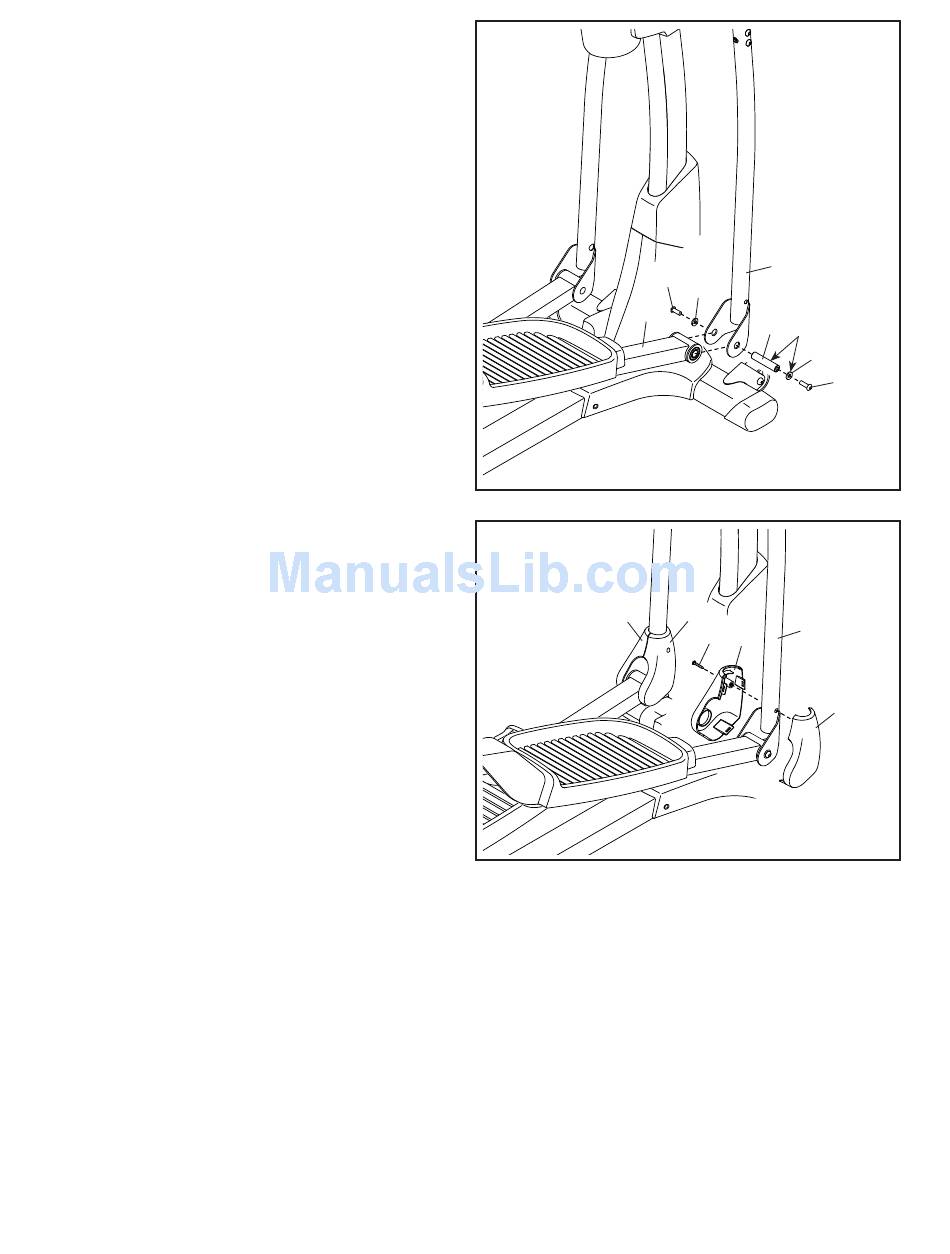

14. Aplique uma pequena quantidade de massa
lubrificante a um Eixo Comprido do Braço do
Pedal (106) e a uma Anilha M8 x 23mm x 1,5mm
(91).
Em seguida, aperte um Parafuso M8 x 16mm
(102) e uma Anilha M8 x 23mm x 1,5mm (91) a
uma extremidade do Eixo Comprido do Braço do
Pedal (106), dando algumas voltas.
Enquanto outra pessoa segura a extremidade
frontal do Braço do Pedal (12) direito no interior
do suporte da Perna Superior Direita (6), intro-
duza o Eixo Comprido do Braço do Pedal (106)
através de ambas as peças.
Aperte outro Parafuso M8 x 16mm (102) e
uma Anilha M8 x 23mm x 1,5mm (91) no Eixo
Comprido do Braço do Pedal (106), dando
algumas voltas. Em seguida, aperte ambos os
Parafusos ao mesmo tempo.
Repita este passo no lado oposto do apare-
lho elíptico.
15. Identifique as Coberturas Direitas Interior e
Exterior da Perna (27, 28) e posicione-as con-
forme mostrado.
Prima conjuntamente as Coberturas Direitas
Interior e Exterior da Perna (27, 28) em torno da
Perna Superior Direita (6).
Fixe as Coberturas Direitas Interior e Exterior
da Perna (27, 28) à Perna Superior Direita (6)
com um Parafuso M4 x 16mm (93). Para evitar
danificar o plástico, não aperte demasiado o
Parafuso.
Fixe as Coberturas Esquerdas Interior e
Exterior da Perna (49, 50) da mesma forma.
