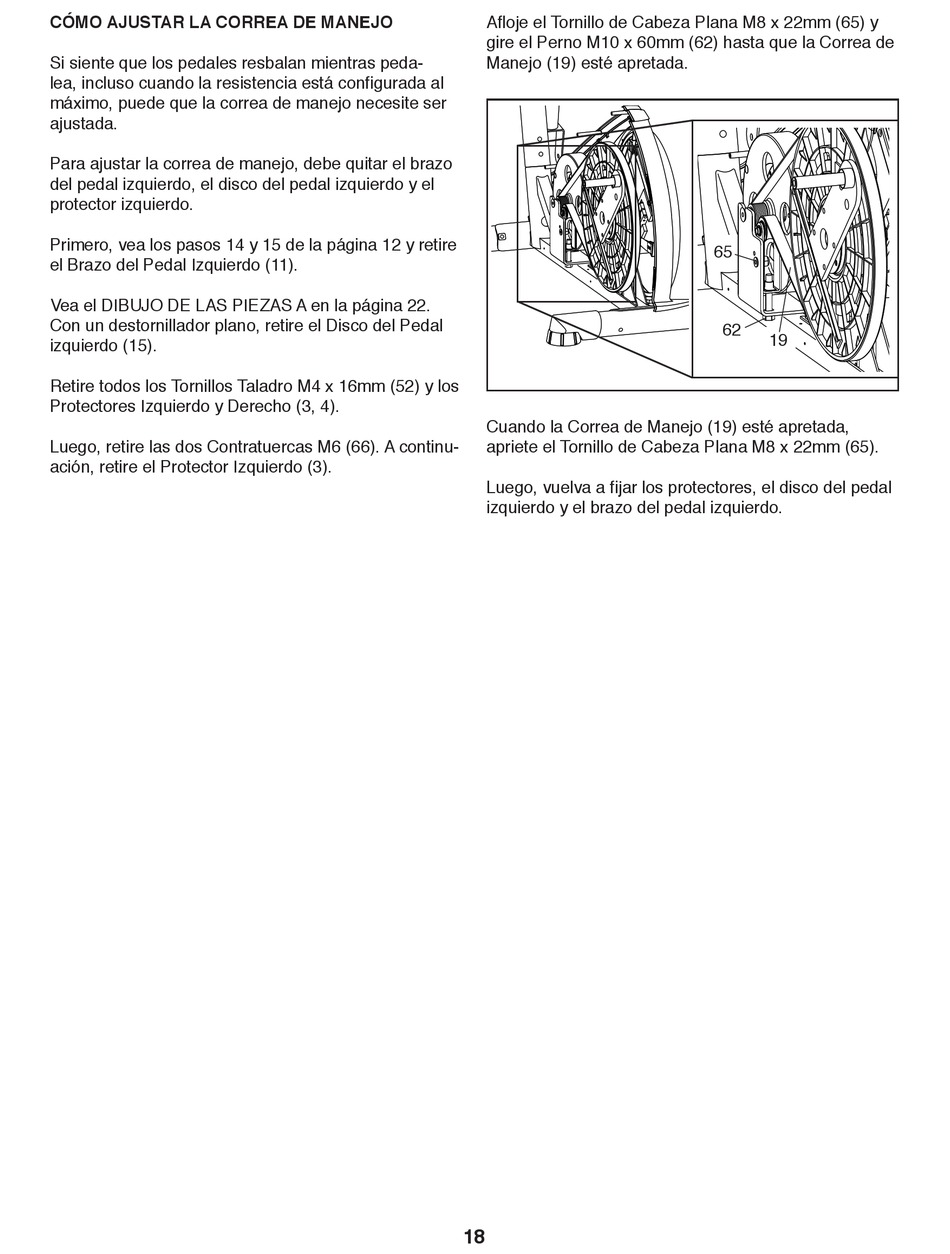

CÓMO AJUSTAR LA CORREA DE MANEJO
Si siente que los pedales resbalan mientras peda�
lea, incluso cuando la resistencia está configurada al
máximo, puede que la correa de manejo necesite ser
ajustada.
Para ajustar la correa de manejo, debe quitar el brazo
del pedal izquierdo, el disco del pedal izquierdo y el
protector izquierdo.
Primero, vea los pasos 14 y 15 de la página 12 y retire
el Brazo del Pedal Izquierdo (11).
Vea el DIBUJO DE LAS PIEZAS A en la página 22.
Con un destornillador plano, retire el Disco del Pedal
izquierdo (15).
Retire todos los Tornillos Taladro M4 x 16mm (52) y los
Protectores Izquierdo y Derecho (3, 4).
Luego, retire las dos Contratuercas M6 (66). A continu�
ación, retire el Protector Izquierdo (3).
Afloje el Tornillo de Cabeza Plana M8 x 22mm (65) y
gire el Perno M10 x 60mm (62) hasta que la Correa de
Manejo (19) esté apretada.
Cuando la Correa de Manejo (19) esté apretada,
apriete el Tornillo de Cabeza Plana M8 x 22mm (65).
Luego, vuelva a fijar los protectores, el disco del pedal
izquierdo y el brazo del pedal izquierdo.
18
65
62
19
