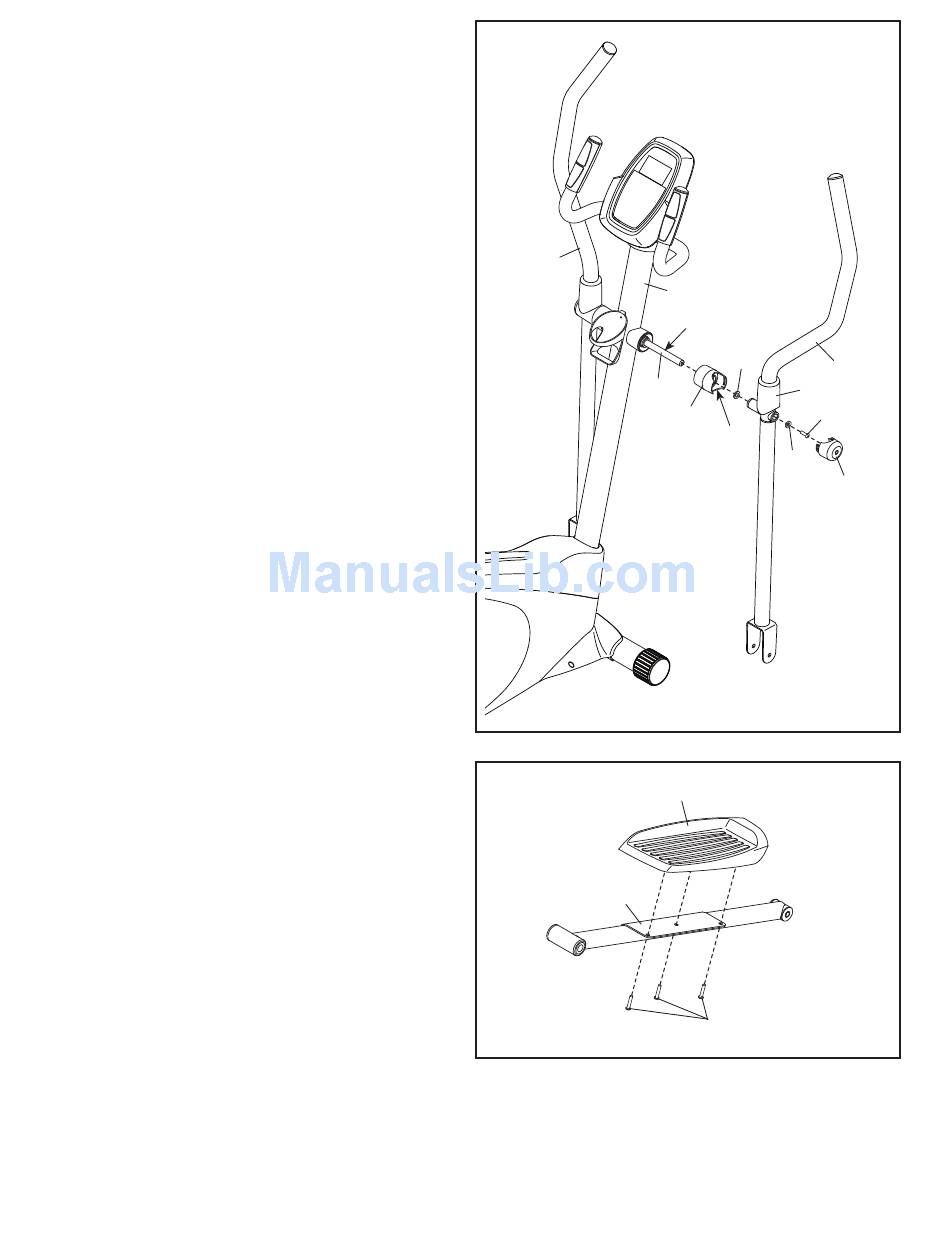

12. Inserte el Eje de Pivote (26) en el Montante
Vertical (2) y céntrelo.
Utilizando una bolsa plástica para mantener los
dedos limpios, aplique una buena cantidad de
la grasa incluida a ambos extremos del Eje de
Pivote (26).
Oriente un Espaciador del Brazo (47) de manera
que la flecha apunta hacia el suelo. Deslice el
Espaciador del Brazo por el lado derecho del
Eje de Pivote (26). Repita este paso en el otro
lado del entrenador elíptico.
Deslice una Arandela Ondulatoria Pequeña
(69) por el lado derecho del Eje de Pivote (26).
Luego deslice el Brazo Derecho (8) por el Eje
de Pivote. Repita este paso en el otro lado del
entrenador elíptico.
Apriete un Tornillo M8 x 25mm (56) y una
Arandela M8 (55) en cada extremo del Eje de
Pivote (26) al mismo tiempo.
Deslice la Cubierta del Brazo derecho (28) hacia
arriba. Luego presione las pestañas de la Tapa
del Eje (46) en el Espaciador del Brazo (47).
Repita este paso en el otro lado del entrena-
dor elíptico.
Deslice la Cubierta del Brazo (28) hacia abajo
para cubrir los Pernos M8 x 41mm (no se
muestran). Repita este paso en el otro lado
del entrenador elíptico.
13. Identifique el Pedal Derecho (14) y el Brazo del
Pedal Derecho (12), los cuales se encuentran
marcados con etiquetas adhesivas "Right" (L o
Left indica izquierda; R o Right indica derecha),
y oriéntelos como se muestra.
Fije el Pedal Derecho (14) al Brazo del Pedal
Derecho (12) con tres Tornillos M8 x 10mm (27).
Fije el Pedal Izquierdo (no se muestra) al
Brazo del Pedal Izquierdo (no se muestra) de
la misma forma.
