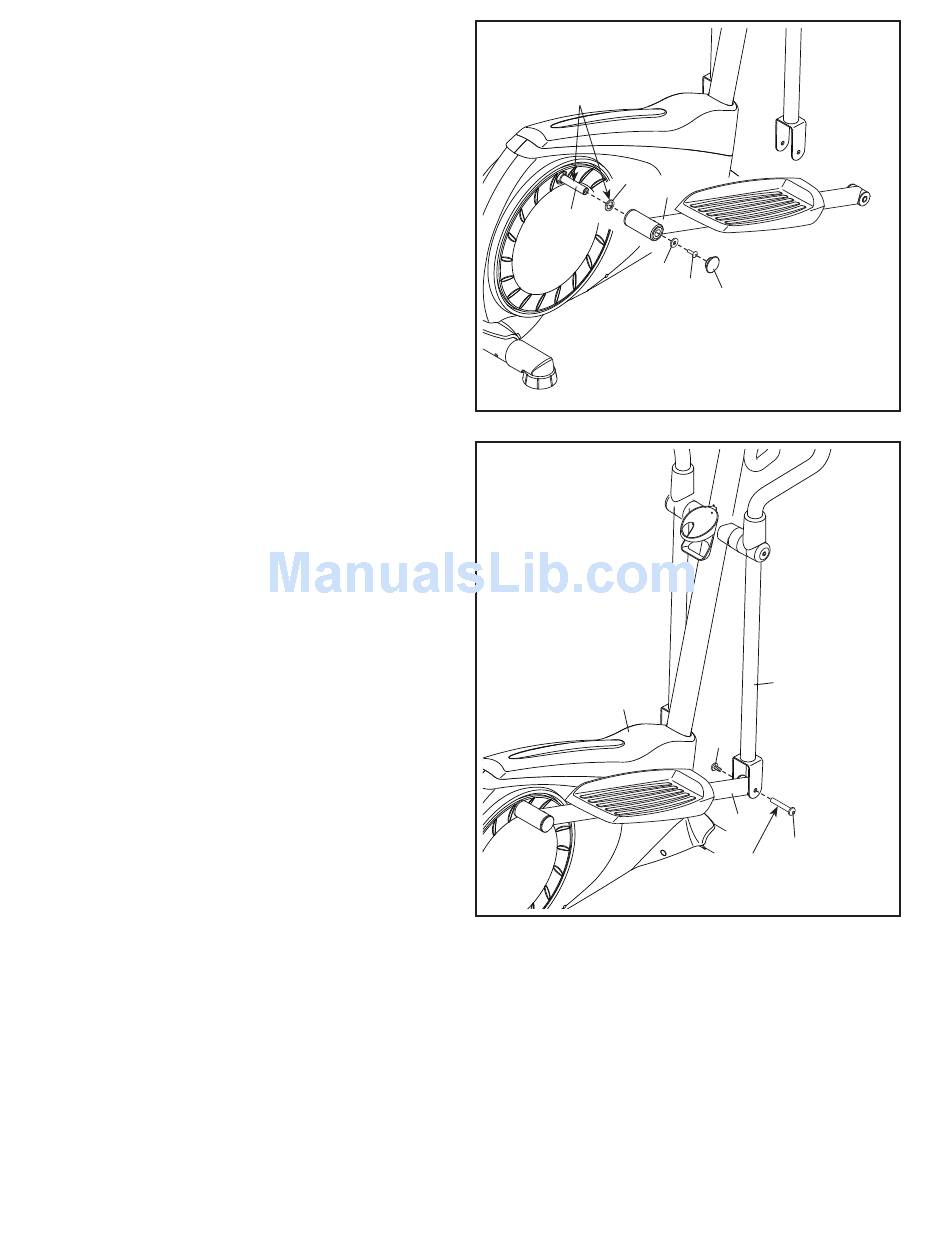

14. Aplique una pequeña cantidad de grasa al eje
del Brazo de la Manivela Derecha (16) y a una
Arandela Ondulatoria Grande (76).
Deslice la Arandela Ondulatoria Grande (76) y
el Brazo del Pedal Derecho (12) por el eje del
Brazo de la Manivela Derecha (16).
Deslice una Arandela M10 (35) por un Tornillo
M10 x 25mm (40) y apriete el Tornillo en el eje.
Luego presione una Tapa del Brazo del Pedal
(74) en el Brazo del Pedal Derecho (12).
Repita este paso en el otro lado del entrena-
dor elíptico.
15. Aplique una pequeña cantidad de grasa a un
Juego de Pernos M6 (25).
Sujete el extremo del Brazo del Pedal Derecho
(12) dentro del soporte de la Pata derecho (5).
Fije la Pata derecho (5) al Brazo del Pedal
Derecho (12) con el Juego de Pernos M6 (25).
No apriete el Juego de Pernos; la Pata del
Brazo Derecho debe pivotar libremente.
Repita este paso en el otro lado del entrena-
dor elíptico.
Vea el paso 3. Apriete los pernos M10 x 73mm
(7) y presione el Protector Superior (41) en su
lugar.
16. Asegúrese de que todos los componentes del entrenador elíptico estén ajustados apropiadamente.
Nota: Algunas piezas pueden sobrar después de terminado el montaje. Para proteger el suelo o la alfombra
contra cualquier daño, coloque un tapete debajo del entrenador elíptico.
