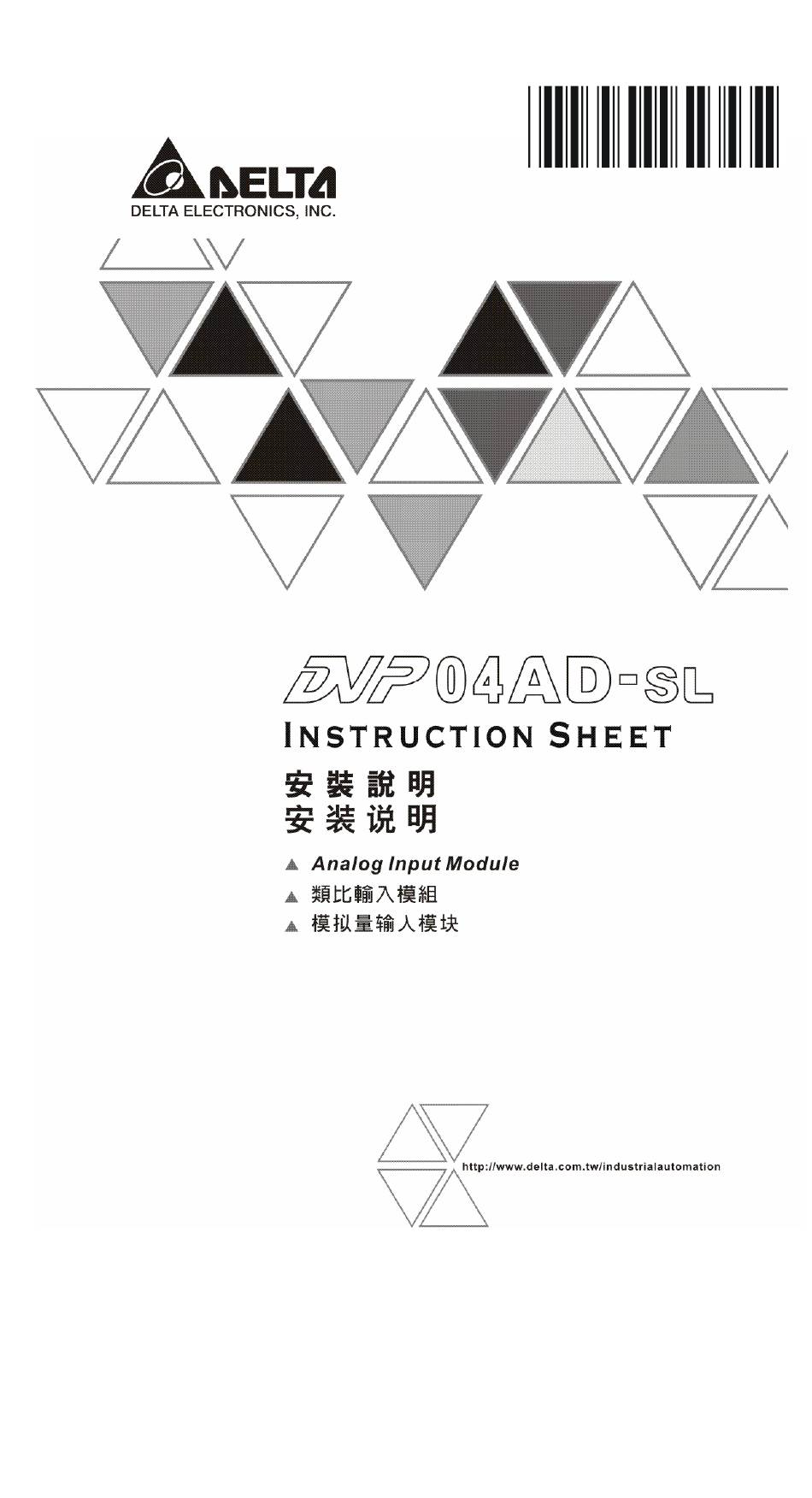

- Page 1 2010-06-29 5011696001-A4L1 DVP-1050130-02...
- Page 2 ENGLISH ………………………………………………………………… ………………………………………………………………… Thank you for choosing Delta’s DVP series PLC. The analog input module of DVP04AD-SL series can read/write the data of analog input module by using instructions FROM/TO via DVP SV/EH2-L MPU program. The analog input module receives 16bit digital data of 4 groups from PLC MPU and converts it into 4 points analog input signal either in voltage or in current.
-
Page 3: External Wiring
External Wiring Active-type Voltage input VI1- Shielded cable*1 Current input VI4- Shielded cable*1 Terminal of power module +15V DC/DC Converter System -15V grounding [ Figure 2 ] Grounding (100 or less) Passive-type Voltage input VI1- Shielded cable*1 Current input VI4- Shielded cable*1 Terminal of power module... -
Page 4: Control Register
Attrib. Register name Explanation Set up by the system: Model name DVP04AD-SL model code = H’4400 Firmware version Display the current firmware version in hex. Input mode: Default = H’0000. X R/W CH1 input mode setting Take CH1 for example: Mode 0 (H’0000): Voltage input (±10V) - Page 5 X R/W Adjusted Offset value of CH1 Default = K0 X R/W Adjusted Offset value of CH2 Definition of Offset in DVP04AD-SL: X R/W Adjusted Offset value of CH3 The corresponding voltage (current) input X R/W Adjusted Offset value of CH4 value when the digital input value = 0.
- Page 6 Attrib. Register name Explanation CH1 History timer Set history timer in CH1 ~ CH4: CH2 History timer Range = K1 ~ K32767 CH3 History timer Default = K1 CH4 History timer CH1 ~ CH4 history #100 ~ #199 Symbols: O means latched. X means not latched. R means can read data by using FROM instruction.
- Page 7 Gain: The corresponding voltage/current input value when the digital output value = 16,000. Offset: The corresponding voltage/current input value when the digital output value = 0. Equation for voltage input Mode0: 0.3125mV = 20V/64,000 = 10V/32,000 ⎛ ⎞ × ⎜ ⎜ ×...
- Page 8 Mode 2 of CR#2 ~ CR#5 0mA ~ +20mA, Gain = 10mA (16,000), Offset = 0mA (0) Mode 3 of CR#2 ~ CR#5 +4mA ~ +20mA, Gain = 12mA (19,200), Offset = 4mA (6,400) Range of digital conversion 0 ~ +32,000 Max./Min.
- Page 9 ……………………………………………………………… 繁體中文 ………………………………………………………………………… 感謝您採用台達 DVP 系列產品。 DVP04AD-SL 類比信號輸入模組可透過 DVP SV/EH2-L 主機程式以指令 FROM/TO 來讀寫資料。類比信號輸入模組接受來自 PLC 主機的 4 組 16 位元數位資料，再將數位資料轉換為 4 點類比信號輸入（電壓或電流皆可） 。模組內具有 多個 CR (Control Register) 暫存器，每個暫存器有 16 bits 。使用者可經由配線選擇電壓 輸入或電流輸入，電壓輸入範圍 -10V ~ 10VDC ( 解析度為 312.5uV) ，電流輸入範圍 -20mA ~ 20mA ( 解析度為 625nA) 。...
- Page 10 被動式 電壓輸入 VI1- 隔離線*1 電流輸入 VI4- 隔離線*1 接至電源模 +15V 塊之 端 DC/DC 系統接地點 轉換器 -15V 接地 ( 接地阻抗 以下 註 1：類比輸入請與其他電源線隔離。 註 2：如果連接電流訊號時，V+ 及 I+ 端子請務必短路。 註 3：如果雜訊過大，請將 FG 及接地端子連接。 註 4：請將電源模組之 端及 AD 模擬量信號輸入模塊之 端連接到系統接地點，再將系統接 點作第三種接地或接到配電箱之機殼上。 註 5：如果輸入電壓有漣波造成配線受雜訊干擾時，請連接 0.1 ~ 0.47μF 25V 之電容。 規格...
- Page 11 國際標準規範 IEC 61131-2, IEC 68-2-6 (TEST Fc)/IEC 61131-2 & IEC 耐振動/衝擊 68-2-27 (TEST Ea) 控制暫存器 CR 屬性 暫存器名稱 說明 系統內定，DVP04AD-SL 機種代碼 = H’4400 機種型號 16 進制，顯示目前韌體版本 韌體版本 輸出模式設定：出廠設定值 H’0000。以 CH1 說明： R/W CH1 輸入模式設定 模式 0 (H’0000)：電壓輸入 (±10V) 模式 1 (H’0001)：電流輸入 (±20mA) R/W CH2 輸入模式設定...
- Page 12 屬性 暫存器名稱 說明 R/W CH1 微調 Offset 值 通道 CH1 ~ CH4 訊號的 Offset 設定，出廠設定值 R/W CH2 微調 Offset 值 Offset 定義： R/W CH3 微調 Offset 值 當數位輸入值為 0 時的電壓(電流)輸入值 R/W CH4 微調 Offset 值 R/W CH1 微調 Gain 值 通道...
- Page 13 內容值 錯誤狀態 內容值 錯誤狀態 K256 (H’0100) CH1 轉換錯誤 K512 (H’0200) CH2 轉換錯誤 K1024 (H’0400) CH3 轉換錯誤 b11 K2048 (H’0800) CH4 轉換錯誤 CH1 下限值設定錯 CH2 上下限值設定 K4096 (H’1000) b13 K8192 (H’2000) 誤 錯誤 CH3 上下限值設定 CH4 上下限值設定 K16384 (H’4000) b15 K32768 (H’8000) 錯誤...
- Page 14 模式 2 模式 3 +32384 +32384 +32000 +32000 數 數 位 位 輸 輸 出 +16000 出 +16000 Gain Gain 20mA 12mA 10mA 20mA -384 -384 Offset Offset 電流輸入 電流輸入 模式 2 (CR#2 ~ CR#5) 0mA ~ +20mA，Gain = 10mA (16,000)，Offset = 0mA (0) 模式...
- Page 15 ………………………………………………………………… 简体中文 …………………………………………………………………… 感谢您采用台达 DVP 系列产品。 DVP04AD-SL 模拟量信号输入模块可透过 DVP SV/EH2-L 主机程序以指令 FROM/TO 来读写数据。模拟量信号输入模块接受来自 PLC 主机的 4 组 16 位数字数据， 再将数字数据转换为 4 点模拟量信号输入 （电压或电流皆可） 。 模块内具有多个 CR (Control Register) 寄存器，每个寄存器有 16 bits 。使用者可经由配 线选择电压输入或电流输入，电压输入范围 -10V ~ 10VDC ( 分辨率为 312.5uV) ，电流输...
- Page 16 被动式 电压 输入 VI1- 隔离 线*1 电 流 输入 VI4- 隔离 线*1 接至 电源 模 +15V 组之 端 DC/DC 系统 接地 点 转换 器 -15V 接地 阻抗 以下 接地 注 1：模拟量输入请与其它电源线隔离。 注 2：如果连接电流讯号时，V+ 及 I+ 端子请务必短路。 注 3：如果干扰过大，请将 FE 及接地端子连接。 注...
- Page 17 国际标准规范 IEC 61131-2, IEC 68-2-6 (TEST Fc)/IEC 61131-2 & IEC 耐振动/冲击 68-2-27 (TEST Ea) 控制寄存器 CR 属性 寄存器名称 说明 系统内定，DVP04AD-SL 机种代码 = H’4400 机种型号 16 进制，显示目前韧体版本 韧体版本 输出模式设定：出厂设定值 H’0000。以 CH1 说明： R/W CH1 输入模式设定 模式 0 (H’0000)：电压输入 (±10V) 模式 1 (H’0001)：电流输入 (±20mA) R/W CH2 输入模式设定...
- Page 18 属性 寄存器名称 说明 R/W CH1 微调 Offset 值 信道 CH1 ~ CH4 讯号的 Offset 设定，出厂设定值 R/W CH2 微调 Offset 值 Offset 定义： R/W CH3 微调 Offset 值 当数字输入值为 0 时的电压(电流)输入值 R/W CH4 微调 Offset 值 R/W CH1 微调 Gain 值 信道...
- Page 19 内容值 错误状态 内容值 错误状态 K256 (H’0100) CH1 转换错误 K512 (H’0200) CH2 转换错误 b10 K1024 (H’0400) CH3 转换错误 b11 K2048 (H’0800) CH4 转换错误 CH1 下限值设定错 CH2 上下限值设定 b12 K4096 (H’1000) b13 K8192 (H’2000) 误 错误 CH3 上下限值设定 CH4 上下限值设定 b14 K16384 (H’4000) b15 K32768 (H’8000) 错误...
- Page 20 模式 2 ： 模式 3 ： +32384 +32384 +32000 +32000 数 数 字 字 输 输 +16000 +16000 出 出 Gain Gain -384 20mA 12mA 20mA 10mA -384 Offset Offset 电 流 输入 电 流 输入 模式 2 (CR#2 ~ CR#5) 0mA ~ +20mA，Gain = 10mA (16,000)，Offset = 0mA (0) 模式...
