E-FLITE Radian XL 2.6M PNP Manual Addendum

EN
Specifi cations
Motor: BL10 Brushless Outrunner 1250Kv (EFLM7225)
ESC: 40 AMP Brushless ESC (EFLA1040LB)
DSV130 3-Wire Digital Servo Metal Gear (PKZ1090)
PNP Receiver Selection and Installation
The Spektrum AR636 receiver is recommended for this airplane. If you choose to in-
stall another receiver, ensure that it is at least a 4-channel full range (sport) receiver.
Refer to your receiver manual for correct installation and operation instructions.
Installation (AR636 shown)
1. Remove the wing from the fuselage.
2. Mount the receiver parallel to the length of the fuselage as shown. Use double-
sided servo tape.
CAUTION: Incorrect installation of the receiver could cause a crash.
3. Attach the appropriate control surfaces to the their respective ports on the
receiver using the chart in the illustration. On aircraft with no ailerons such as
the Radian, it is common to plug the rudder servo into the aileron channel.
DE
Spezifi kationen
Motor: BL10 Brushless Außenläufer 1250Kv
(EFLM7225)
ESC: 40 AMP bürstenloser Geschwindigkeitsregler
(EFLA1040LB)
DSV130 3-Wire Digital Servo Metal Gear (PKZ1090)
PNP Version Empfängerauswahl und Einbau
Wir empfehlen für dieses Flugzeug den Spektrum AR636 Empfänger. Sollten Sie
einen anderen Empfänger einsetzen muß dieser mindestens ein 4-Kanal Sportemp-
fänger sein. Bitte lesen Sie in der Bedienungsanleitung des Empfängers für den
korrekten Einbau und Betrieb nach.
Einbau (AR636 abgebildet)
1. Nehmen Sie die Tragfl äche vom Rumpf ab.
2. Montieren Sie den Empfänger wie abgebildet parallel zur Rumpfl änge. Sichern
Sie ihn mit doppelseitigem Servoklebeband.
ACHTUNG: Falscher Einbau des Empfängers kann zu einem Absturz führen.
3. Schließen Sie das entsprechende Ruder an den dafür vorgesehenen Servoan-
schlüssen des Empfängers an. Sehen Sie dazu die Abbildung auf der rechten
Seite. Bei einem Flugzeug ohne querudder ist es üblich den Stecker des Seiten-
ruderservos in den Querruderkanal des Empfängers zu stecken.

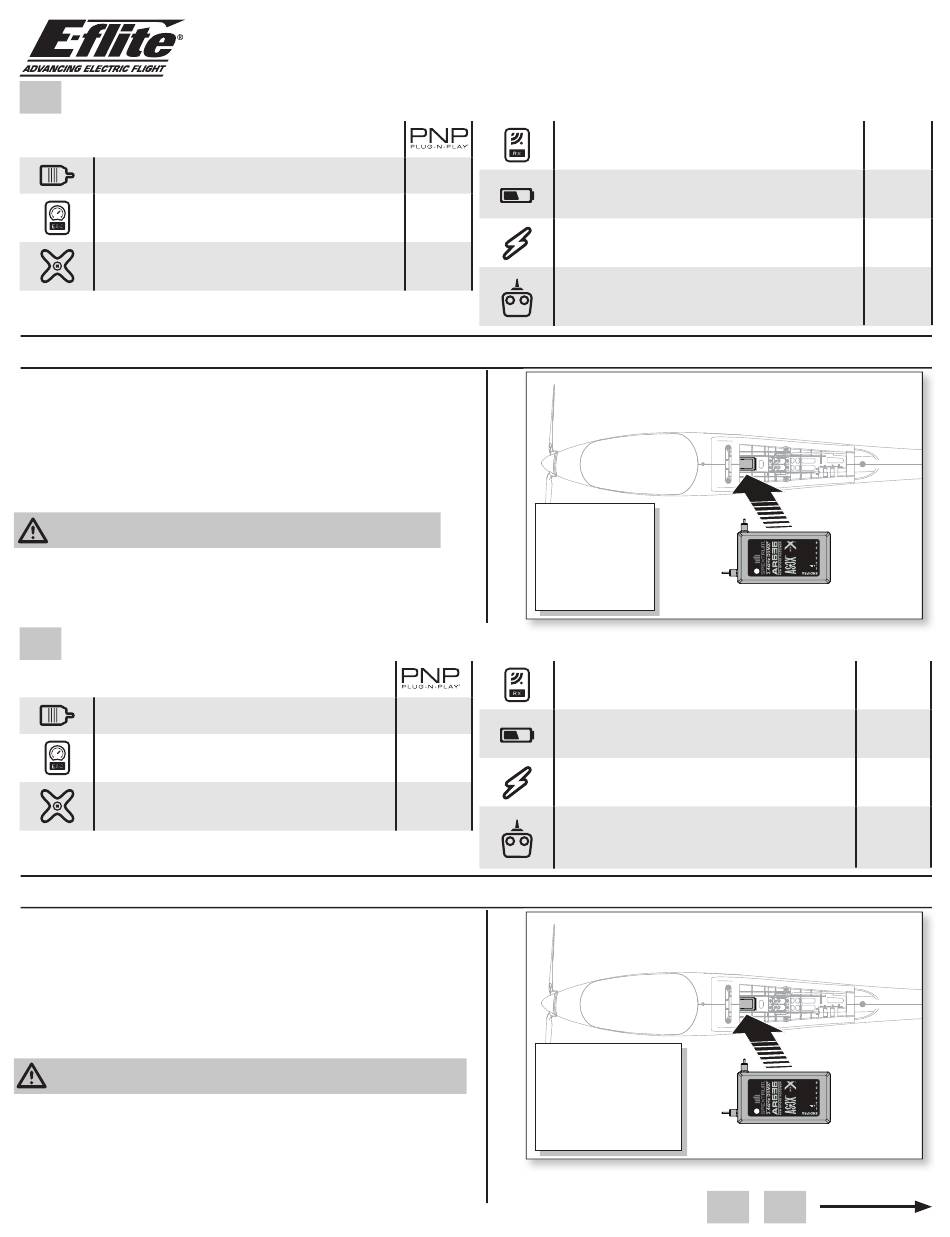

Radian XL 2.6M PNP
Manual addendum / Ergänzung Bedienungsaneitung
Addendum au manuel / Addendum Manuale
Receiver: Spektrum
(SMPAR636)
Installed
Recommended Battery: 11.1V 3S 3200mAh 30C Li-Po
(EFLB32003S30)
Installed
Recommended Battery Charger: 3-cell Li-Po battery
balancing charger
Installed
Recommended Transmitter:
Full-Range 5 channel (or more) 2.4GHz with Spektrum
DSM2
1 = Throttle
2 = Rudder
3 = Elevator
4 = N/A
5 = N/A
6 = Spoilers
Empfänger: Spektrum AR636
6-Kanal Sport Empfänger (SMPAR636)
Eingebaut
Empfohlener Akku: 11.1V 3S 3200mAh 30C Li-Po
(EFLB32003S30)
Eingebaut
Empfohlenes Ladegerät: 3S LiPo Balance-Ladegerät
Eingebaut
Empfohlener Sender:
2.4 Ghz Sender mit voller Reichweite und Spektrum
DSM2/DSMX
Technologie und einstellbaren Dual Rates
1 = Gas
2 = Seitenruder
3 = Höhenruder
4 = NA
5 = NA
6 = Spoilers
™
AR636 6-Channel Sport Receiver
® ®
/DSMX technology with adjustable Dual Rates.
FR
Required
to
Complete
Required
to
Complete
Required
to
Complete
Required
to
Complete
Erforderlich
Erforderlich
Erforderlich
Erforderlich
IT
