installation des conduits

8.3

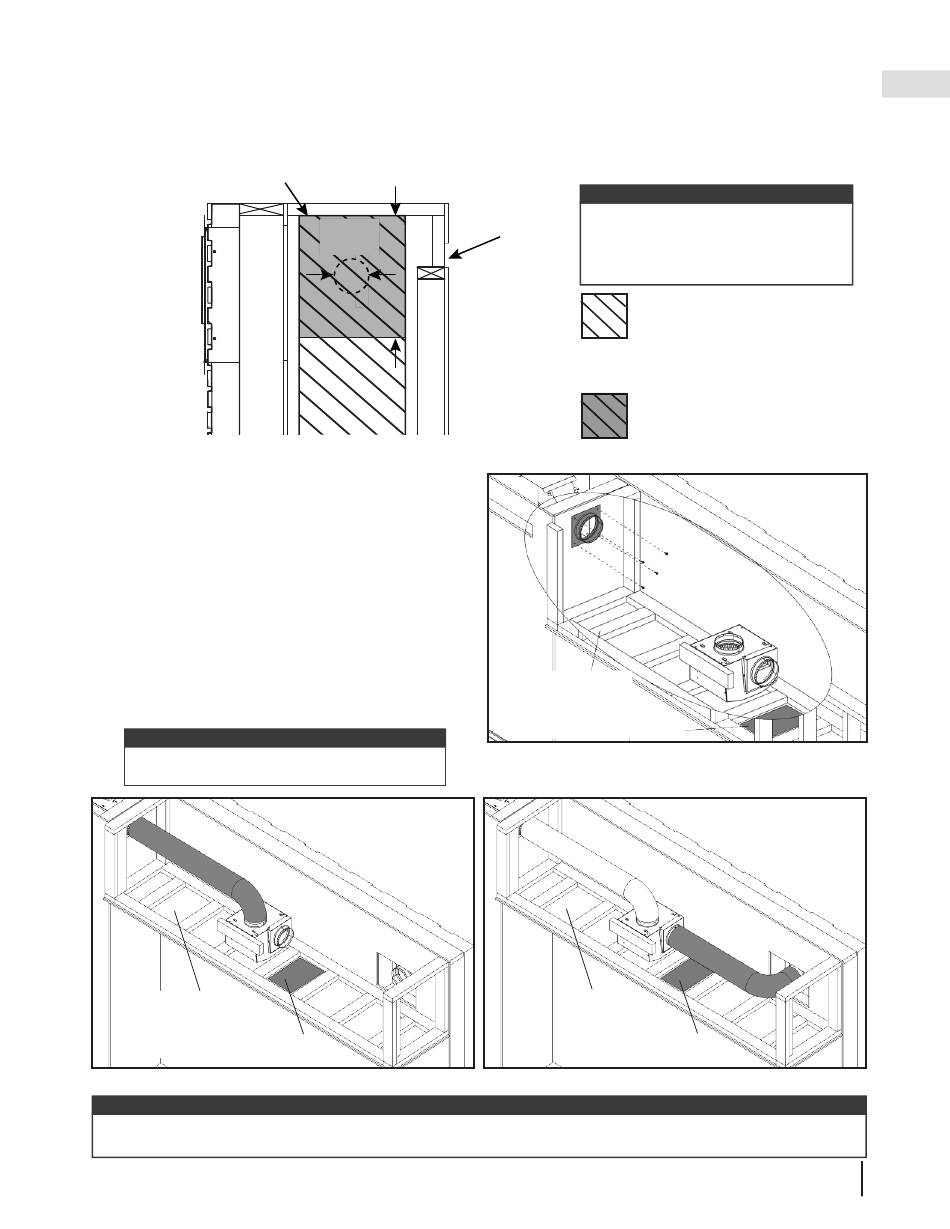

1. Déterminez l'emplacement de la plaque du collet de 6 po (152mm) sur l'enceinte de l'appareil, puis découpez
un trous de 6 po (152mm) de diamètre (Fig. 1).
Dessus de l'Enceinte
Extérieur
Vue de Côté Gauche
2. Fixez la plaque du collet de 6 po (152mm) sur le
trous, à l'aide d'attaches appropriées (non fournies)
(Fig. 2).
3. Installez un conduit en acier de 6 po (non fourni) de
l'enceinte de l'appareil jusqu'à la prise du boîtier du
ventilateur (Fig. 3).
4. Installez un composant d'évacuation rigide en acier
de 6 po (non fourni) de la sortie du boîtier du venti-
lateur jusqu'à l'ensemble d'évacuation d'air chaud
(Fig. 4).
note:
Assurez-vous de maintenir un dégagement de 1
po (25mm) aux matériaux combustibles.
Vue de l'Intérieur
de la Cloison (une
partie de l'ossature
et de la finition a
été masquée par
souci de clarté)
note:
Lorsque vous construisez une cloison, particulièrement celle traversant plusieurs pièces ou espaces, veillez
toujours à respecter toutes les exigences et les codes du bâtiment locaux.
installation en ligne hors de l'enceinte
12"
(30,5cm)
Ø 6"
(152mm)
Panneau
d'Accès
Fig. 3
note:
Sortie
Assurez-vous de découper le trou de 6
d'Air
po Ø (152mm) dans la section de 12 po
(30,5cm) qui se trouve dans le haut de
l'enceinte (Fig. 1).
Aucun autre type de matériaux
ne peut remplir cet espace;
seul un système d'évacuation
approuvé peut y être installé ou
le système DHC
Intérieur
Zone d'installation recommandée
pour la plaque de collet du
Fig. 1
système DHC
Vue de l'Intérieur
de la Cloison (une
partie de l'ossature
et de la finition a
été masquée par
Panneau
souci de clarté)
d'Accès
Vue de l'Intérieur
de la Cloison (une
partie de l'ossature
et de la finition a
été masquée par
souci de clarté)
Plus.
MD
MD Plus.
Fig. 2
Panneau
d'Accès
Fig. 4
