installation sur un mur extérieur hors de l'enceinte
5.2 exigences minimales en matière d'ossature
FR
Consultez la section « exigences minimal en matière d'ossature » dans la section installation sur un mur extérieur
pour plus de détails.
5.3

installation des conduits

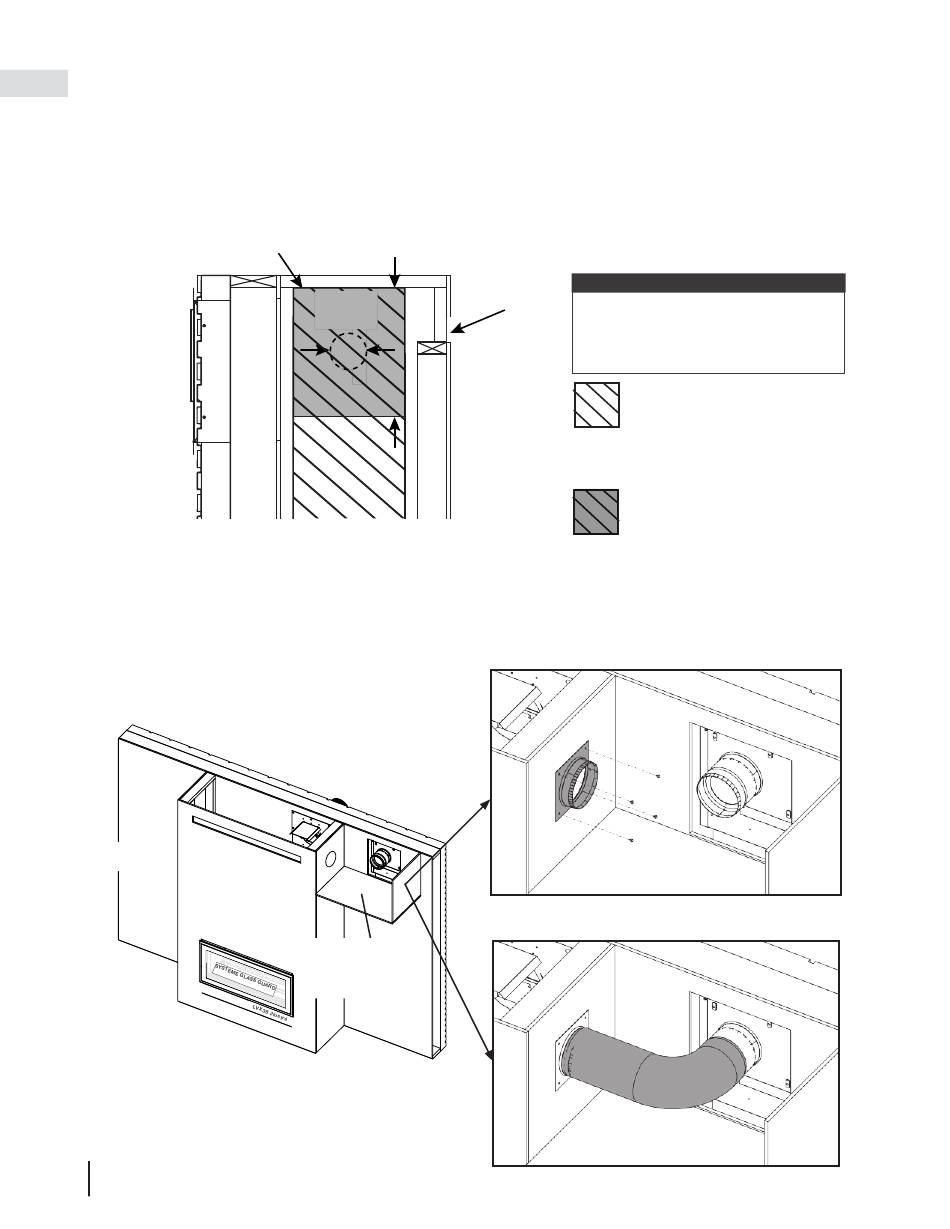

1. Déterminez l'emplacement de la plaque du collet de 6 po (152mm) sur l'enceinte de l'appareil, puis découpez
un trous de 6 po (152mm) de diamètre (Fig. 1).
Dessus de l'Enceinte
Extérieur
2. Fixez la plaque du collet de 6 po (152mm) sur le trou, à l'intérieur de la cloison, à l'aide d'attaches appropriées
(non fournies) (Fig. 2).
3. Installez un composant d'évacuation rigide en acier de 6 po (non fourni) de l'enceinte de l'appareil jusqu'au
boîtier du ventilateur (Fig. 3).
Extérieur
Intérieur
52
W415-1789 / C / 01.29.19
12"
(30,5cm)
Ø 6"
(152mm)
Vue de Côté Gauche
Vue de l'Intérieur de
la Cloison (une partie
de l'ossature et de la
finition a été masquée
par souci de clarté)
note:
Sortie
d'Air
Assurez-vous de découper le trou de 6
po Ø (152mm) dans la section de 12 po
(30,5cm) qui se trouve dans le haut de
l'enceinte (Fig. 1).
Aucun autre type de matériaux
ne peut remplir cet espace;
seul un système d'évacuation
approuvé peut y être installé ou
le système DHC
Intérieur
Zone d'installation recommandée
Fig. 1
pour la plaque de collet du
système DHC
Plus.
MD
MD Plus.
Fig. 2
Fig. 3
