installation sur un mur extérieur
4.2 exigences minimales en matière d'ossature
FR
APPLICABLE POUR L'INSTALLATION SUR UN MUR EXTÉRIEUR,
ET SUR UN MUR EXTÉRIEUR HORS DE L'ENCEINTE
note:
Pour une performance optimale, nous recommandons d'installer le système DHC
po (30,5cm) qui se trouve dans le haut de l'enceinte. Le système DHC
l'appareil.
Dégagements Minimaux aux Matériaux Combustibles
DHCP-EK
Conduits d'évacuation, collets, coupe-feu, etc.

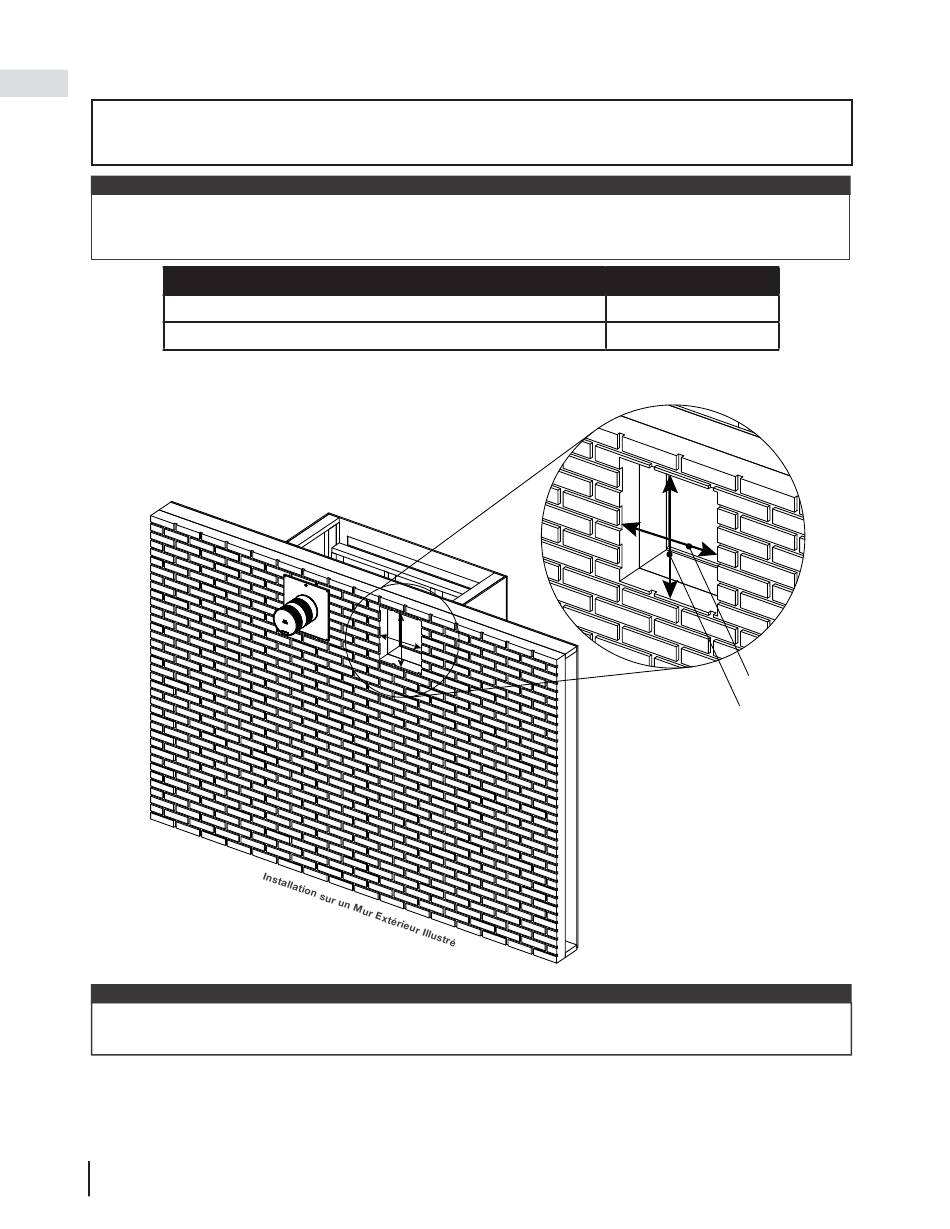

1. Déterminez l'emplacement désiré du boîtier extérieur sur le mur extérieur, puis découpez et charpentez une
ouverture de 14 1/2 po (36,8cm) de large et de 17 1/4 po (44cm) de haut (Fig. 1).
Extérieur
Exterior
note:
Il peut être nécessaire de caler le boîtier du ventilateur dans l'ouverture brute afin de bien le fixer. Si le ventilateur
d'est pas bien fixé, du bruit excessif et de la vibration peuvent en résulter.
48
W415-1789 / C / 01.29.19
Intérieur
Interior
Plus dans la section de 12
MD
Plus doit être installé au dessus de
MD
Dégagement
0 po
1 po (25mm)
17 1/4 po (44cm)
Fig. 1
14 1/2 po (36,8cm)
