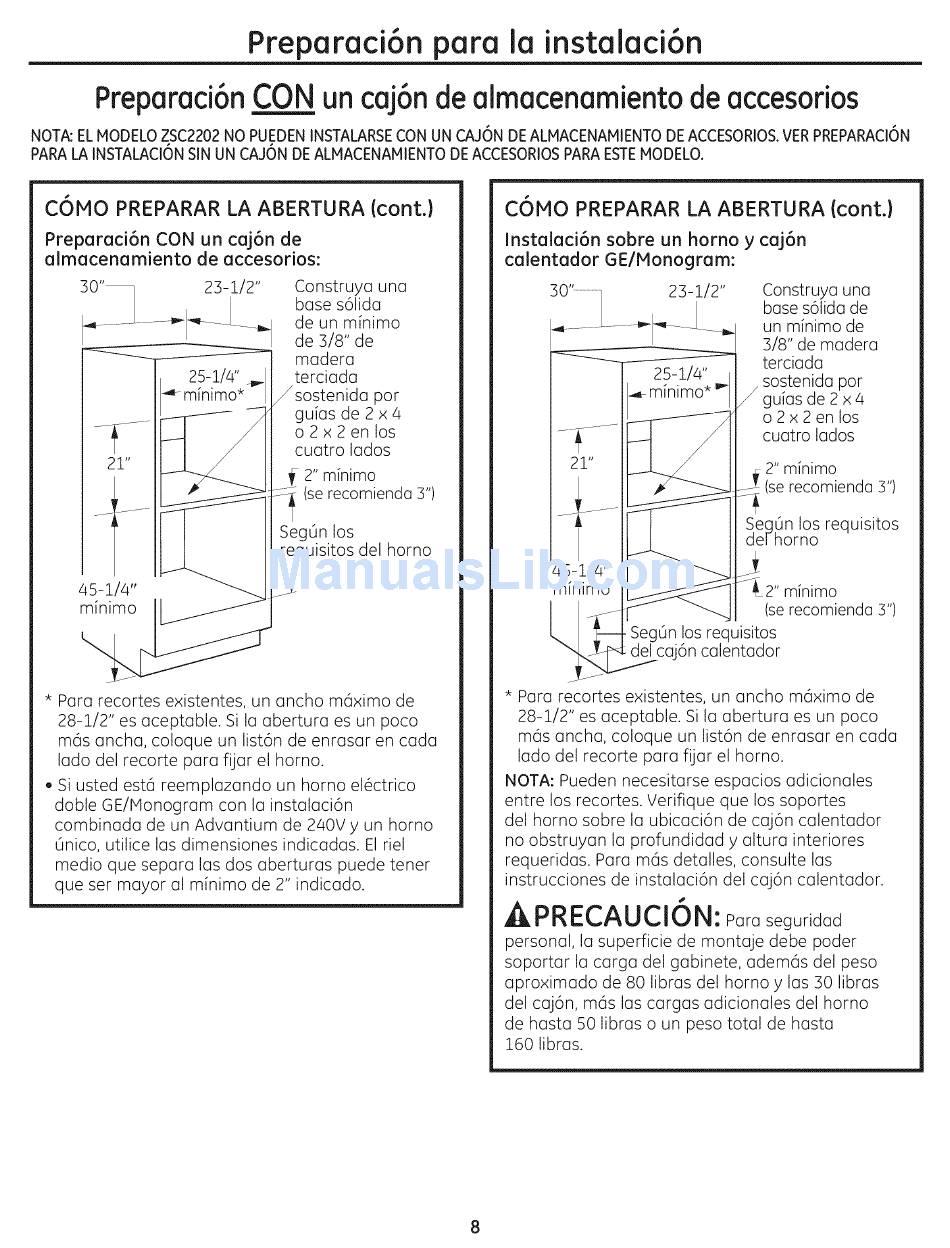

Preparaci6n para la instalad6n
Preparad6nCO__NN un caj6n de almacenamientode accesorios
NOTA:EL MODELOZ, S C2202NO PU,EDEN INSTALARSE CON UN CAJON DEALMACENAMIENTO DEACCESORIOS. VERPREPARACI6N
PARALA INSTALACION SIN UN CAJON DEALMACENAMIENTODEACCESORIOS PARAESTEMODELO.
C6MO PREPARAR LA ABERTURA (cont.)
Preparad6n CON un caj6n de
almacenamiento de accesorios:
Construya una
base s61ida
de un minima
de 3/8" de
madera
terciada
4-minima* I/sostenida par
21"
45-1%"
minima
gufas de 2 x 4
o 2 x 2 en los
cuatro lados
2" minima
(se recomienda 3")
SegOn los
requisitos del homo
* Para recortes existentes, un ancho m6ximo de
28-1/2" es aceptable. Si la abertura es un poco
m6s ancha, coloque un list6n de enrasar en cada
lado del recorte para fijar el homo.
. Si usted est6 reemplazando un homo el6ctrico
done GE/Honogram con la instalaci6n
combinada de un Advantium de 240Vy un homo
@nico, utilice las dimensiones indicadas. El riel
media qua separa las dos aberturas puede tener
qua ser mayor al minima de 2" indicado.
C6MO
PREPARAR LA ABERTURA (cont.)
Instalaci6n sobre un horno y
calentador GE/Monogram:
30" ..................... / 23-1/2"
........................... k _ _----- --1------dh,-
25-1/4" I
_,_minimo *_"
21"
45-1/4"
minima
caj6n
Construya una
base s61ida de
un mhimo de
3/8" de madera
terciada
sostenida par
gu[as de 2 x 4
o 2 x 2 en los
cuatro lados
2" minima
(se recomienda 3")
SeqOn los requisitos
derhorno
2" minima
(se recomienda 3")
Seg0n los requisitos
6n calentador
* Para recortes existentes, un ancho m6ximo de
28-1/2" es aceptable. Si la abertura es un poco
m6s ancha, coloque un list6n de enrasar en cada
lado del recorte para fijar el homo.
NOTA: Pueden necesitarse espacios adicionales
entre los recortes. Verifique que los soportes
del homo sabre la ubicaci6n de caj6n calentador
no obstruyan la profundidad y altura interiores
requeridas. Para m6s detalles, consulte las
instrucciones de instalaci6n del caj6n calentador.
APRECAUCION:
Para seguridad
personal, la superficie de montaje debe poder
soportar la carga del gabinete, adem6s del peso
aproximado de 80 libras del homoy las 30 libras
del caj6n, m6s las cargas adicionales del homo
de basra 50 libras o un peso total de basra
160 libras.
