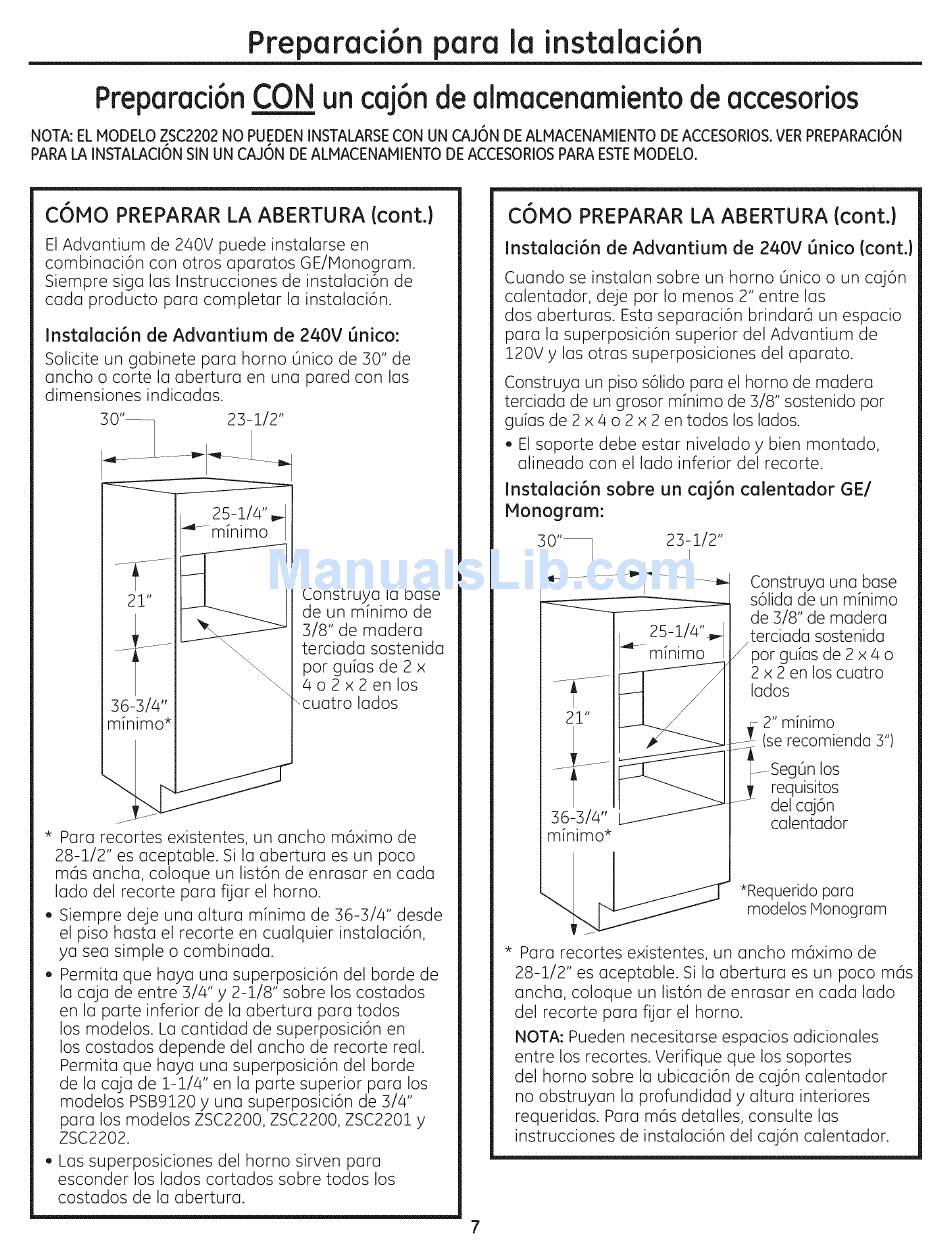

Preparaci6n para la instalaa6n
Preparad6nCO___NN un caj6n de almacenamientode accesorios
NOTA:EL MODELOZ, S C2202NO PU,EDEN INSTALARSE CON UN CAJONDEALMACENAMIENTO DEACCESORIOS. VERPREPARACION
PARALA INSTALACION SIN UN CAJONDEALMACENAMIENTO DEACCESORIOS PARAESTEMODELO.
C6MO PREPARAR LA ABERTURA (cont.)
El Advantium de 240V puede instalarse en
combinaci6n con otros aparatos GE/Monogram.
Siempre siga las Instrucciones de instalaci6n de
cada producto para completar la instalaci6n.
Instalaci6n de Advantium de 240V 6nico:
Solicite un gabinete para homo Onico de 30" de
ancho o corte la abertura en una pared con las
dimensiones indicadas.
30"-- ..... 23-1/2"
36-3/4"
minimo*
Construya la base
de un minimo de
3/8" de madera
terciada sostenida
por guias de 2 x
4 o 2 x 2 en los
_cuatro lados
* Para recortes existentes, un ancho m6ximo de
28-1/2" es aceptable. Si la abertura es un poco
m6s ancha, coloque un list6n de enrasar en cada
lado del recorte para fijar el horno.
. Siempre deje una altura minima de 36-3/4" desde
el piso basra el recorte en cualquier instalaci6n,
ya sea simple o combinada.
Permita que haya una superposici6n del borde de
la caja de entre 3/4" y 2-1/8" sobre los costados
en la parte inferior de la abertura para todos
los modelos. La cantidad de superposici6n en
los costados depende del ancho de recorte real.
Permita que haya una superposici6n del borde
de la caja de 1-1/4" en la parte superior para los
modelos PSB9120 y una superposici6n de 3/4"
para los modelos ZSC2200, ZSC2200, ZSC2201 y
ZSC2202.
* Las superposiciones del homo sirven para
esconder los lados cortados sobre todos los
costados de la abertura.
C6MO
PREPARAR LA ABERTURA (cont.)
Instalaci6n de Advantium de 240V 6nico (cont.)
Cuando se instalan sobre un homo 6nico o un caj6n
calentador, deje por Io menos 2" entre las
dos aberturas. Esta separaci6n brindar6 un espacio
para la superposici6n superior del Advantium de
120V y las otras superposiciones del aparato.
Construya un piso s61idopara el homo de madera
terciada de un grosor minimo de 3/8" sostenido por
guias de 2 x 4 o 2 x 2 en todos los lados.
El soporte debe estar nivelado y bien montado,
alineado con el lado inferior del recorte.
Instalaci6n sobre un caj6n calentador GEl
Monogram:
Construya una base
s61ida de un minimo
de 3/8" de madera
terciada sostenida
/
por gufas de 2 x 4 o
2 x 2 en los cuatro
lados
2" minimo
(se recomienda 3")
On los
requisitos
del caj6n
calentador
*Requerido para
modelos Monogram
* Para recortes existentes, un ancho m6ximo de
28-1/2" es aceptable. Si la abertura es un poco m6s
ancha, coloque un list6n de enrasar en cada lado
del recorte para fijar el horno.
NOTA: Pueden necesitarse espacios adicionales
entre los recortes. Verifique que los soportes
del homo sobre la ubicaci6n de caj6n calentador
no obstruyan la profundidad y altura interiores
requeridas. Para m6s detalles, consulte las
instrucciones de instalaci6n del caj6n calentador.
7
