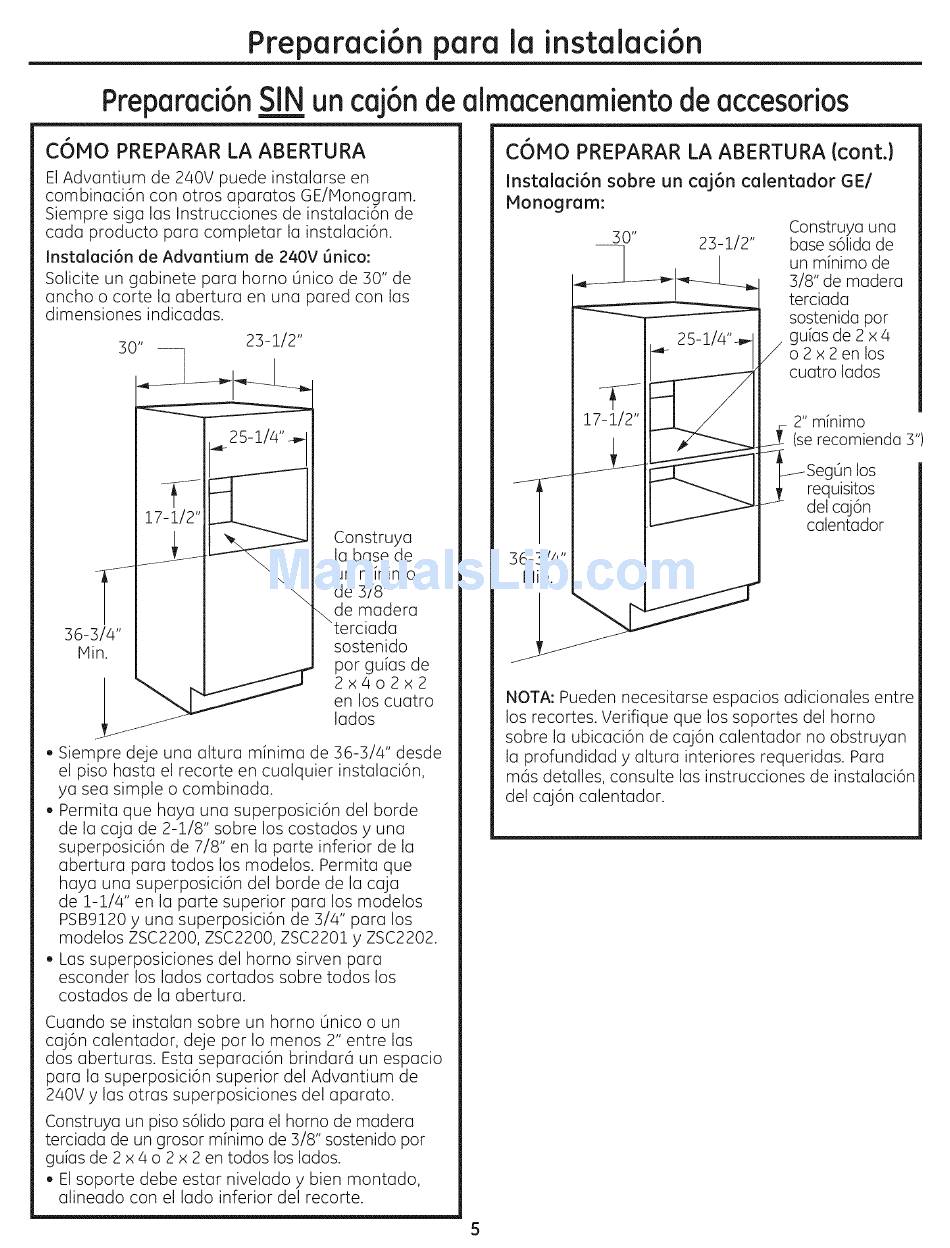

Preparaci6n para la instalaci6n
Preparaci6nSiN un caj6n de almacenamientode accesorios
C6MO PREPARAR LA ABERTURA
ElAdvantium de 240V puede instalarse en
combinaci6n con otros aparatos GE/Monogram.
Siempre siga las Instrucciones de instalaci6n de
cada producto para completar la instalaci6n.
Instalaci6n de Advantium de 240V
6nico:
Solicite un gabinete para homo 6nico de 30" de
ancho o corte la abertura en una pared con las
dimensiones indicadas.
25-1/4"_
Y
36-314"
JVlin.
Construya
la base de
un m[nimo
de 3/8"
\de madera
terciada
sostenido
por gu[as de
2x4o2x2
en los cuatro
lados
• Siempre deje una altura minima de 36-3/4" desde
el piso hasta el recorte en cualquier instalaci6n,
ya sea simple o combinada.
Permita que haya una superposici6n del borde
de la caja de 2-1/8" sobre los costados y una
superposici6n de 7/8" en la parte inferior de la
abertura para todos los modelos. Permita que
haya una superposici6n del borde de la caja
de 1-1/4" en la parte superior para los modelos
PSB9120 y una superposici6n de 3/4" para los
modelos ZSC2200, ZSC2200, ZSC2201 y ZSC2202.
Las superposiciones del homo sirven para
esconder los lados cortados sobre todos los
costados de la abertura.
Cuando se instalan sobre un homo 0nico o un
caj6n calentador, deje pot Io menos 2" entre las
dos aberturas. Esta separaci6n brindar_ un espacio
para la superposici6n superior del Advantium de
240V y las otras superposiciones del aparato.
Construya un piso s61idopara el homo de madera
terciada de un grosor minimo de 3/8" sostenido por
guias de 2 x 4 o 2 x 2 en todos los lados.
El soporte debe estar nivelado y bien montado,
alineado con el lado inferior del recorte.
C6MO
PREPARAR LA ABERTURA (cont.)
InstaJacJ6n sobre un caj6n caJentador GE/
Monogram:
Construya una
30" 23-1/2" base s61idade
un minimo de
3/8" de madera
terciada
sostenida pot
gu[as de 2 x 4
o 2 x 2 en
los
cuatro lados
2" minimo
(se recomienda Y')
Onlos
requisitos
del caj6n
calentador
NOTA: Pueden necesitarse espacios adicionales entre
los recortes. Verifique que los soportes del homo
sobre la ubicaci6n de caj6n calentador no obstruyan
la profundidad y altura interiores requeridas. Para
m_s detalles, consulte las instrucciones de instalaci6n
del caj6n calentador.
