ENSAMBLADO PASO 2
Solamente para puertas seccionales y de
una sola pieza con rieles

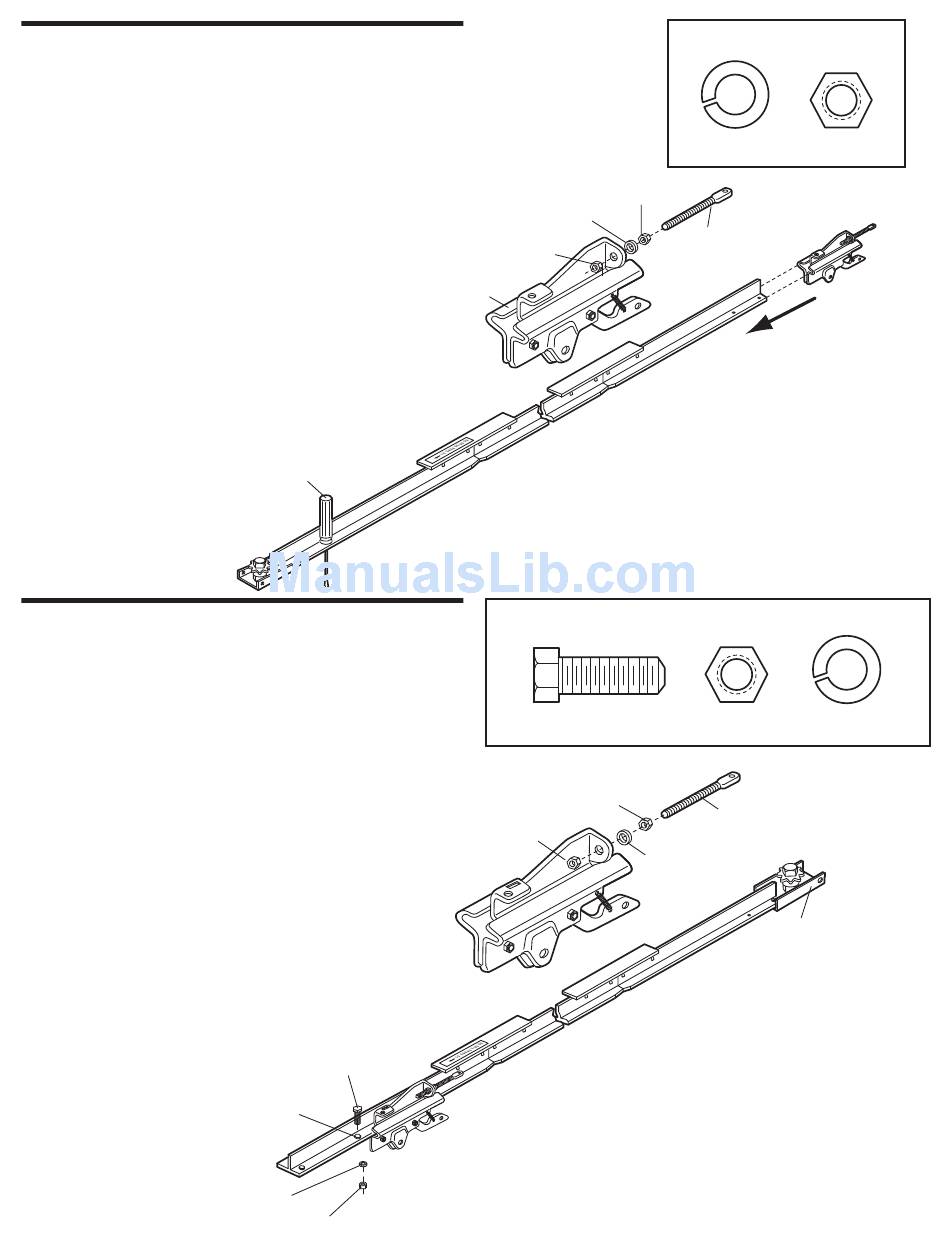

Instalar el carro sobre el riel

• Unir la espiga roscada con el carro con arandela y tuerca como se
muestra.
• Como un tope temporal, inserte un destornillador dentro del orificio
ubicado en la parte frontal del riel.
• Deslizar el carro ensamblado a lo largo del riel hasta topar con el
destornillador.
NOTA: Si el carro golpea contra alguna tuerca en el riel, esto
significa que tanto los pernos como las tuercas fueron colocados
desde el lado opuesto y deben ser colocados en su posición
correcta. Revisar Paso 1.
ENSAMBLADO PASO 2
Sólamente para puertas corredizas
y batientes
Instalar el carro sobre el riel
• Unir la espiga roscada con el carro con arandela y tuerca como se
muestra.
• Inserte un perno hexagonal en el orificio ubicado en el extremo frontal
del riel T.
• Deslice la parte del carro a lo largo del riel hasta que se apoye contra el
perno hexagonal (paro del carro).
NOTA: Si el carro se golpea contra alguna tuerca en el riel, flecha y/o
guía y tuerca donde se unen por el lado opuesto y deben ser puestas
nuevamente en su posición correcta. Revisar Paso 1.
Tope temporal
con destornillador
Perno hexagonal
5/16 de pulg.-18x7/8 de pulg.
Perno hexagonal
para del carro
Arandela
5/16 de pulg.
Tuerca interior
5/16 de pulg.-18
Tuerca interior
5/16 de pulg.-18
Arandela
5/16 de pulg.
Tuerca exterior
5/16 de pulg.-18
Carro
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL
Perno hexagonal
5/16 de pulg.-18x7/8 de pulg.
Tuerca interior
5/16 de pulg.18
Tuerca exterior
5/16 de pulg.-18
Arandela 5/16
11
ESTAS PIEZAS SE MUESTRAN
EN SU TAMAÑO REAL
Arandela
Tuerca
5/16 de pulg.
5/16 de pulg.-18
Espiga
roscada
Arandela
Tuerca
5/16 de pulg.
5/16 de pulg.-18
Espiga
roscada
de pulg.
Soporte de
catarina
