ENSAMBLADO PASO 2
Solamente para puertas seccionales y de
una sola pieza con rieles

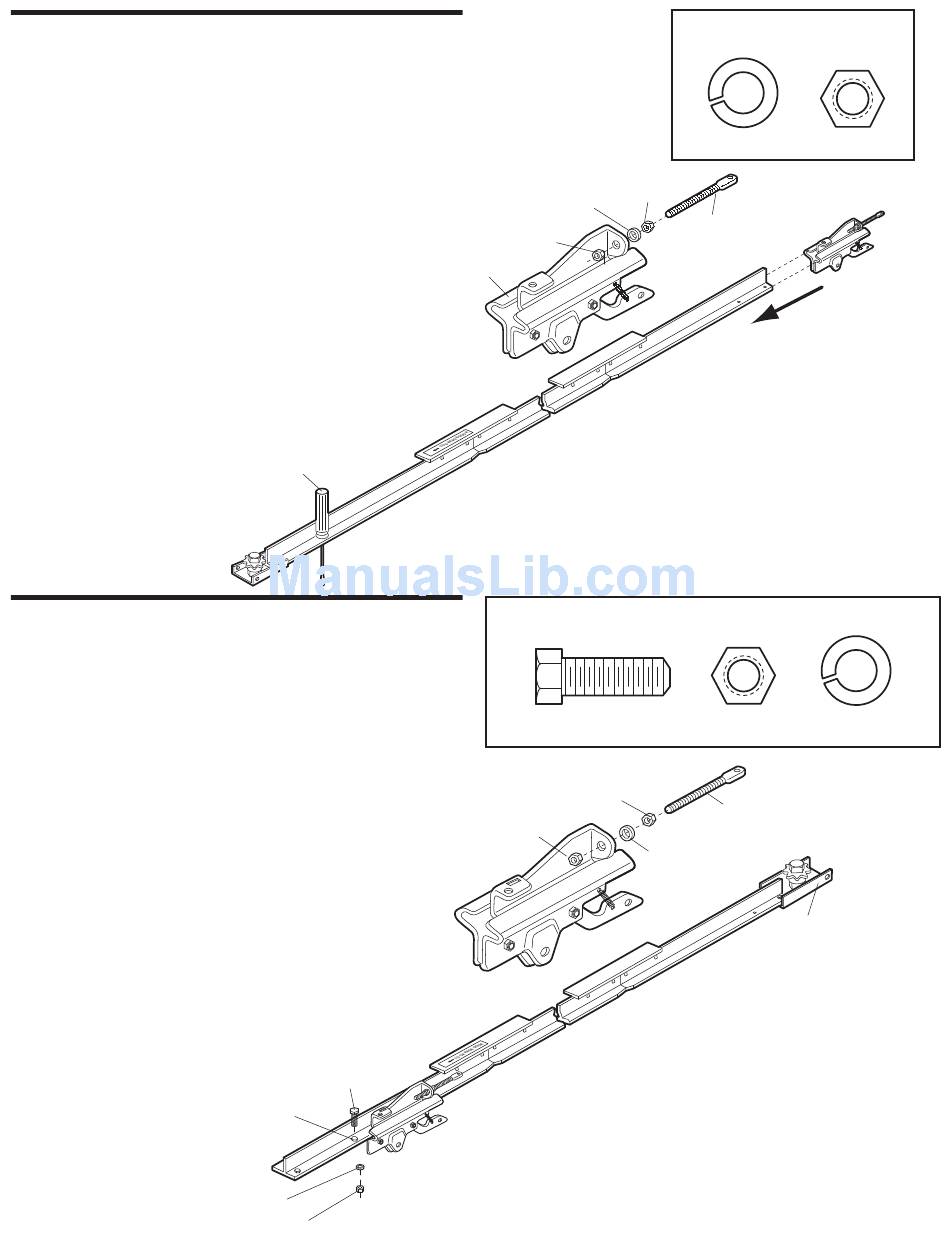

Instalar el carro sobre el riel

• Unir la espiga roscada con el carro con arandela y tuerca como
se muestra.
• Como un tope temporal, inserte un destornillador dentro del
orificio ubicado en la parte frontal del riel.
• Deslizar el carro ensamblado a lo largo del riel hasta topar con
el destornillador.
NOTA: Si el carro golpea contra alguna tuerca en el riel, esto
significa que tanto los pernos como las tuercas fueron
colocados desde el lado opuesto y deben ser colocados en su
posición correcta. Revisar Paso 1.
ENSAMBLADO PASO 2
Sólamente para puertas corredizas
y batientes
Instalar el carro sobre el riel
• Unir la espiga roscada con el carro con arandela y tuerca como
se muestra.
• Inserte un perno hexagonal en el orificio ubicado en el extremo
frontal del riel T.
• Deslice la parte del carro a lo largo del riel hasta que se apoye
contra el perno hexagonal (paro del carro).
NOTA: Si el carro se golpea contra alguna tuerca en el riel,
flecha y/o guía y tuerca donde se unen por el lado opuesto y
deben ser puestas nuevamente en su posición correcta.
Revisar Paso 1.
Tope temporal
con destornillador
Perno hexagonal
5/16"-18x7/8"
Perno hexagonal
para del carro
Arandela
5/16"
Tuerca interior
5/16"
Tuerca interior
Arandela
5/16"
5/16"
Tuerca exterior
5/16"
Carro
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL
Perno hexagonal
5/16"-18x7/8"
Tuerca interior
5/16"
Tuerca exterior
5/16"
11
ESTAS PIEZAS SE MUESTRAN
EN SU TAMAÑO REAL
Arandela
Tuerca
5/16"
5/16"-18
Espiga
roscada
Tuerca
5/16"-18
Espiga
roscada
Arandela 5/16"
Soporte de
catarina
Arandela
5/16"
