ENSAMBLADO PASO 4
Solamente para puertas seccionales y de
una sola pieza con rieles
Instalar la cadena y conectar la cubierta
del portacadena

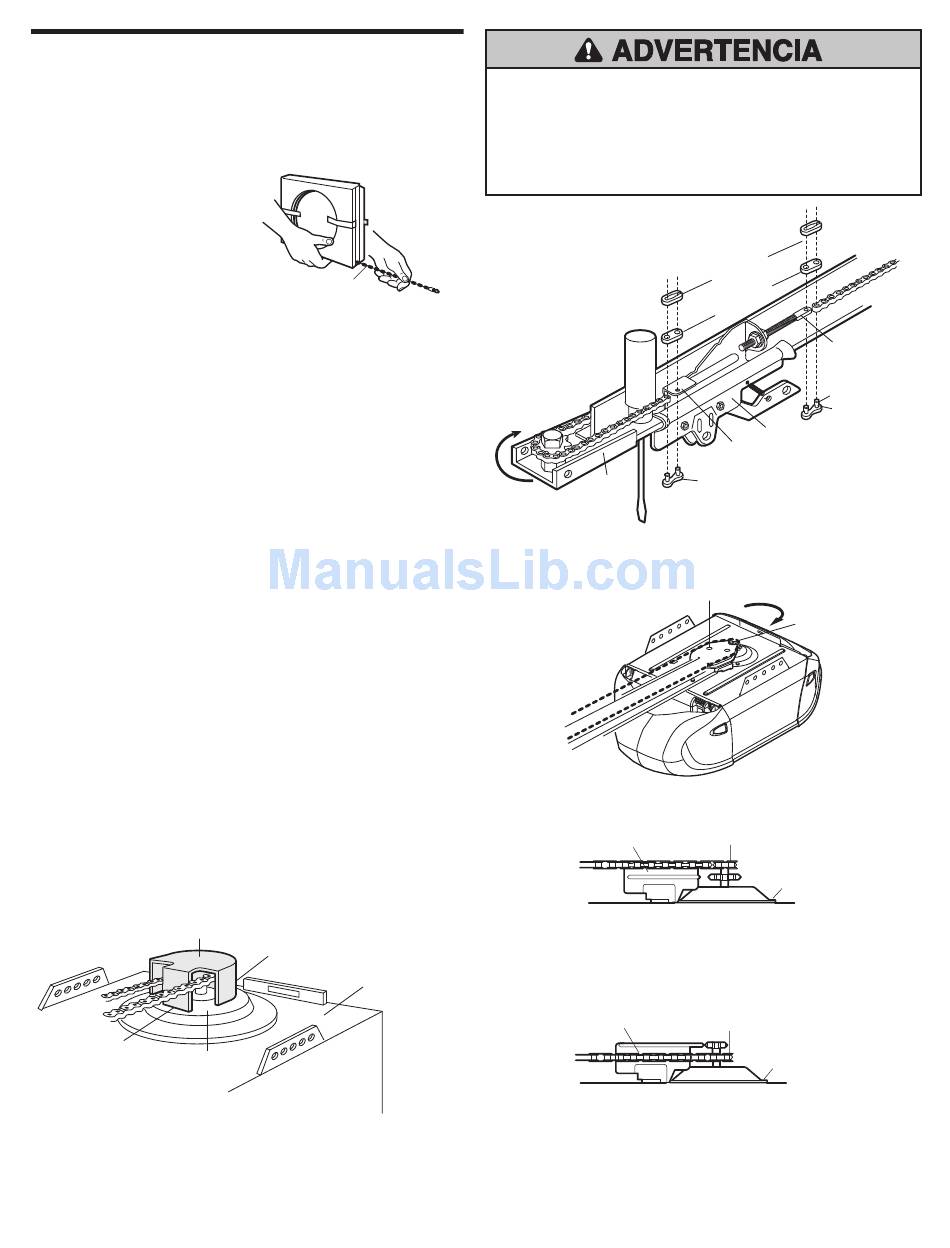

INSTALACIÓN DE LA CADENA
1. Saque unos cuantos
centímetros de cadena de la
caja de cartón y sujétela al
carro mediante el eslabón
maestro que se encuentra en
la bolsa con la pernería.
(Figura 1).
• Empujar los pasadores de la
barra del enlace maestro a través del ojal de la cadena y del orificio
en la parte del extremo frontal del carro.
• Empuje la tapa del enlace maestro sobre los pernos y las ranuras de
los pernos.
• Deslice el resorte de clip sobre la tapa y sobre las ranuras de los
pernos hasta que los dos pernos estén bien colocados y seguros en
su lugar.
2. Con el carro contra el destornillador, alimentar la cadena alrededor de
la polea.
3. Modelo 1215EM:
• Continue a lo largo del riel y alrededor de la catarina del motor
(Figura 2). Los dientes de la catarina deben estar conectados con la
cadena. Continue hasta el perno roscado del carro.
Modelo 1225EM:
• Continue hasta el reil y dirigirlo hacia adelante de la catarina del
motor (Figura 2). Continue hacia atrás y alrededor de la ranura
apropiada en el extendedor de la cadena como se indica en la (Figura
3). Los dientes de la catarina del abre-puertas de garaje deben
engranar en la cadena.
4. Utilizar el segundo eslabón maestro para conectar la cadena al
extremo plano del eje con rosca (Figura 1).
Comprobar y asegurarse que la cadena no esté torcida.
5. Quite el destornillador.
CUBIERTA DEL PORTACADENA 1215EM SOLAMENTE
Insertar la lengueta posterior en la ranura en la parte posterior de la
placa de montaje. Oprimir la cubierta ligeramente e insertar la lengueta
delantera (Figura 4).
Figura 4
Cubierta de
la portacadena
Ranura de
lengüeta frontal
Montaje
Deje la cadena y
el cable dentro del
cartón para evitar
que se tuerzan.
Mantenga tensos el cable
y la cadena mientras los alimente.
Ranura de
lengüeta posterior
Parte superior de la unidad del motor
Para evitar posibles LESIONES GRAVES en los dedos causadas por
las partes móviles del abre-puertas de garaje:
• SIEMPRE tenga las manos lejos de la polea mientras esté
funcionando el abre-puertas.
• Ponga la cubierta de la polea ANTES de hacer funcionar el
abre-puertas.
Figura 1
Soporte
de catarina
Instale La Cadena
En Esta Dirección
Figura 2
Figura 3 Extendedor de
la cadena
PUERTAS DE UNA SOLA PIEZA
Aplicación de la catarina de 6 dientes.
Extendedor de
la cadena
PUERTA EN SECCIONES CON RIEL CURVO
Aplicación de la catarina de 8 dientes. (Modelo 1225EM)
(Se puede utilizar la catarina de 6 dientes si se desea obtener una
velocidad más lenta de recorrido.)
13
Eslabón maestro
Resorte de clip
Tapa del eslabón
de empalme
Extremo plano
del perno roscado
Ranura del perno
Eslabón maestro
perno
Carro
Extremo plano
(del carro)
Eslabón maestro
perno
Instale la cadena
Extendedor de
en esta dirección
la cadena
Catarina
Catarina de
6 dientes
Placa de montaje
(Modelo 1225EM)
Catarina de
8 dientes
Placa de montaje
