INSTALACIÓN PASO 2

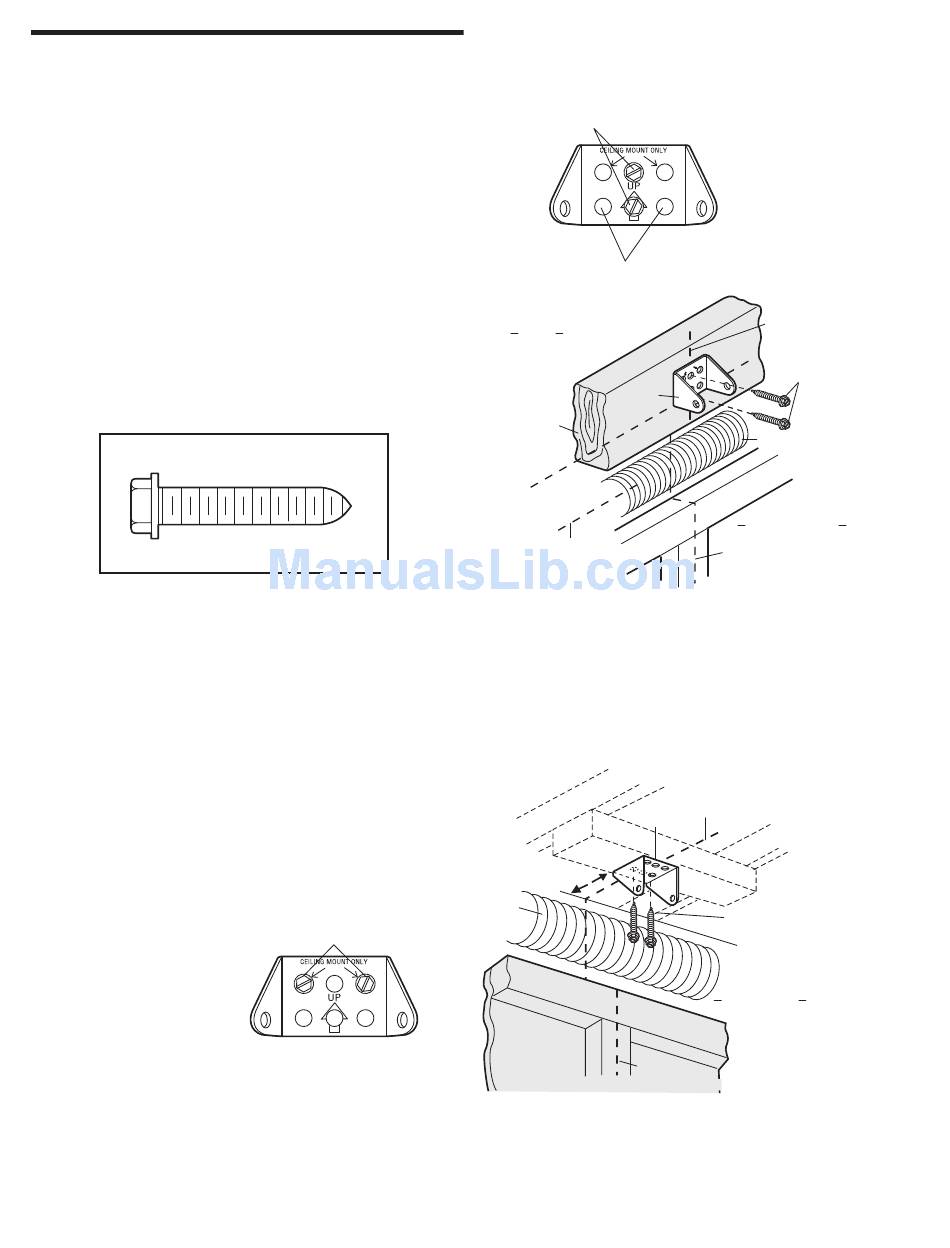

Instale la ménsula del cabezal
La ménsula del cabezal se puede sujetar a la pared sobre la puerta del
garaje o en el cielo raso. Siga las instrucciones que sean las más
adecuadas para las necesidades de su garaje. No instale la ménsula del
cabezal en un muro falso. Si va a sujetar la ménsula del cabezal a
ladrillo o mampostería, asegúrese de utilizar sujetadores de cemento
(no se incluyen).
INSTALACIÓN DE LA MÉNSULA DEL CABEZAL EN LA PARED
DELANTERA
• Coloque la ménsula sobre la línea central vertical con el borde inferior
sobre la línea horizontal como se muestra en la ilustración (con la
flecha de la ménsula apuntando hacia el cielo raso).
• Marque los orificios de la ménsula que van en línea vertical
(no use los orificios designados para la instalación en el cielo raso).
Taladre los orificios con una broca de 5 mm y sujete la ménsula al
soporte de la estructura con la pernería que se indica.
ESTAS PIEZAS SE MUESTRAN EN SU
TAMAÑO REAL
Tornillos tirafondo
de 5/16 de pulg.-9x1-5/8 de pulg.
INSTALACIÓN DE LA MÉNSULA DEL CABEZAL EN EL CIELO RASO
• Extienda la línea central vertical sobre el cielo raso como se muestra en
la ilustración.
• Coloque la ménsula al centro de la línea a no más de 15 cm de la
pared. Asegúrase de que la flecha de la ménsula apunte hacia la pared.
La ménsula puede ser instalada pegada al cielo raso cuando el espacio
es muy reducido.
• Marque donde va a taladrar los orificios laterales. Taladre los orificios
con una broca de 5 mm y sujete la ménsula firmemente al soporte de la
estructura con la pernería que se incluye.
Orificios para la instalación
en el cielo raso
Orificios para la instalación de pared
Orificios opcionales
para la instalación en la pared
Pared
delantera
Ménsula
del cabezal
Pedazo
de madera
de 38 mm
Punto más alto del
recorrido de la puerta
del garaje
Ménsula del
cabezal
Máximo de 15 cm
Resorte
de la
puerta
Puerta
del garaje
Línea
central vertical
de la puerta del garaje
18
Línea central
vertical
Tornillos tirafondo de
5/16 de pulg.-9x1-5/8 de pulg.
Resorte de la puerta
La puerta del garaje
Línea central
vertical de la
puerta del garaje
– Cielo raso terminado –
Línea central vertical
de la puerta del garaje
Tornillos tirafondo de
5/16 de pulg.-9x1-5/8 de pulg.
Pared delantera
