Determinar La Localización De Soporte De Cabecera - Chamberlain FS2 Security+ Owner's Manual

INSTALACIÓN PASO 1
Determinar la localización de soporte de
cabecera
Para evitar una posible LESIÓN GRAVE o INCLUSO LA MUERTE:
• La ménsula del cabezal DEBE quedar RÍGIDAMENTE sujeta al
soporte estructural en la pared delantera o en el cielo raso, de no
ser así es posible que la puerta del garaje no retroceda cuando se
requiera. NO instale la ménsula del cabezal en muros falsos.
• Se DEBEN usar sujetadores para concreto si el montaje de la
ménsula del cabezal o del pedazo de madera de 38 mm se hace en
mampostería.
• NUNCA trate de aflojar, mover, ni ajustar la puerta del garaje, los
resortes, los cables, las poleas, las ménsulas ni la pernería, pues
TODAS estas piezas están bajo una tensión EXTREMA.
• SIEMPRE llame a un técnico especializado en sistemas de puertas si
la puerta del garaje se atasca, atora o si está desequilibrada. Una
puerta de garaje que no esté equilibrada puede no retroceder
cuando se requiera.

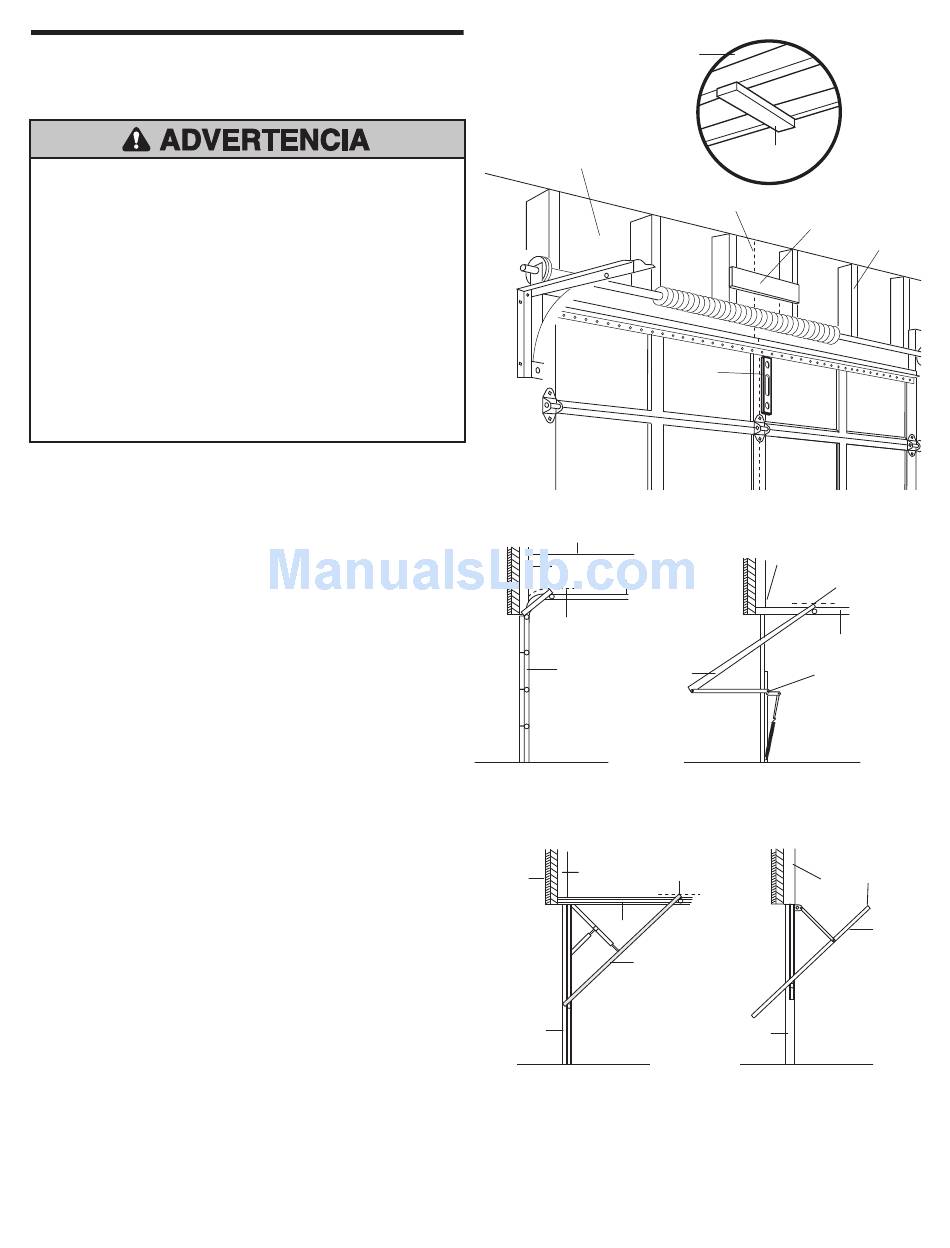

Los procedimientos de instalación varían según el tipo de puerta de
garaje. Siga las instrucciones que se aplican a su puerta.
Si su puerta de garaje es del estilo pabellón o de rieles verticales y
horizontales NECESITARÁ un kit de conversión de brazo de puerta. Siga
las instrucciones adjunto con el brazo de puerta de repuesto.
PUERTA SECCIONAL Y PUERTA DE UNA SOLA PIEZA
CON RIELES
1. Con la puerta cerrada, localizar y marcar el centro vertical de la puerta
del garaje.
2 Extender la línea de centro hasta la pared del cabezal que se ubica
sobre la puerta.
Se puede sujetar el soporte del cabezal dentro de una distancia de
1.2 m a la izquierda o a la derecha del centro de la puerta
solamente si estorba un resorte de torsión o placa de cojinete
central. También se puede sujetar al cielo raso (ver página 17) si
el espacio libre es mínimo. (Asimismo, se puede instalar en forma
invertida sobre la pared si fuese necesario. Esto le otorgará
aproximadamente 1 cm de espacio.)
Si necesita instalar la ménsula del cabezal en un pedazo de madera de
38 mm (ya sea en la pared o en el cielo raso), use tornillos de cabeza
cuadrada o pijas (no se incluyen) para sujetar dicho pedazo de madera
a los soportes estructurales, como se indica aquí y en la página 17.
3. Abra la puerta hasta el punto más alto de su recorrido como se indica.
Marque una línea horizontal que intersecte la pared delantera a 5 cm
del punto más alto del recorrido. A esta altura, el extremo superior de
la puerta tendrá suficiente espacio para su recorrido.
Proceeder al Paso 2, Página 18
Pared
delantera
Cielo raso
Pared del
Riel
cabezal
Punto más alto
del recorrido
Puerta
PUERTA SECCIÓNAL
CON RIEL EN CURVA
Pared del
Exterior
cabezal
Riel
Puerta
PUERTA DE UNA
SOLA PIEZA CON
Riel
RIEL HORIZONTAL
Y VERTICAL
16
Cielo raso sin
acabado
38 mm
Línea central
vertical de la
puerta de la cochera
38 mm
Nivel
(opcional)
Pared del
cabezal
Punto más alto
del recorrido
Puerta Herrajes de
retención
PUERTA DE UNA SOLA PIEZA
CON RIEL HORIZONTAL Y
PERNERÍA DE RETENCIÓN
Punto más alto
del recorrido
Pared del
cabezal
PUERTA ESTILO
PABELLÓN DE UNA
Riel
SOLA PIEZA CON
RIEL VERTICAL
INSTALACIÓN
OPCIONAL DE
LA MÉNSULA
DEL CABEZAL
EN EL CIELO
RASO
Soportes de
la estrucura
Riel
Punto más alto
del recorrido
Puerta
