Funktioner och specifi kationer
± 20˚
För den senaste Installationshandboken se: www.ergotron.com
User's Guide - English
Guía del usuario - Español
Manuel de l'utilisateur - Français
Gebruikersgids - Deutsch
Benutzerhandbuch - Nederlands
Guida per l'utente - Italiano
Användarhandbok - svenska
ユーザーガイ ド : 日本語
用户指南 : 汉语
888-45-198-W-01 rev.B • 02/14
< 50 lbs. (22.7 kg)
- 5˚
+ 15˚
Användarhandbok
LX HD Wall Mount Pivot
1 of 12
Advertisement
Related Manuals for Ergotron LX HD
Summary of Contents for Ergotron LX HD

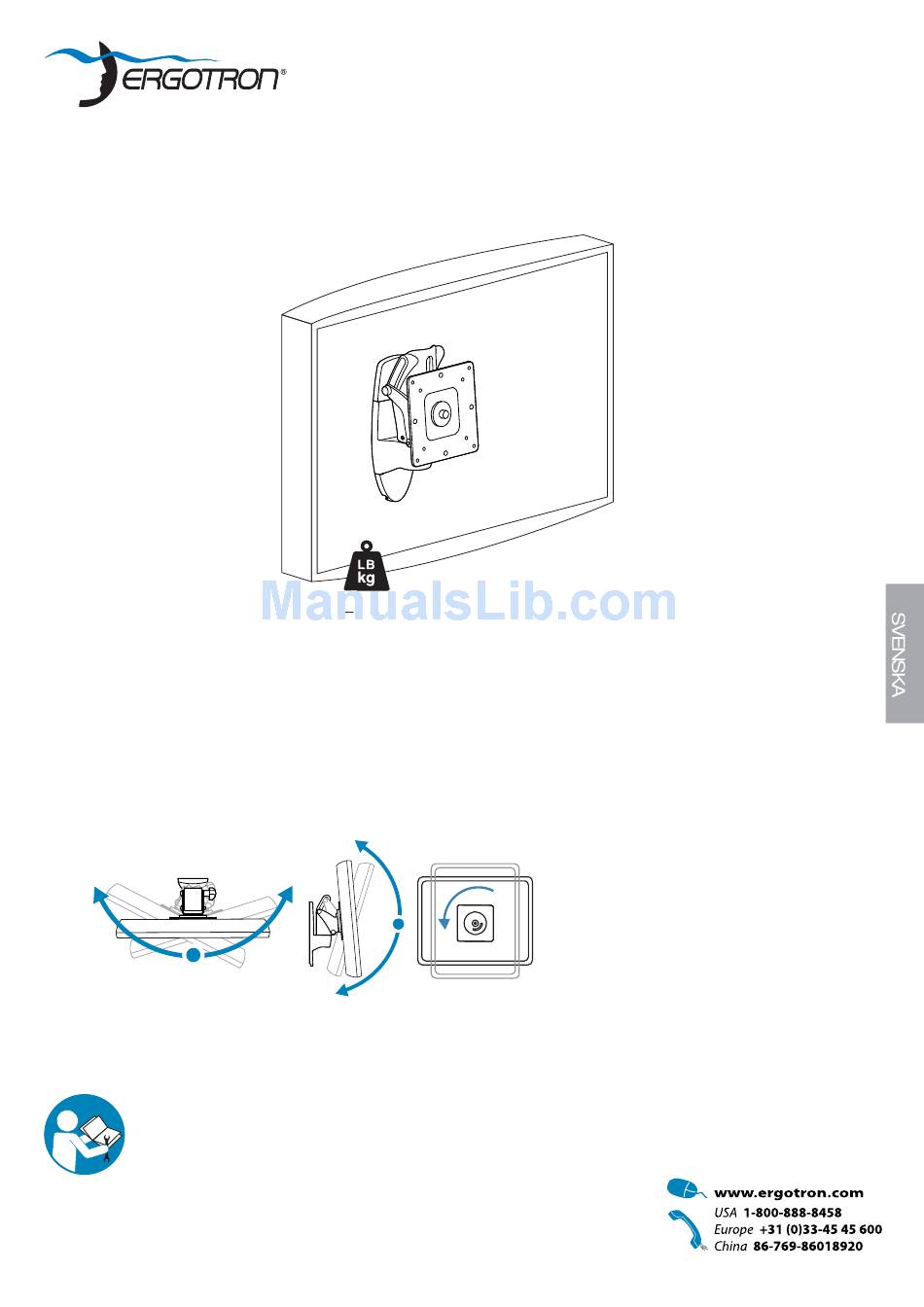

- Page 1 Användarhandbok LX HD Wall Mount Pivot < 50 lbs. (22.7 kg) Funktioner och specifi kationer - 5˚ ± 20˚ + 15˚ För den senaste Installationshandboken se: www.ergotron.com User's Guide - English Guía del usuario - Español Manuel de l’utilisateur - Français...
-
Page 2: Verktyg Som Behövs
Komponenter M5 x 20mm M8M5 konverterare M8 x 80mm 2.5mm M4 x 12mm M4 x 8mm 10-24 x 5/8" 1/8" M5 x 12mm M6 x 12mm M5 x 7mm Verktyg som behövs Betongväggsmontering Ø 3/8” (10mm) 13mm Träregelsmontering Ø 3/16" (5mm) Stud Finder Viktigt! Efter avslutad installation måste du justera produkten. - Page 3 över en längre period. Inspektera regelbundet monteringslösningen och titta efter lösa skruvar. Om så önskas kan man applicera ett milt gänglåsningsklister på skruvarna innan de installeras, för att förhindra att de skruvas loss. Wood Concrete Ergotron product 1/8" 10-24 x 5/8" Stud Finder Träregelsmontering Betongväggsmontering Ø...
- Page 4 Wood Ø 3/16" (5 mm) M8 x 80mm CAUTION: Make sure the wall mount bracket is level, fl ush and snug to the wall surface. DO NOT OVERTIGHT- EN THE BOLTS. 13 mm 4 of 12 888-45-198-W-01 rev.B • 02/14...
- Page 5 Träregelsmontering WARNING: Mounting holes must be at least 3-1/8” (80mm) deep and must be located within solid concrete, not mortar or covering material. If you drill into an area of concrete that is not solid, reposition mounting holes until both anchors can be fully inserted Ø...
- Page 6 Träregelsmontering M8 x 80mm 13 mm CAUTION: Make sure the wall mount bracket is level, fl ush and snug to the wall surface. DO NOT OVERTIGHTEN THE BOLTS. WARNING: Anchors that are not fully set in solid concrete will not support the applied load resulting in an unstable, unsafe condition which could lead to personal injury and/or property damage.
- Page 7 To Stop Portrait/Landscape Rotation insert Screw M4 x 8mm 360° 0° Kontrollera monteringshålen Hålkonfi gurationer Konfi gurationer för för TV / Bildskärm VESA-adapter på din TV / bildskärm 100mm (3-15/16”) 75mm (2-15/16”) 75x75mm 100x100mm 100mm (3-15/16”) 100x200mm 200mm (7-7/8”) 200x200mm 200mm (7-7/8”) 200x100mm 888-45-198-W-01 rev.B •...
- Page 8 Montera Typ A-TV / -bildskärm på Armen 75x75mm 100x100mm 100mm (3-15/16”) 75mm (2-15/16”) 75 x 75mm 100 x 100mm M4 x 12mm M4 x 12mm 8 of 12 888-45-198-W-01 rev.B • 02/14...
- Page 9 100x200mm 200x200mm 200x100mm 100mm (3-15/16”) 200mm (7-7/8”) 200mm (7-7/8”) Montera VESA-adapter på armen enligt hålkonfi gurationen för TV / bildskärm (B, C eller D). M5 x 7mm Montera TV / Bildskärm Typ B, C, eller D på Armen M4 x 12mm M5 x 12mm M6 x 12mm OBS: vill du minska M8...
- Page 10 Anvisningar för M8M5 KIT NOTE: Follow this step only if your TV/monitor has M8 holes which need to be reduced to M5. Install M8M5 reducer bushing to TV/Monitor and use M5 x 20 mm monitor screws to secure. M5 x 20mm TV / Skärmfäste för M8 hål.
- Page 11 ATTACH TO WALL MOUNT BRACKET Justeringssteg Viktigt! Efter avslutad installation måste du justera produkten. Se till att all utrustning är installerad korrekt innan du påbörjar justeringen. Du ska lätt kunna fl ytta produkten över hela rörelseområdet och den ska stanna i den position du lämnar den.
- Page 12 Breathe - Breathe deeply through your nose. Blink - Blink often to avoid dry eyes. Break • 2 to 3 minutes every 20 minutes • 15 to 20 minutes every 2 hours. För lokala kundtjänstnummer, gå till: http://contact.ergotron.com 12 of 12 888-45-198-W-01 rev.B • 02/14...
