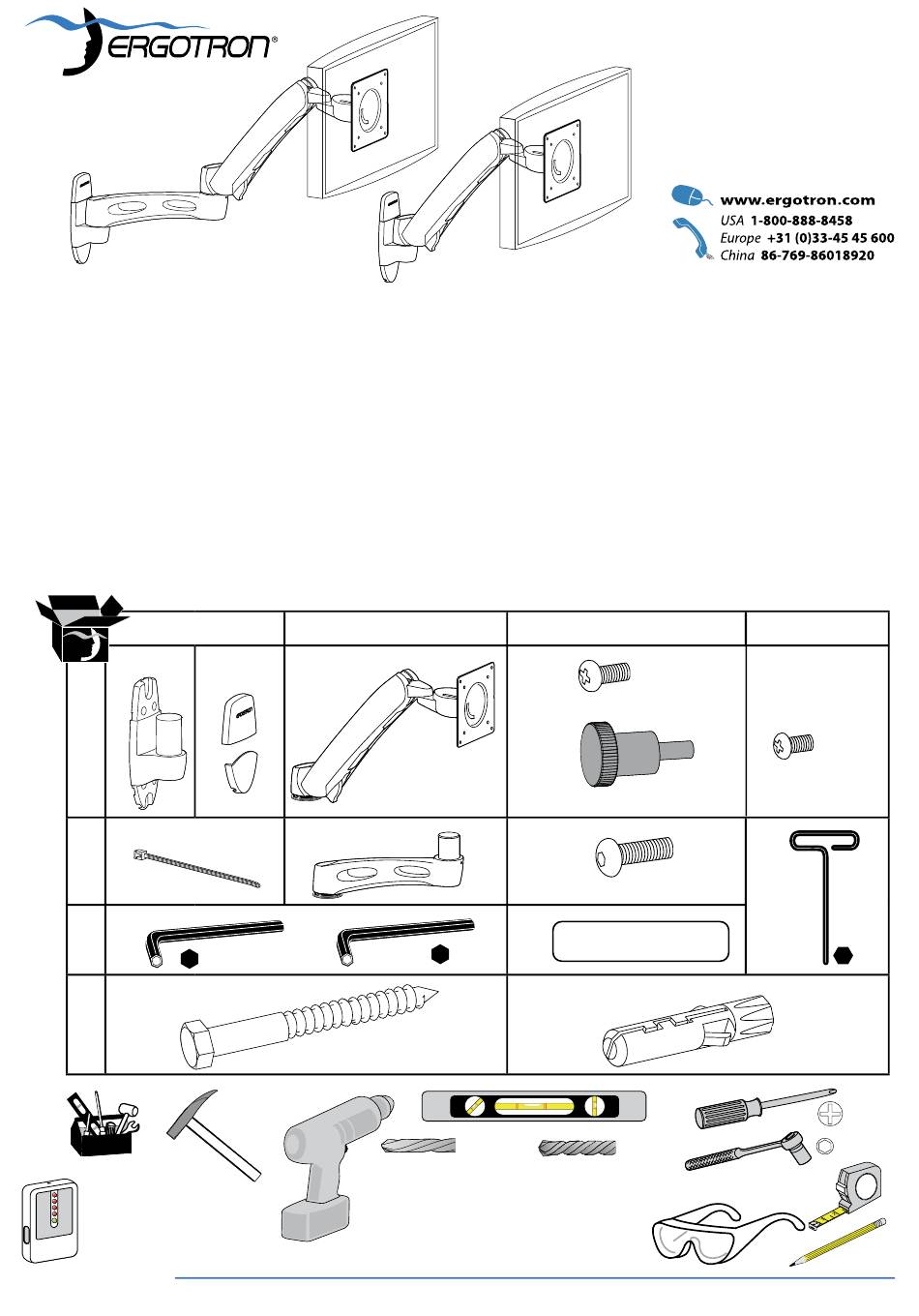

Ergotron LX Wall Mount
• 13" (330 mm) height range
• Display tilts +5/-75° forward/back
• Display pans 180° right/left
• Arm pivots 360°
• Arm extends/retracts display 24" (610 mm)
• Weight capacity adjusts to hold display
between 7 - 20 lbs (3.22 - 9.1 kg)
• Internal cable management routes cables
neatly under Arm
• 5 year warranty
• Attachment Options: Wood stud or concrete
A
1x
1
2x
2
1x
3
2x
4
Stud Finder
螺栓探测器
스터드 파인더
888-45-041P-01 rev.K • 06/09
Ergotron LX 壁式安装
• 高度范围13" (330 mm)
• 显示器前/后倾斜 +5/-75°
• 显示器右/左摇动 180°
• 臂旋转 360°
• 臂伸缩显示器 24" (610 mm)
• 承重能力调整到 7 - 20 lbs (3.22
- 9.1 kg)之间，以支撑显示器。
• 内设的电线理线系统将电线整齐地
归拢在支臂下方走线
• 5年保修
• 安装选择: 木质螺栓或
水泥质
1x
1x
1x
1x
1/8"
M8 x 80mm
Ø 3/16" (5 mm)
Wood
木质
나무
Ergotron LX Wall Mount
B
4x
4x
1x
2.5mm
2x
Ø 3/8" (10 mm)
Concrete
水泥质
콘크리트
ASSEMBLY INSTRUCTIONS
Ergotron LX 벽 설치대
• 13" (330 mm)의 수직 범위
• 디스플레이를 +5/-75° 앞/뒤로
기울일 수 있음
• 디스플레이를 180° 좌/우로 돌릴
수 있음
• 암은 360° 회전함
• 암은 확장이 있는 디스플레이를 앞/
뒤로 610 mm (24") 이동할 수 있음
• 3.2 - 9.1 kg (7 - 20파운드)
사이의 디스플레이를 고정시킬 수
있도록 중량 조절이 가능
• 케이블을 암 밑으로 배선하는
깔끔한 내부 케이블 관리
• 5년의 보증 기간
• 부속품 옵션: 나무 스터드 또는 콘크리트
C
M4 x 10mm
M4 x 10mm
4x
10-24 x 1/2"
For optimum ergonomic viewing,
set top of monitor screen
1" below eye height of operator.
安装说明
설치 안내
D
1x
M3 x 6mm
1x
4mm
13mm
