G3-001
G3 HOME GYM
Customer Support Services
PARTS MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the G3-001 and is the answer not in the manual?

Questions and answers

Summary of Contents for Life Fitness G3-001

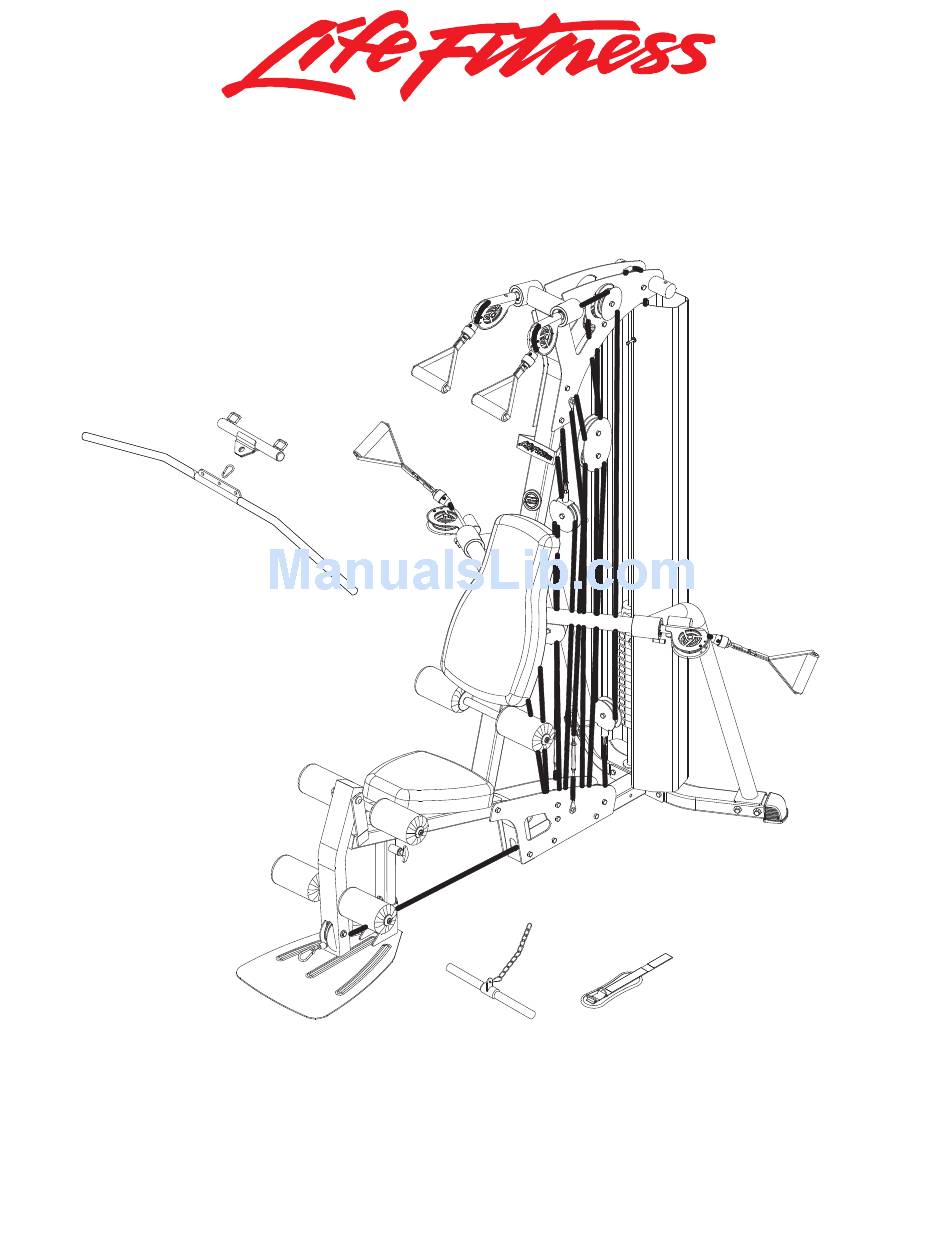

  • Page 1 G3-001 G3 HOME GYM Customer Support Services PARTS MANUAL...
  • Page 2: Table Of Contents

    G3-001 G3 HOME GYM ______________________________________ CONTENTS COMPONENT ASSEMBLY I COMPONENT ASSEMBLY I LEGEND COMPONENT ASSEMBLY II COMPONENT ASSEMBLY II LEGEND COMPONENT ASSEMBLY III COMPONENT ASSEMBLY IV COMPONENT ASSEMBLY V COMPONENT ASSEMBLY V LEGEND WEIGHT STACK CABLE BOOM CABLE LEG CABLE...
  • Page 3: Component Assembly I

    G3-001 G3 HOME GYM COMPONENT ASSEMBLY I ______________________________________ Page 3 LEGEND ON PAGE 4...
  • Page 4: Component Assembly I Legend

    G3-001 G3 HOME GYM COMPONENT ASSEMBLY I LEGEND ______________________________________ ITEM NO. QTY. PART NO. DESCRIPTION 8578301 ASSY, UPRIGHT 8579001 ASSY, LEFT BOOM PLATE 8578701 ASSY, RIGHT BOOM PLATE 8580701 ASSY, STACK BASE 8593601 FOOT, CAP 8594901 BASE PLATE 8580201 ASSY, FRONT BASE...
  • Page 5: Component Assembly Ii

    G3-001 G3 HOME GYM ______________________________________ COMPONENT ASSEMBLY II LEGEND ON PAGE 6 Page 5...
  • Page 6: Component Assembly Ii Legend

    G3-001 G3 HOME GYM ______________________________________ COMPONENT ASSEMBLY II LEGEND ITEM NO. QTY. PART NO. DESCRIPTION 8580601 LABEL, LF LOGO 6.63 8580501 BADGE, G3 3102922 3/8-16X2-3/4 UNS HEX FHB G2 ZN 3102905 3/8-16 X 3-3/4 UNS HEX FHB G2 ZN 3102904...
  • Page 7: Component Assembly

    G3-001 G3 HOME GYM ______________________________________ COMPONENT ASSEMBLY III ITEM NO. QTY. Page 7 PART NO. DESCRIPTION 3102905 3/8-16 X 3-3/4 UNS HEX FHB G2 ZN 3102901 3/8-16X1-1/4 UNS HEX FHB G2 ZN 3102970 .50- 13 X 5.75 HEX HEAD BOLT...
  • Page 8: Component Assembly

    G3-001 G3 HOME GYM ______________________________________ COMPONENT ASSEMBLY IV ITEM NO. QTY. PART NO. 3235210 3114702 3102904 3102514 8578601 3232401 8594801 3235601 7330006 8604201 3202401 3228501 8600301 Page 8 DESCRIPTION 3/8-16 X2.50 UNS HEX FHB G2 BZ NUT, NYLOCK 3/8-16 BZ...
  • Page 9: Component Assembly V

    G3-001 G3 HOME GYM ______________________________________ COMPONENT ASSEMBLY V Page 9 LEGEND ON PAGE 10...
  • Page 10: Component Assembly V Legend

    G3-001 G3 HOME GYM ______________________________________ COMPONENT ASSEMBLY V LEGEND ITEM NO. QTY. PART NO. DESCRIPTION 8595701 PLATE, DOUBLE PULLEY 3102924 3/8-16X1-3/4 UNS HEX FHB G2 ZN 3116201 PULLEY, 3-1/2 OD X 3/8 ID X 1 3116101 PULLEY, 4-1/2 OD X 3/8 ID X 1...
  • Page 11: Weight Stack Cable

    G3-001 G3 HOME GYM ______________________________________ WEIGHT STACK CABLE 102-3/4" 2610mm ITEM NO. QTY. PART NO. DESCRIPTION 7155701 WEIGHT STACK CABLE,TP1-TP2,TI,104-3/8 Page 11...
  • Page 12: Boom Cable

    G3-001 G3 HOME GYM ______________________________________ BOOM CABLE 181" 4597mm ITEM NO. QTY. PART NO. DESCRIPTION 6988101 BOOM CABLE,SE,NB2-NB2,SE,T1,178-5/8 Page 12...
  • Page 13: Leg Cable

    G3-001 G3 HOME GYM ______________________________________ LEG CABLE 162-3/8" 4124mm ITEM NO. QTY. PART NO. DESCRIPTION 6987901 LEG CABLE,SE,NB2-TP2,T1,165 Page 13...
  • Page 14: Arm Cable

    G3-001 G3 HOME GYM ______________________________________ ARM CABLE 215-1/16" 5465mm ITEM NO. QTY. PART NO. DESCRIPTION 8596401 ARM CABLE 215 1/16 L Page 14...
  • Page 15: Front Guide Cables

    G3-001 G3 HOME GYM ______________________________________ FRONT GUIDE CABLES 53-1/4" 1354mm ITEM NO. QTY. 5-3/4" 145mm PART NO. DESCRIPTION 7122101 CABLE ASSY, 777 GUIDE P13-0112-3 Page 15...
  • Page 16: Rear Guide Cables

    G3-001 G3 HOME GYM ______________________________________ REAR GUIDE CABLES 63-1/8" 1605mm ITEM NO. QTY. 5-3/4" 145mm PART NO. DESCRIPTION 8596501 CABLE 63 1/8/5 5/8 P13-0223 Page 16...
  • Page 17: Weight Stack Assembly

    G3-001 G3 HOME GYM ______________________________________ WEIGHT STACK ASSEMBLY ITEM NO. QTY. PART NO. DESCRIPTION 7292801 PTD ASSY, HEAD PLATE 20 HOLE ACUWT-PLATE 215102 SINGLE WT PLATE 10 LBS 7308601 LABEL;WEIGHT STACK 1-26 7286601 BEARING,SLEEVE 20ID X23 X 15MM 3221702 E-RING, EXTERNAL 3/4...
  • Page 18: Supplied Accessories

    G3-001 G3 HOME GYM ______________________________________ SUPPLIED ACCESSORIES ITEM NO. LIFE FITNESS G3-001 HOME GYM USER GUIDE G3-001 HOME GYM G3-001 HOME GYM G3-001 HOME GYM G3-001 HO ME GYM G3-001 HO ME GYM G3-001 HO ME GYM SILICONE QTY. PART NO.
  • Page 19: Hardware Bag

    G3-001 G3 HOME GYM ______________________________________ HARDWARE BAG HARDWARE BAG PART NUMBER BAG CONTAINS: 8600201 QTY. PART NO. 3102970 .50- 13 X 5.75 HEX HEAD BOLT 3102917 1/2-13X4 UNS HEX FHB G2 ZN 3102955 3/8-16X4-1/4 UNS HEX FHB G2 ZN 3102905...
