ProLights LUXOR User Manual

Professional spot moving head
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
LUXOR
PROFESSIONAL SPOT
MOVING HEAD
Manuale Utente
User Manual
IT
EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LUXOR and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ProLights LUXOR

Summary of Contents for ProLights LUXOR

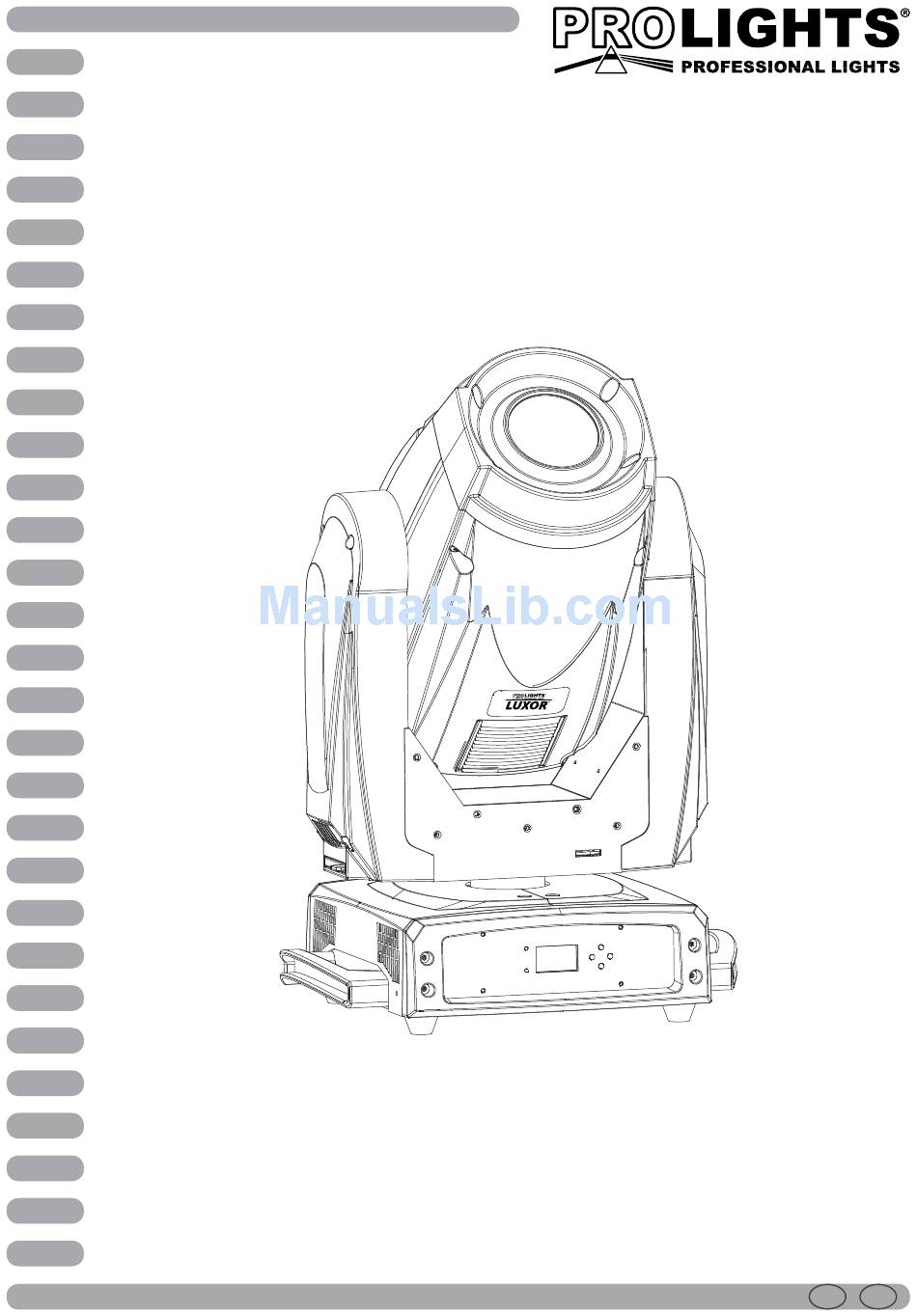

  • Page 1 LUXOR PROFESSIONAL SPOT MOVING HEAD Manuale Utente User Manual...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Ruota gobos 4. 4 Risoluzione dei problemi Certificato di garanzia • LUXOR Contenuto dell'imballo: • Cavo di segnale • Cavo di alimentazione • Cavo di sicurezza • Supporti omega (2pz.)

  • Page 4: Sicurezza

    LUXOR ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    LUXOR • La distanza minima tra il proiettore e le pareti circostanti deve essere superiore a 50 cm e non devono essere ostruite, in nessun caso, le aperture d’aerazione. • L’unità deve essere posizionata in modo tale che gli oggetti colpiti dal fascio luminoso siano distanti almeno 2,5 m da essa.

  • Page 6: Introduzione

    - 1 - INTRODUZIONE 1.1 DESCRIZIONE LUXOR è un nuovo concept di testa mobile Spot, ideato per superare in performance e luminosità i proiet- tori con lampada a scarica MSR700W di generazione precedente. Il design HYBRID del guppo ottico e delle...
  • Page 7 LUXOR • Iris motorizzato lineare 5-100% Elettronica • Display grafico LCD 3,5”- black per accesso semplificato al menu di controllo, configurazione e asse- gnazione indirizzo • Batteria tampone per accensione display senza alimentazione • Configurazione DMX: 23 canali di controllo • RDA: Indirizzamento DMX da remoto...

  • Page 8: Elementi Di Comando E Di Collegamento

    LUXOR 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO Fig.3 POWER DMX Address 30°C MENU ENTER Md.123ch. Vista A 13 14 Vista B 11 12...
  • Page 9 LUXOR 1. TESTA MOBILE - Tasto ENTER per entrare nel menu 2. BRACCIO GIREVOLE selezionato o confermare un impostazione 3. LEVA di blocco e sblocco braccio girevole del menu. (movimento PAN) 9. DMX IN (XLR a 3 poli): 4. MANIGLIA PER TRASPORTO 1 = massa, 2 = DMX -, 3 = DMX + 5.

  • Page 10: Installazione

    LUXOR - 2 - INSTALLAZIONE 2.1 LAMPADA Si raccomanda l’uso di lampade Philips MSD Platinum 15R 300W. Assicurarsi che la lampada sia compatibi- le con il voltaggio dell’impianto elettrico usato. Se lampada viene fatta operare con un voltaggio superiore al suo voltaggio nominale potrebbe essere danneggiata o la sua durata notevolmente ridotta.

  • Page 11: Montaggio

    25.400 Fig.5 Il LUXOR può essere collocato su un piano solido. Inoltre, grazie ai fori di fissaggio, l’unità può essere montata anche a testa in giù, su una traversa (fig.5). Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 12: Funzioni E Impostazioni

    Poco dopo l’unità è pronta. Dopo l’uso spegnere l’unità attraverso il medesimo l’interruttore. 3.2 IMPOSTAZIONE BASE Il proiettore LUXOR dispone di un display LCD e di 4 pulsanti per l’accesso alle funzioni del pannello di controllo e la loro gestione (fig.7).

  • Page 13: Struttura Menu

    LUXOR 3.3 STRUTTURA MENU DMX Address 001 - 512 DMX FUNCTION DMX Channel Mode Mode 1 (23) View DMX Value Pan Inverse No/Yes Tilt Inverse No/Yes P/T Feedback No/Yes FIXTURE SETTING Bl.o.P/T Moving No/Yes Bl.o. Color Change No/Yes Bl.o.Gobo Change...

  • Page 14: Modalità Dmx

    33-48 Il LUXOR dispone di una configurazione DMX a 23 canali Mode1 a cui si può accedere dal pannello di controllo • Premere il tasto MENU per accedere alla funzione DMX FUNCTION, quindi premere il tasto ENTER.

  • Page 15: Collegamenti Della Linea Dmx

    LUXOR 3.7 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 16: Tabella Canali Dmx

    LUXOR 3.9 TABELLA CANALI DMX MODE1 CH Function in MODE 1 Value CH Function in MODE 1 Value Rotation Fast - Slow 128 - 189 Pan 0° - 540° 000 - 255 Stop 190 - 193 Rotation Slow - Fast...
  • Page 17 LUXOR CH Function in MODE 1 Value CH Function in MODE 1 Value R - GOBO 1 IRIS No function 000 - 127 0 - 100% 000 - 255 Rotation Fast-Slow 128 - 189 SHUTTER Stop 190 - 193 000 - 007...

  • Page 18: Informazioni Sul Proiettore

    LUXOR 3.10 INFORMAZIONI SUL PROIETTORE 1. Premere il tasto MENU per entrare nel menu principale e scorrere con il tasto UP/DOWN per selezionare FIXTURE INFORMATION quindi premere il tasto ENTER. 2. Selezionare con il tasto UP/DOWN una delle seguenti opzioni: Fixture use time - Lamp On time - Fireware Version.

  • Page 19: Impostazioni Display

    LUXOR On if DMX On - [On if DMX On] - • Nella sezione On if DMX On, è possibile impostare l'accensione della lampada quando viene rilevato il segnale DMX. • Premere il tasto UP/DOWN per selezionare YES oppure NO a seconda che si voglia attivare o meno...

  • Page 20: Impostazioni Dispositivo

    LUXOR 3.13 IMPOSTAZIONI DISPOSITIVO È possibile modificare i seguenti parametri relativi al dispositivo seguendo la medesima procedura: 1. Premere il tasto MENU per entrare nel menu principale e scorrere con il tasto UP/DOWN per selezionare Fixture Setting, quindi premere il tasto ENTER.

  • Page 21: Regolazioni Su Dispositivo

    LUXOR 3.14 REGOLAZIONI SU DISPOSITIVO 1. Premere il tasto MENU per entrare nel menu principale e scorrere con il tasto UP/DOWN per selezionare Fixuture Test, quindi premere il tasto ENTER. 2. Selezionare con il tasto UP/DOWN una delle seguenti opzioni: Auto Test - Manual Test.

  • Page 22: Manutenzione

    LUXOR - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 23: Ruota Gobos

    LUXOR 4.3 RUOTA GOBOS Fig.11 Fixed Gobos Rotating Gobos Ø 17.8 mm, image Ø 12 mm 4.4 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Fusibile bruciato Sostituire il fusibile con uno dello stesso tipo •...
  • Page 24 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 25 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Gobo wheel 4. 4 Trouble shooting Warranty • LUXOR Packing content • Signal cable • Power cable • Safety cable • Omega holder (2pc.) • User manual...

  • Page 26: Safety

    LUXOR WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 27: General Information

    LUXOR • The projector needs to be positioned so that the objects hit by the beam of light are at least 12 m from the lens of the projector. • Keep any inflammable material at a safe distance from the fixture.

  • Page 28: Introduction

    6°-26° (1:4) zoom, 7 colours, CMY color mixing, 22 gobos (8 rotating), 3f prysm, frost, focus and iris. The movements are precise and fast, thanks to the light-weight aluminium main structure and the 3step motor engine used for Pan/Tilt, and also silenced fan allow LUXOR to be used for theatres and broadcast- ing where noise is forbidden.

  • Page 29: Photometric Data

    LUXOR • Linear frost filter • 3-facet prism effect, bi-directional rotation with variable speed • 5-100% motorized linear iris Electronics • 3,4’’ LCD graphic black display for simplified access to control menu, configuration and DMX addressing • Battery powered display • DMX configuration: 23 channels for full control...

  • Page 30: Operating Elements And Connections

    LUXOR 1.3 OPERATING ELEMENTS AND CONNECTIONS Fig.3 POWER DMX Address 30°C MENU ENTER Md.123ch. View A 13 14 View B 11 12...
  • Page 31 LUXOR 1. MOVING HEAD - ENTER button: enter the currently selected 2. ROTARY ARM menu or confirm the current function value. 3. LEVEL for locking and unlocking the folding 9. DMX IN (3-pole XLR): arms (PAN movement). 1 = ground, 2 = DMX -, 3 = DMX + 4.

  • Page 32: Installation

    LUXOR - 2 - INSTALLATION 2.1 LAMP We recommend that you use MSD Platinum 5R 189W (cod. 800198). Make sure that the lamp you use is compatible with local voltage. If the lamp is operated with a voltage surpassing its nominal operating volt- age, it can be damaged or its service life reduced considerably.

  • Page 33: Mounting

    Fig.5 The LUXOR may be set up on a solid and even surface. By means of the fixing facilities of the baseplate, the unit can also be mounted upside down to a cross arm. The base plate is shown in fig.5.

  • Page 34: Functions And Settings

    After operation, switch off the unit with the power switch. 3.2 BASIC The LUXOR has a LCD display and 4 button used to access the control panel functions and manage them (fig.7). NOTE - Never wait for more than 60 seconds to press the next button, otherwise the procedure for setting enter into stand-by mode.

  • Page 35: Menu Structure

    LUXOR 3.3 MENU STRUCTURE DMX Address 001 - 512 DMX FUNCTION DMX Channel Mode Mode 1 (23) View DMX Value Pan Inverse No/Yes Tilt Inverse No/Yes P/T Feedback No/Yes FIXTURE SETTING Bl.o.P/T Moving No/Yes Bl.o. Color Change No/Yes Bl.o.Gobo Change...

  • Page 36: Dmx Mode

    3.5 DMX ADDRESSING To able to operate the LUXOR with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX chan- nel, adjust the start address 33 on the LUXOR.

  • Page 37: Connection Of The Dmx Line

    LUXOR 3.7 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 38: Dmx Control

    LUXOR 3.9 DMX CONTROL MODE1 CH Function in MODE 1 Value CH Function in MODE 1 Value Rotation Fast - Slow 128 - 189 Pan 0° - 540° 000 - 255 Stop 190 - 193 Rotation Slow - Fast 194 - 255...
  • Page 39 LUXOR CH Function in MODE 1 Value CH Function in MODE 1 Value R - GOBO 1 IRIS No function 000 - 127 0 - 100% 000 - 255 Rotation Fast-Slow 128 - 189 SHUTTER Stop 190 - 193 000 - 007...

  • Page 40: Information

    LUXOR 3.10 INFORMATION 1. Press the MENU button to enter the main menu and scroll using UP/DOWN button to select FIXTURE INFORMATION, and then press ENTER button. 2. Use UP/DOWN button to select: Fixture use time - Lamp On time - Fireware Version.

  • Page 41: Display Setting

    LUXOR On if DMX On - [On if DMX On] - • In the On if DMX On mode you can turn on the lamp when detected DMX signal. • Press UP/DOWN button to select Yes or No to enable or disable the function.

  • Page 42: Fixture Setting

    LUXOR 3.13 FIXTURE SETTING 1. Press the MENU button to enter the main menu and scroll using UP/DOWN button to select Fixture Setting, and then press ENTER button. 2. Use UP/DOWN button to select: Pan Inverse - Tilt Inverse - P/T Feedback - Bl.o. P/T moving - Bl.o. Color Change - Bl.o.

  • Page 43: Fixture Test

    LUXOR 3.14 FIXTURE TEST 1. Press the MENU button to enter the main menu and scroll using UP/DOWN button to select Fixuture Test, and then press ENTER button. 2. Use UP/DOWN button to select: Auto Test - Manual Test. 3. Press ENTER button to confirm the selection.

  • Page 44: Maintenance

    LUXOR - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.

  • Page 45: Gobo Wheel

    LUXOR 4.3 GOBO WHEEL Fig.11 Fixed Gobos Rotating Gobos Ø 17.8 mm, image Ø 12 mm 4.4 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Faulty fuse Replace a burnt-out fuse by one of the same •...
