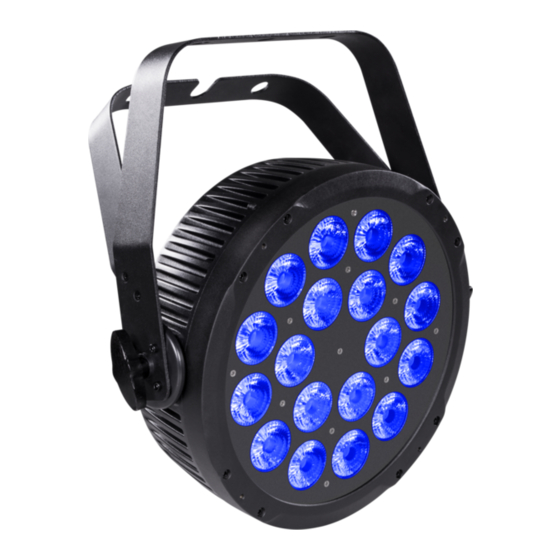

ProLights LUMIPAR18QTOUR User Manual

Super-slim par led
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
LUMIPAR18QTOUR
SUpER-SLiM pARLED
MANUALE UTENTE
USER MANUAL
IT - EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LUMIPAR18QTOUR and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights LUMIPAR18QTOUR

Summary of Contents for ProLights LUMIPAR18QTOUR

  • Page 1 LUMIPAR18QTOUR SUpER-SLiM pARLED MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 15 Bilanciamento biannco 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi Certificato di garanzia Contenuto dell'imballo: • LUMIPAR18QTOUR • Staffa di fissaggio (2pz.) • Cavo di alimentazione • Manuale utente...

  • Page 4: Sicurezza

    LUMipAR18QTOUR ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    LUMipAR18QTOUR INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    - 1 - INTRODUZIONE 1.1 DESCRIZIONE LUMIPAR18QTOUR è un ParLED per utilizzo professionale dal corpo super-slim, concepito per essere un potente wash-light in applicazione Rental/Touring.La sorgente luminosa si compone di 18x10W CREE XML RGBW/FC LEDs ad alta efficienza, concepita offrire una generazione cromatica avanzata, con pieno con- trollo sulla saturazione e temperatura del colore.
  • Page 7 LUMipAR18QTOUR • Peso: 5, 66 kg • Dimensioni (LxAxP): 349x368x93 mm Disegno tecnico 15° 1.0m 85747lx 0.26m 3.0m 9527lx 0.79m 5.0m 3430lx 1.31m 7.0m 1750lx 1.84m 10.0m 857.5lx 2.63m Lux Center Beam Angle: 15° Beam Width Diagramma di luminosità Fig.1...

  • Page 8: Elementi Di Comando E Di Collegamento

    LUMipAR18QTOUR 1.3 ELEMENTI DI COMANDO E COLLEGAMENTI LumiPar18QTour Pannello Posteriore Fig.2 1. STAFFA DI MONTAGGIO 8. SAFETY EYE per l'aggancio al cavo di sicurezza 2. MANOPOLA DI FISSAGGIO per la staffa di 9. POWER IN ( PowerCON IN): per il collegamento...

  • Page 9: Montaggio

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il LUMIPAR18QTOUR può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla doppia staffa (fig.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 10: Funzioni E Impostazioni

    Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 IMPOSTAZIONE BASE Il LUMIPAR18QTOUR dispone di un black OLED display e 4 pulsanti per accesso alle funzioni del pannello di controllo (fig.4). MENU UP DOWN ENTER...

  • Page 11: Struttura Menu

    LUMipAR18QTOUR 3.3 STRUTTURA MENU MENU ð ð Auto Show Auto 1 Speed (0-100) ð Auto 2 Speed (0-100) ð Auto 3 Speed (0-100) ð Auto 4 Speed (0-100) ð Auto 5 Speed (0-100) ð ð Static Fixed Color RGBW ð...

  • Page 12: Modalità Automatica

    LUMipAR18QTOUR ð DMX Address 1 - 512 ð DMX Channel 4 Ch 6 Ch 10 Ch ð Master/Slave Master Slave ð ð White Balance Value (125-255) ð Value (125-255) ð Value (125-255) ð 10 Temperature 40°C 3.4 MODALITÀ AUTOMATICA Per entrare nella modalità automatica e permettere all’unità di svolgere il suo programma Show autono- mamente: • Premere il tasto MENU fino a quando sul display non appare Auto Show, quindi premere il tasto ENTER.

  • Page 13: Modalità Master/Slave

    • Sull’unità master selezionare il programma desiderato come indicato al paragrafo 3.4. • Servirsi dei connettori DMX del LUMIPAR18QTOUR e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 15.
  • Page 14 LUMipAR18QTOUR DMX Address: 33 DMX Address: 37 DMX Address: 41 DMX Address: 45 ... . DMX512 Controller Fig.5 - Esempio di configurazione a 4 canali DMX...

  • Page 15: Collegamenti Della Linea Dmx

    LUMipAR18QTOUR 3.10 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 16: Canali Dmx

    LUMipAR18QTOUR 3.12 CANALI DMX 10 CANALI MODE MODE FUNCTION FUNCTION Value Value 10 Ch 10 Ch DIMMER AUTO SPEED 0~100% 000 - 255 Slow to fast 000 - 255 DIMMER SPEED Preset dimmer speed from display menu 000-051 0~100% 000 - 255...

  • Page 17: Funzioni Dispositivo

    LUMipAR18QTOUR 3.13 FUNZIONI DISPOSITIVO Per il LUMIPAR18QTOUR è possibile accedere alle seguenti funzioni dispositivo: Dimmer • Per entrare nella modalità dimmer e scegliere e simulare diverse curve dimming, premere il tasto MENU ripetutamente fino a quando sul display non compare Dimmer Mode, quindi premere il tasto ENTER.

  • Page 18: Bilanciamento Biannco

    LUMipAR18QTOUR 3.15 BILANCIAMENTO BIANCO • Per impostare il bilanciamento del bianco premere il tasto MENU fino a quando sul display non appare White Balance, quindi premere il tasto ENTER. • Selezionare il colore R, G, B attraverso i tasti UP/DOWN, quindi premere il tasto ENTER.

  • Page 19: Manutenzione

    LUMipAR18QTOUR - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.
  • Page 20 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 21 LUMipAR18QTOUR TABLE OF CONTENTS Safety General instructions Warnings and installation precautions General information 1 Introduction 1. 1 Description 1. 2 Technical specifications 1. 3 Operating elements and connections 2 Installation 2. 1 Mounting 3 Functions and settings 3. 1 Operation 3.

  • Page 22: General Instructions

    LUMipAR18QTOUR WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 23: General Information

    LUMipAR18QTOUR GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 24: Introduction

    The ultra-thin design and the absence of fans make LUMIPAR18QTOUR a big innovation compared to tra- ditional Parcans, offering higher versatility, easy setup and reduced carrying volume..
  • Page 25 LUMipAR18QTOUR Technical drawing 15° 1.0m 85747lx 0.26m 3.0m 9527lx 0.79m 5.0m 3430lx 1.31m 7.0m 1750lx 1.84m 10.0m 857.5lx 2.63m Lux Center Beam Angle: 15° Beam Width Photometric data Fig.1...

  • Page 26: Operating Elements And Connections

    LUMipAR18QTOUR 1.3 OPERATING ELEMENTS AND CONNECTIONS LumiPar18QTour Rear panel Fig.1 1. MOUNTING BRACKET 9. POWER IN (PowerCON IN): for connection to a 2. LOCKING KNOB for the mounting bracket socket (100-240V~/50-60Hz) via the supplied 3. DMX IN (5-pole XLR): mains cable.

  • Page 27: Installation

    - 2 - INSTALLATION 2.1 MOUNTING LUMIPAR18QTOUR may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 28: Functions And Settings

    LUMipAR18QTOUR - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240V~/50-60Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession.

  • Page 29: Menu Structure

    LUMipAR18QTOUR 3.3 MENU STRUCTURE MENU ð ð Auto Show Auto 1 Speed (0-100) ð Auto 2 Speed (0-100) ð Auto 3 Speed (0-100) ð Auto 4 Speed (0-100) ð Auto 5 Speed (0-100) ð ð Static Fixed Color RGBW ð...

  • Page 30: Auto Show

    LUMipAR18QTOUR ð DMX Address 1 - 512 ð DMX Channel 4 Ch 6 Ch 10 Ch ð Master/Slave Master Slave ð ð White Balance Value (125-255) ð Value (125-255) ð Value (125-255) ð 10 Temperature 40°C 3.4 AUTO SHOW If no DMX control signal is present at the DMX INPUT, the unit independently runs through its show pro- gramme provided that the blackout mode is switched off: • Press the button MENU so many times until the display shows Auto Show, then press the button ENTER.

  • Page 31: Master/Slave Mode

    • Press the MENU button to go back or to meet the waiting time to exit the setup menu. To able to operate the LUMIPAR18QTOUR with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the LUMIPAR18QTOUR.
  • Page 32 LUMipAR18QTOUR DMX Address: 33 DMX Address: 37 DMX Address: 41 DMX Address: 45 ... . DMX512 Controller Fig.5 - Example 4 DMX channels configuration...

  • Page 33: Connection Of The Dmx Line

    LUMipAR18QTOUR 3.10 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 34: Dmx Control

    LUMipAR18QTOUR 3.12 DMX CONTROL 10 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 10 Ch 10 Ch DIMMER AUTO SPEED 0~100% 000 - 255 Slow to fast 000 - 255 DIMMER SPEED Preset dimmer speed from display menu 000-051 0~100% 000 - 255...

  • Page 35: Fixture Settings

    LUMipAR18QTOUR 3.13 FIXTURE SETTINGS It is possible to change the parameter value in the following way: Dimmer • Enter in Dimmer mode to select specific dimming curve, press the button MENU so many times until shows Dimmer Mode, and press the button ENTER to confirm.
  • Page 36 LUMipAR18QTOUR • Press the button MENU so many times until shows White Balance, and press the button ENTER to confirm. • Select the color R, G, B through the buttons UP/DOWN, then press the button ENTER. • Using UP/DOWN button, select the desired color value 125 - 255.

  • Page 37: Maintenance

    LUMipAR18QTOUR - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 39 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 44 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
