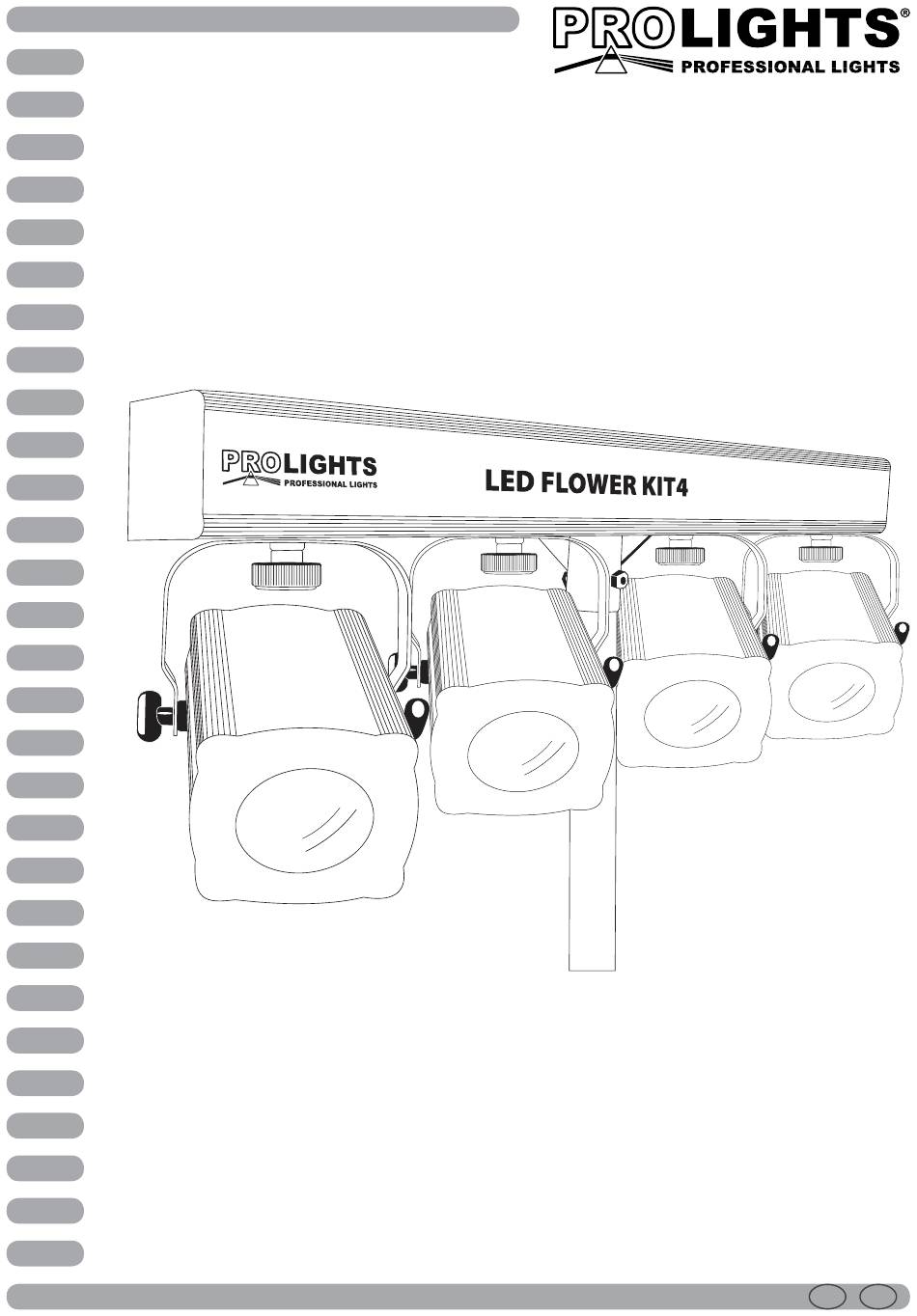

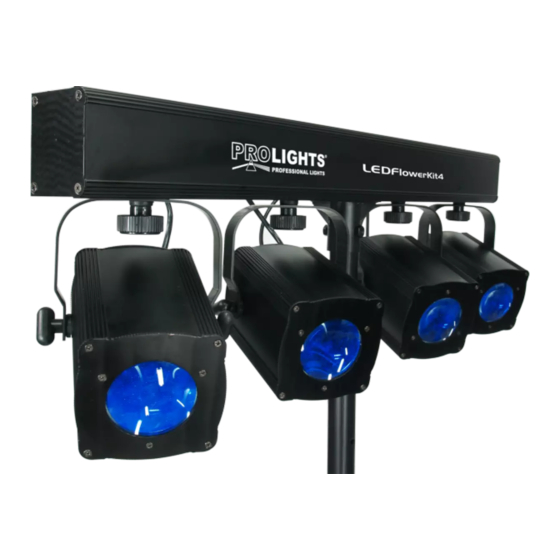

- Page 1 LEDFLOWERKIT4 LIGHTING EFFECT DMX LED Manuale Utente User Manual...
- Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.
-
Page 3: Table Of Contents
2. 12 Costruzione del terminatore DMX 2. 13 Tabella canali DMX 3 Manutenzione 3. 1 Manutenzione e pulizia del sistema ottico Certificato di garanzia • LEDFLOWERKIT4 Contenuto dell'imballo: • Stand in alluminio • Borsa per il trasporto • Manuale utente... -
Page 4: Avvertenze Generali
LEDFLOWERKIT4 ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla • Il dispositivo funziona con pericolosa tensione di rete 230V~. -
Page 5: Introduzione
- 1 - INTRODUZIONE 1.1 DESCRIZIONE LEDFLOWERKIT4 è una soluzione pratica ed efficiente per la riproduzione di giochi di luce in stages mobili e ambienti di dimensioni contenute. LEDFLOWERKIT4 si compone di una barra luci con 4 effetti Monflower a tecnologia LED, ciascuno dotato di 64 LEDs di colore rosso, verde, blu, ambra, bianco. I giochi dinamici e sincronizzati permettono di creare effetti suggestivi grazie ai fasci rapidi, definiti e rotanti mediante l’ap-... -
Page 6: Elementi Di Comando E Di Collegamento
LEDFLOWERKIT4 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO Vista A Fig.1 1. DMX IN (XLR 3 poli): 1 = massa, 2 = DMX -, 3 = DMX + 2. DMX OUT (XLR 3 poli): 1 = massa, 2 = DMX -, 3 = DMX + 3. -
Page 7: Funzioni E Impostazioni
2.2 IMPOSTAZIONE BASE Il proiettore LEDFLOWERKIT4 dispone di un display LCD e 4 pulsanti per l’accesso alle funzioni del pannello di controllo (fig.2). NOTA - Dopo alcuni secondi fra due pressioni dei tasti, la procedura d’impostazione entra in modalità... -
Page 8: Struttura Del Menu
LEDFLOWERKIT4 2.3 STRUTTURA MENU NXXX N001 - N026 SP01 - SP99 AUTO SPXX SPFL FSXX FS00 - FS99 DXXX D001 - D512 DXXX D-PX D-P1 / D-P2 SLAV SOUN SLXX SL00 - SL31 CL.R (ROSSO) CL.G (VERDE CL.B (BLU) CL.Y (AMBRA) CL.U (BIANCO) -
Page 9: Modalità Automatica
• Sull’unità master selezionare il programma desiderato come indicato nel paragrafo 2.4 • Servizi dei connettori DMX del LEDFLOWERKIT4 e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 10. -
Page 10: Collegamenti Della Linea Dmx
LEDFLOWERKIT4 Numero Indirizzo di Indirizzo DMX Prossimo indirizzo di start Prossimo indirizzo di start Prossimo indirizzo di start canali DMX start (esempio) occupati possibile per unità n°1 possibile per unità n°2 possibile per unità n°3 33-34 33-35 2.11 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è... -
Page 11: Tabella Canali Dmx
LEDFLOWERKIT4 2.13 TABELLA CANALI DMX d-P1 Value 001 - 005 PROGRAM01 006 - 011 PROGRAM02 012 - 017 PROGRAM03 018 - 023 PROGRAM04 024 - 029 PROGRAM05 030 - 035 PROGRAM06 036 - 041 PROGRAM07 042 - 047 PROGRAM08 048 - 053... -
Page 12: Manutenzione
LEDFLOWERKIT4 d-P2 Value 001 - 049 050 - 099 GREEN FLASH 100 - 149 BLUE 000 - 255 150 - 199 AMBER 200 - 249 WHITE 250 - 255 SOUND MODE SENSITIVITY 000 - 255 - 3 - MANUTENZIONE 3.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non... -
Page 15: Ledflowerkit4
2. 11 Connection of the DMX line 2. 12 Construction of the DMX termination 2. 13 DMX control 3 Maintenance 3. 1 Maintenance and cleaning the unit Warranty • LEDFLOWERKIT4 Packing content • Tripod stand • Nylon bag • User manual... -
Page 16: General Instructions
LEDFLOWERKIT4 WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are therefore marked with • The unit is supplied with hazardous network voltage (230V~). -
Page 17: Introduction
- 1 - INTRODUCTION 1.1 DESCRIPTION LEDFLOWERKIT4 is an efficient and portable LED solution for lighting yokes reproduction in mobile stages and medium-sized environments. LEDFLOWERKIT4 is composed by a lighting bar with 4 monflower ef- fects based on LED technology, each one equipped with 64 RGBWA LEDs. LED technology allows these fixtures to create striking effects with razor-sharp rotating beams. -
Page 18: Operating Elements And Connections
LEDFLOWERKIT4 1.3 OPERATING ELEMENTS AND CONNECTIONS View A Fig.1 1. DMX IN (3-pole XLR): 1 = ground, 2 = DMX -, 3 = DMX + 2. DMX OUT (3-pole XLR): 1 = ground, 2 = DMX -, 3 = DMX + 3. -
Page 19: Functions And Settings
LEDFLOWERKIT4 - 2 - FUNCTIONS AND SETTINGS 2.1 OPERATION Connect the supplied main cable to a socket (240 V~/50 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. To switch off, disconnect the mains plug from the socket. -
Page 20: Menu Structure
LEDFLOWERKIT4 2.3 MENU STRUCTURE NXXX N001 - N026 SP01 - SP99 AUTO SPXX SPFL FSXX FS00 - FS99 DXXX D001 - D512 DXXX D-PX D-P1 / D-P2 SLAV SOUN SLXX SL00 - SL31 CL.R (ROSSO) CL.G (VERDE CL.B (BLU) CL.Y (AMBRA) CL.U (BIANCO) -
Page 21: Operation In Automatic Mode
2.10 DMX ADDRESSING To able to operate the LEDFLOWERKIT4 with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the LEDFLOWERKIT4. -
Page 22: Connection Of The Dmx Line
LEDFLOWERKIT4 Number of Start address DMX Address Nex possible start Nex possible start Nex possible start DMX channels (example) occupied address for unit No. 1 address for unit No. 2 address for unit No. 3 33-34 33-35 2.11 Connection of the DMX line DMX connection employs standard XLR connectors. -
Page 23: Dmx Control
LEDFLOWERKIT4 2.13 DMX CONTROL d-P1 Value 001 - 005 PROGRAM01 006 - 011 PROGRAM02 012 - 017 PROGRAM03 018 - 023 PROGRAM04 024 - 029 PROGRAM05 030 - 035 PROGRAM06 036 - 041 PROGRAM07 042 - 047 PROGRAM08 048 - 053... -
Page 24: Maintenance
LEDFLOWERKIT4 d-P2 Value 001 - 049 050 - 099 GREEN FLASH 100 - 149 BLUE 000 - 255 150 - 199 AMBER 200 - 249 WHITE 250 - 255 SOUND MODE SENSITIVITY 000 - 255 - 3 - MAINTENANCE 3.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. - Page 25 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
