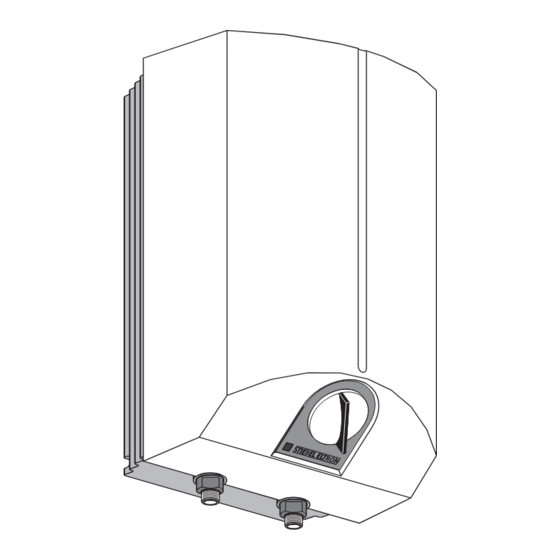

SH 10 S, SH 15 S eltronom
Deutsch
Geschlossene Warmwasserspeicher
Gebrauchs- und Montageanweisung
English
Pressure type hot water storage heaters
Operating and installation instructions
Français
Chauffe-eau électrique à pression
Notice de d'utilisation et montage
Nederlands
Gesloten Boiler
Handleiding voor bedrijf en montage
Die Montage (Wasser- und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem
zugelassenen Fachmann entsprechend dieser Anweisung ausgeführt werden.
This water heater must be installed (water and electrical installation), commissioned and serviced by approved service technicians in
accordance with these instructions.
La pose (plomberie et électricité) ainsi que la première mise en service et la maintenance de cet appareil ne doivent être réalisées que
par un installateur agréé, conformément à cette notice.
De montage (wateraansluiting en elektrische installatie), de eerste ingebruikneming en het onderhoud van dit apparaat mogen
uitsluitend door een erkend installateur volgens deze voorschriften worden uitgevoerd.
®
Deutsch
Mode d'emploi
Gebruiksaanwijzing
Garantie
Technik zum Wohlfühlen
SM 6
2
4
6
12
12 / 13
3
5
7
13
13
3
5
7
13
13
3
5
7
13
13
Advertisement
Table of Contents
Related Manuals for STIEBEL ELTRON SH 10 S eltronom
Summary of Contents for STIEBEL ELTRON SH 10 S eltronom
-
Page 1: Table Of Contents
SH 10 S, SH 15 S eltronom ® Technik zum Wohlfühlen Deutsch SM 6 Geschlossene Warmwasserspeicher Gebrauchs- und Montageanweisung English Pressure type hot water storage heaters Operating and installation instructions Français Chauffe-eau électrique à pression Notice de d'utilisation et montage Nederlands Gesloten Boiler Handleiding voor bedrijf en montage... -

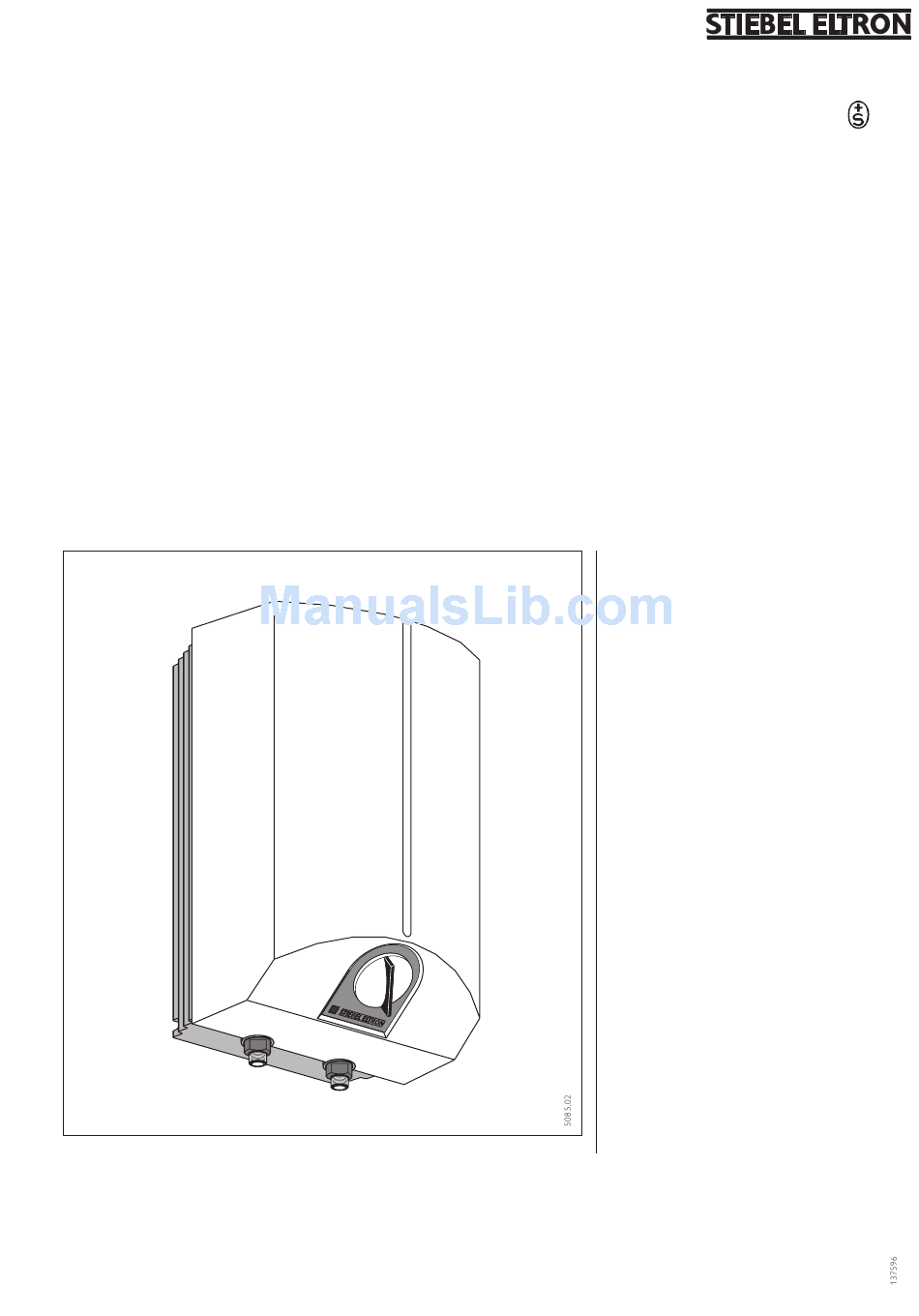

Page 2: Abb. 1/Fig. 1/Afb
