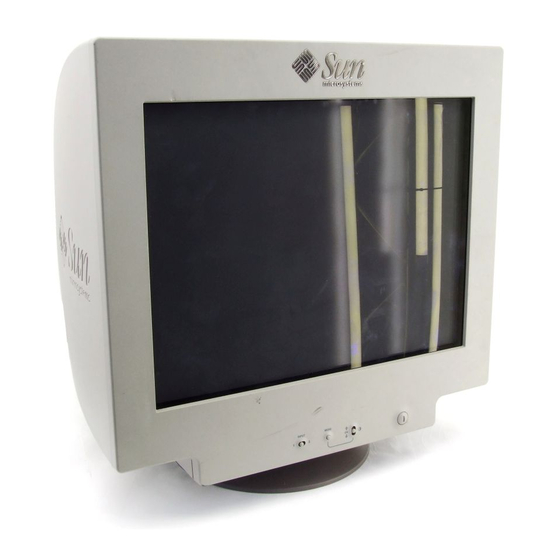

Sun Microsystems GDM-5510 Service Manual

Sun Microsystems GDM-5510 Service Manual

Color graphic display
Hide thumbs Also See for GDM-5510:

Advertisement

SERVICE MANUAL

CRT
Viewable image size
Resolution
Maximun
Recommended
Input signal levels
Standard image area
SPECIFICATIONS
0.24 mm aperture grille pitch
21 inches measured diagonally
90-degree deflection
FD Trinitron
Approx. 403.8 × 302.2 mm (w/h)
(16 × 12 inches)
19.8" viewing image
Horizontal: 2048 dots
Vertical: 1536 lines
Horizontal: 1600 dots
Vertical: 1200 lines
Video signal
Analog RGB: 0.700 Vp-p
(positive), 75 Ω
SYNC signal
H/V separate or composite sync:
TTL 2.2 kΩ, Polarity free
Sync on Green: 0.3 Vp-p
(negative)
Approx. 388 × 291 mm (w/h)
3
× 11
1
(15
/
/
inches)
8
2
or
Approx. 364 × 291 mm (w/h)
× 11
(14
3
/
1
/
inches)
8
2
GDM-5510
N. Hemisphere Model
S. Hemisphere Model
Deflection frequency*
Horizontal: 30 to 130 kHz
Vertical: 48 to 170 Hz
AC input voltage/current 100 to 240 V, 50 – 60 Hz, 2.0 – 1.0 A
Power consumption
Approx. 135 W
Operating temperature
10°C to 40°C
Dimensions
Approx. 510
(19
Mass
Approx. 31.5 kg (69 lb 7 oz)
Plug and Play
DDC2B/DDC2Bi, GTF**
* Recommended horizontal and vertical timing condition
• Horizontal sync width duty should be more than 4.8% of
total horizontal time or 0.8 µs, whichever is larger.
• Horizontal blanking width should be more than 2.3 µsec.
• Vertical blanking width should be more than 450 µsec.
** If the input signal is Generalized Timing Formula (GTF)
compliant, the GTF feature of the monitor will automatically
provide an optimal image for the screen.
Design and specifications are subject to change without notice.
COLOR GRAPHIC DISPLAY
Chassis No. SCC-L33N-A
CR1
CHASSIS
× 508 × 505 mm (w/h/d)
× 20 × 20 inches)
3
/
4
