SERVICE MANUAL

( )
CRT
0.23 – 0.27 mm aperture grille pitch
24 inches measured diagonally
90-degree deflection
FD Trinitron
Approx. 482.1 × 308.2 mm (w/h)
Viewable image size
(19 × 12
22.5" viewing image
Resolution
Recommended (16:10)
Input signal levels
Video signal
SYNC signal
Standard image area
16:10
4:3
5:4
1
/
inches)
4
Horizontal: 1920 dots
Vertical: 1200 lines
Analog RGB: 0.700 Vp-p
(positive), 75 Ω
H/V separate or composite sync:
TTL 2 .2k Ω , Polarity free
Sync on Green: 0.3 Vp-p
(negative)
Approx. 474 × 296 mm (w/h)
3
× 11
3
(18
/
/
inches)
4
4
Approx. 395 × 296 mm (w/h)
× 11
5
3
(15
/
/
inches)
8
4
Approx. 370 × 296 mm (w/h)
× 11
5
3
(14
/
/
inches)
8
4

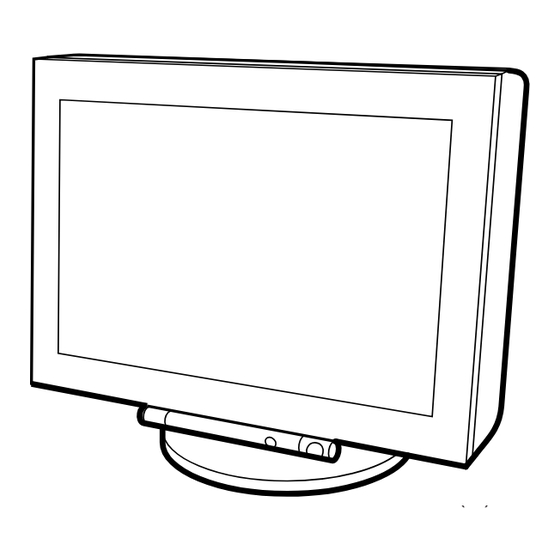

GDM-FW9010
N.Hemisphere Model
( )
SPECIFICATIONS
Deflection frequency*
AC input voltage/current 100 to 240 V, 50/60 Hz, 2.2 – 1.2 A
Power consumption
Operating temperature
Dimensions
Mass
Plug and Play
Supplied accessories
* Recommended horizontal and vertical timing condition
• Horizontal sync width duty should be more than 4.8% of
total horizontal time or 0.8 µs, whichever is larger.
• Horizontal blanking width should be more than 2.3 µsec.
• Vertical blanking width should be more than 450 µsec.
** If the input signal is Generalized Timing Formula (GTF)
compliant, the GTF feature of the monitor will automatically
provide an optimal image for the screen.
Design and specifications are subject to change without notice.
COLOR GRAPHIC DISPLAY
Chassis No. SCC-L34C-A
G1W
CHASSIS
Horizontal: 30 to 121 kHz
Vertical: 48 to 160 Hz
Approx. 170 W (with no USB devices
connected)
10˚C to 40˚C
Approx. 571.5 × 500 × 522
mm (w/h/
× 19
× 20
1
3
5
d) (22
/
/
/
inches)
2
4
8
Approx. 42 kg (92 lb 10 oz)
DDC1/DDC2B/DDC2Bi, GTF**
• This operating instruction
