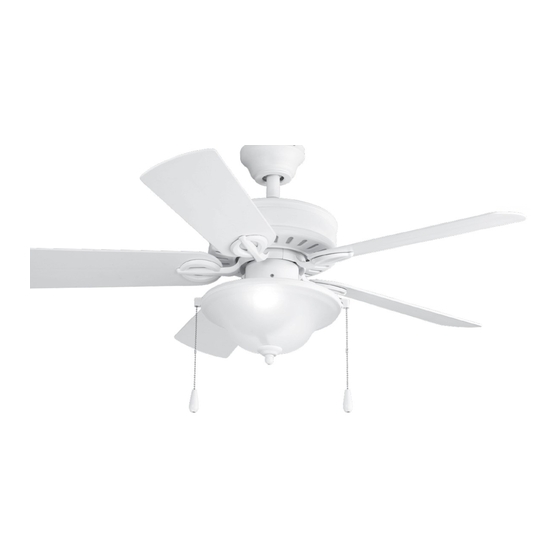

42" Knit Ceiling Fan
Owners Manual
Ventilador de Techo de 106.7cm
Manual del Propietario
SKU 355-7007

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Knit and is the answer not in the manual?

Questions and answers

Related Manuals for Turn of the century Knit

Summary of Contents for Turn of the century Knit

  • Page 1 LISTED 42” Knit Ceiling Fan Owners Manual Ventilador de Techo de 106.7cm Manual del Propietario SKU 355-7007...

  • Page 2: Table Of Contents

    42” Knit Ceiling Fan UL Model No. EF200M(E)-42 Table of Contents Safety Rules ........1 Unpacking Your Fan .....2 Installing Your Fan .......3 Operating Your Fan ......10 Care of Your Fan ......11 Troubleshooting ......11 Specifications .......12 Warranty Information ....13 QUESTIONS, PROBLEMS, MISSING PARTS: Please do not return to retailer: Call 1-800-749-3267 for any missing parts or questions regarding installation.

  • Page 3: Safety Rules 1

    Safety Rules 1. READ AND SAVE THESE INSTRUCTIONS To reduce the risk of electric shock, ensure electricity Avoid placing objects in the path of the blades. has been turned off at the circuit breaker or fuse box To avoid personal injury or damage to the fan and before beginning.

  • Page 4: Unpacking Your Fan

    2. Unpacking Your Fan Unpack your fan and check the contents. You should have the following items: Blade Attachment Hardware (15 screws, rubber washers 1. Fan Motor Assembly 5. Ball/downrod Assembly pre-attached to the brackets) 2. Canopy 6. Light Kit with Glass Shade Mounting Hardware 3.

  • Page 5: Installing Your Fan 3

    Installing Your Fan 3. Tools Required Figures 1, 2, and 3 are examples of differ- ent ways to mount the outlet box. Phillips screw driver, straight slot screw driver, adjustable wrench, step ladder, and wire cutters. Mounting Options If there isn’t an existing outlet box, then read the following instructions.

  • Page 6: Hanging The Fan

    Hanging the Fan Standard Ceiling clevis pin and bend to ensure security, as noted in the circle inset of Figure 6. Mounting REMEMBER to turn off the power. 5. Tighten the two screws on top of the fan Follow the steps below to hang your 1.
  • Page 7 “Close-to-Ceiling” the collar at the top of the motor (Figure 9). Mounting 5. Align the mounting holes with the holes 1. Remove the mounting plate from the in the motor and fasten, using the three canopy by loosening the four screws on screws and lock-washers removed in the top of the canopy.
  • Page 8 Making the Electrical 4. Carefully lift the assembly up to the ceil- ing mounting plate and hang the fan Connections on the hook provided by utilizing one of the holes at the outer rim of the ceil- ing canopy (Figure 11). If using stan- REMEMBER to disconnect the power.
  • Page 9 Finishing the Fan 4. Connect the blue wire for the light kit to SUPPLY CIRCUIT the black household wire. Installation 5. Turn the wire connections upward, spreading them apart so the green (ground) and white wires will be on one STANDARD CEILING MOUNTING side of the outlet box and the black and Outlet...
  • Page 10 Light Kit Option 2. Install the remaining two mounting screws into the holes in the canopy and PLEASE REMOVE RUBBER MOTOR STOPS tighten firmly. Your fan is supplied with a light kit assembly ON THE BOTTOM OF THE FAN BEFORE 3.

  • Page 11: Fan Without Light Kit

    Fan without Light Kit Blade Balancing 1. Remove the switch cap from the light kit. All blades are grouped by weight. Because 2. Insert the plastic plug to the holes of the natural woods vary in density, the fan may switch housing.

  • Page 12: Operating Your Fan

    10. Operating Your Fan WAIT FOR THE FAN TO STOP BEFORE RE- VERSING THE DIRECTION OF THE BLADE RO- TATION. Turn on the power and check the operation Warm weather - (Forward) A downward air of the fan. The pull chain controls the fan flow creates a cooling effect as shown in speed as follows: 1 pull - High, 2 pulls - Figure 15.

  • Page 13: Care Of Your Fan

    Troubleshooting Care of Your Fan Here are some suggestions to help you Problem Solution maintain your fan. 1. Because of the fan’s natural movement, Fan will not start Check the main and branch circuit fuses or breakers some connections may become loose. CAUTION: Make sure the main power is off.

  • Page 14: Specifications

    12. Specifications GROSS CUBE FAN SIZE SPEED VOLTS AMPS WATTS WEIGHT WEIGHT FEET 0.25 1620 18.26 20.02 42” 0.39 2850 1.34 High 0.52 3820 These are approximate measures. They do not include Amps and Wattage used by the light kit.

  • Page 15: Warranty Information 13

    Warranty Information 13. Lifetime Limited Warranty Lifetime Warranty on Motor The manufacturer warrants the fan motor to be free from defects in workmanship and material present at the time of shipment from the factory for a lifetime after the date of purchase by the original purchaser.
  • Page 16 Knit de 42” Número de Modelo UL EF200M(E)-42 Ventilador de techo Índice Normas de seguridad ....... 1 Cómo desempacar el ventilador ..2 Cómo instalar el ventilador ..... 3 Cómo operar el ventilador ....10 Cuidado del ventilador ..... 11 Solución de problemas ....

  • Page 17: Normas De Seguridad

    1. Normas de seguridad LEE LAS INSTRUCCIONES Y GUÁRDALAS Para disminuir el riesgo de descarga eléctrica, asegúrate Evita colocar objetos en la trayectoria de las aspas. de que la electricidad ha sido apagada en el cortacircuitos Para evitar lesiones, o daños al ventilador y otros objetos; o la caja de fusibles antes de comenzar la instalación.

  • Page 18: Cómo Desempacar El Ventilador 2

    Cómo desempacar el ventilador 2. Desempaca tu ventilador y revisa el contenido. Deberá tener las siguientes piezas: Herrajes de montaje de aspas (15 tornillos, arandelas de goma 1. Ensamblado del motor 5. Ensamblado de tubo bajante/bola preinstaladas al Soportes del aspa) 2.

  • Page 19: Cómo Instalar El Ventilador

    3. Cómo instalar el ventilador Herramientas Las figuras 1, 2 y 3 son ejemplos de Soporte fuerte diferentes formas de montar la caja necesarias eléctrica. Destornillador Phillips, destornillador plano, llave ajustable, escalera de tijera y Placa de Caja cortacables. montaje en Opciones de eléctrica el techo...
  • Page 20 Cómo colgar el Montaje de techo no apretarlo contra el cableado dentro del tubo bajante. Inserta el pasador tipo estándar ventilador horquilla en el orificio cercano al extre- mo del perno y dóblalo para garantizar 1. Retira la placa de montaje de la cubi- RECUERDA desconectar la corriente.
  • Page 21 Montaje “Cerca del motor del ventilador a través de la Collarín cubierta de techo sobre el collarín Techo” parte superior motor Tornillo y arandela de (Figure 9). 1. Retira la placa de montaje de la cubierta seguridad (3 tornillos) aflojando los cuatro tornillos de la parte 5.
  • Page 22 Cómo hacer 4. Con cuidado alza el ensamblado hacia Montaje cerca Montaje la placa de montaje del techo y cuelga las conexiones del techo estándar el ventilador del gancho suministrado usando uno de los orificios en el borde eléctricas exterior de la cubierta de techo (Figura 11).
  • Page 23 Finalizar la instalación 3. Conecta el cable negro del motor del CIRCUITO DE SUMINISTRO ventilador al cable negro de suministro del ventilador de energía (positivo) usando una tuerca de cable (Figura 12). MONTAJE DE TECHO ESTÁNDAR 4. Conecta el cable azul para el kit de luces al cable negro del circuito de la casa.
  • Page 24 Opción juego de 2. Instala los dos tornillos de montaje restantes en los orificios de la cubierta y RETIRA LOS TOPES DE GOMA DEL MOTOR luces aprieta firmemente. EN LA PARTE INFERIOR DEL VENTILADOR 3. Ahora puedes proceder a montar las ANTES DE INSTALAR LAS ASPAS O PROBAR Su ventilador viene empaquetado con un EL MOTOR.
  • Page 25 Equilibrar las aspas (incluidos) en el juego de luces. Punto en 6. Inserte la lámpara de vidrio y asegúrela Todas las aspas se agrupan por peso. el techo con la tuerca. La cadena de tirar debe Como las maderas naturales varían en salir del soporte.

  • Page 26: Cómo Operar El Ventilador 10

    Cómo operar el ventilador 10. Clima fresco - (Reversa) Un flujo de aire Interruptor hacia arriba mueve el aire cálido lejos del ESPERA A QUE SE DETENGA EL VENTILADOR de reversa techo como se muestra en la Figura 16. ANTES DE INVERTIR LA DIRECCIÓN DE GIRO DE LAS ASPAS.

  • Page 27: Cuidado Del Ventilador

    Solución de problemas Cuidado del ventilador Problem Solución Aquí tienes algunas sugerencias para el El ventilador no Verifica fusibles o disyuntores principales y secundarios. mantenimiento de tu ventilador. PRECAUCIÓN: Asegúrate de que esté desactivada la enciende electricidad principal. Verifica conexiones de cables en línea 1.

  • Page 28: Especificaciones 12

    Especificaciones 12. PIES CÚB. PESO PESO PIES TAMAÑO VELOCIDAD VOLTIOS AMPERIOS VATIOS X MIN. NETO BRUTO CÚB. Baja 0.25 1620 18.26 20.02 42” Media 0.39 2850 1.34 Alta 0.52 3820 Estas son las medidas aproximadas. No incluyen ni el amperaje ni el vataje consumido por el kit de luces.

  • Page 29: Información De Garantía

    Garantía limitada de por vida Garantía de por vida para el motor El fabricante garantiza de por vida, a partir de la fecha de compra por el comprador original, que el motor del ventilador no presenta defectos de fabricación ni de material desde la fecha de salida de la fábrica.
