Bicker UPSI-2403 User Manual

Dc ups system
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

|
UPSI-2403
Benutzerhandbuch / User's Manual
Deutsch
English

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Bicker UPSI-2403

Summary of Contents for Bicker UPSI-2403

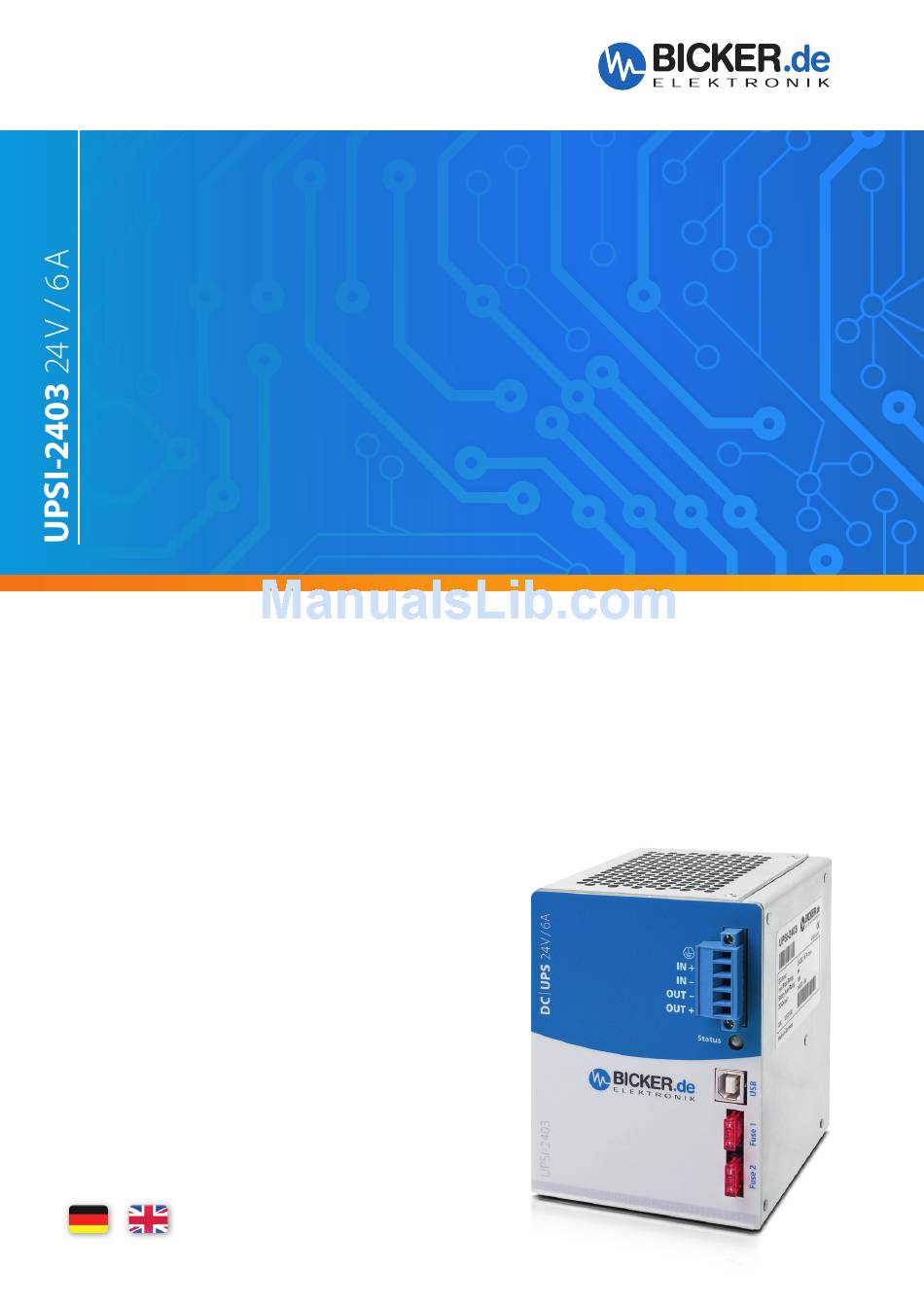

  • Page 1 UPSI-2403 Benutzerhandbuch / User’s Manual Deutsch English...

  • Page 2: Benutzerhandbuch Upsi

    Benutzerhandbuch UPSI-2403 UPSI-2403 DC -USV-System...

  • Page 3: Table Of Contents

    Benutzerhandbuch UPSI-2403 Allgemeines und Sicherheitshinweise ......5 Lieferumfang ..................5 Optional erhältliches Zubehör ..........5 Technische Daten..............6 Funktionsprinzip ..............8 Netz-Betrieb ..................8 Batterie-Betrieb ................... 8 LED-Anzeige ................9 Montage und Inbetriebnahme ......... 10 DC-Stecker ..................11 USB-Schnittstelle (Standard B) ..........11 Befehlssätze ..................
  • Page 4 Benutzerhandbuch UPSI-2403 Ihre Vorteile auf einen Blick Kontinuierliche Überwachung der Batteriekapazität Software „UPSI | Control Center“ unter www.bicker.de verfügbar Batterie-Kapazitäts- und Lifetime-Anzeige Abschaltung auch bequem über Timerfunktion möglich Shutdown-Unterdrückung während der Startphase Überlast- und Kurzschluss-Schutz am Ausgang Automatischer Neustart durch Reboot-Funktion Lastsensor verhindert ungewollte Entladung Batterielader vor Übertemperatur geschützt...

  • Page 5: Allgemeines Und Sicherheitshinweise

    Herzlichen Glückwunsch zu Ihrer neuen UPSI-2403! Dieses Handbuch soll Sie mit den Komponenten und Eigenschaften der DC-USV UPSI-2403 vertraut machen. Wir haben alle Sorgfalt walten lassen, um in diesem Handbuch vollständige und genaue Informationen über unser Produkt zu liefern. Für möglicherweise vorhandene Fehler kann jedoch keine Haftung übernommen werden.

  • Page 6: Technische Daten

    Benutzerhandbuch UPSI-2403 2 Technische Daten der DC-USV UPSI-2403 T e c h n i s c h e D a t e n Eingangsspannung 24 V DC (22,5…28 V) Eingangsstrom 6,7 A max. Ausgangsspannung Im Normalbetrieb: ca. 0,5 V unterhalb der Eingangsspannung Im Batteriebetrieb: ca.
  • Page 7 S o f t w a r e s p e z i f i s c h e A n g a b e n USV-Software „UPSI Control Center“ (ab Windows® XP) zum Download unter www.bicker.de Shutdownerkennung Via USV-Software „UPSI Control Center“...

  • Page 8: Funktionsprinzip

    0,5 V DC liegt direkt am Verbraucher (z. B. PC) an. Der interne Batteriepack wird von der UPSI-2403 geladen. Die LED leuchtet grün und über die USB-Schnittstelle wird „Power ok“ signalisiert . Etwa alle 10 Minuten wird ein Batterietest durchgeführt. Bei defektem Batteriepack oder Leitungsbruch blinkt die LED rot/grün.

  • Page 9: Led-Anzeige

    Die LED leuchtet grün, solange eine Eingangsspannung (>20 V DC) vorhanden ist. Power fail (Netzausfall) Die LED leuchtet orange, sobald die DC-USV UPSI-2403 in den Batterie-Betrieb schaltet (Eingangsspannung <20 V DC). Battery low (Batterie schwach) Die LED blinkt im Batterie-Betrieb rot/orange, wenn die Kapazität des internen Batteriepacks abnimmt (Batteriespannung sinkt auf <21 V).

  • Page 10: Montage Und Inbetriebnahme

    Die Einbaulage der DC-USV UPSI-2403 ist waagrecht. Es ist sicherzustellen, dass im Betrieb eine ausreichende Konvektion erfolgt. Alle Anschluss-Leitungen müssen entsprechend dem Eingangsstrom der UPSI-2403 (6,7 A) dimensioniert und abgesichert werden. Der empfohlene Querschnitt für die Anschluss-Leitungen ist 1,5 mm Vor dem Einschalten ist die ordnungsgemäße Verkabelung sicherzustellen.

  • Page 11: Dc-Stecker

    OUT – 2 Ausgang (–) binder (5-polig) ist im Lieferumfang der OUT+ 1 Ausgang (+) DC-USV UPSI-2403 enthalten. 5.2 USB-Schnittstelle (Standard B) Über die USB-Schnittstelle erfolgt die Abfrage der Sensorwerte, das Setzen der Parameter und mögliche Firmware-Updates. 1 USB + 2 USB D –...

  • Page 12: Faq / Fehlerbehebung

    Benutzerhandbuch UPSI-2403 6 FAQ / Fehlerbehebung Einsatz ohne UPSI | Control Center Der Einsatz der UPSI-2403 kann ohne „UPSI | Control Center“ erfolgen. Hierzu müssen die gewünschten Parameter im Vorfeld über das „UPSI | Control Center“ eingestellt werden. PC „stürzt“ im USV-Betrieb ab Leitungsbruch oder Sicherungsdefekt auf der Batterieseite Lastsensor in USV-Software „UPSI | Control Center“...
  • Page 13 Benutzerhandbuch UPSI-2403 Notizen...
  • Page 14 User’s Manual UPSI-2403 UPSI-2403 DC UPS System...
  • Page 15 User’s Manual UPSI-2403 General Information and Safety Warnings ....17 Contents of Delivery ..............17 Optional Accessories ..............17 Technical Data ..............18 Functional Description ............20 Mains operation mode ............... 20 Battery operation mode ............. 20 LED Display ................21 Installation and Start up ............
  • Page 16 User’s Manual UPSI-2403 Your advantages at a glance Continuous monitoring of battery capacitance Software „UPSI | Control Center“ available at www.bicker.de Battery capacity and lifetime display Comfortable switch-off via timer function also possible Shutdown suppression during start-up Output with overload and short-circuit protections...

  • Page 17: General Information And Safety Warnings

    1 General Information and Safety Warnings Congratulations for choosing the UPSI-2403! This manual explains the components and properties of the DC UPS UPSI-2403. All infor- mation contained in this manual has been revised thoroughly to ensure accuracy and completeness. Yet Bicker Electronic accepts no liability for any omissions or faults. We will appreciate any notifications regarding faults, suggestions for improvements and criticism.

  • Page 18: Technical Data

    User’s Manual UPSI-2403 2 Technical Data of the DC UPS UPSI-2403 T e c h n i c a l d a t a Input voltage 24 V DC (22.5…28 V) Input current 6.7 A max. Output voltage In normal mode: app. 0.5 V below input voltage In battery mode: app.
  • Page 19 User’s Manual UPSI-2403 S o f t w a r e s p e c i f i c d a t a UPS software „UPSI Control Center“ (Windows® XP or higher) to download at www.bicker.de Shutdown detection Via UPS Software „UPSI Control Center“...

  • Page 20: Functional Description

    0.5 V DC is provided directly at the consumer load (e. g. PC). The internal battery pack is charged by the UPSI-2403. The LED is green and the USB interface signalises “Power ok“. App. every 10 minutes a battery test is performed. In case of a defective battery pack or a cable brake, the LED flashes red/green.

  • Page 21: Led Display

    The LED is green as long as an input voltage (>20 V DC) is present. Power fail (mains power failure) The LED turns to orange as soon as the DC UPS UPSI-2403 switches to battery mode (input voltage <20 V DC).

  • Page 22: Installation And Start Up

    Ensure there is sufficient convection during operation. All connector cables must be dimensioned for the input current of the UPSI-2403 (6.7 A) and an according additional protection must be provided and fused. The recommended cross section for the connector cables is 1.5 mm Before switching on the unit, make sure all connections are correct.

  • Page 23: Dc Connector

    2 Output (–) connector is included in the delivery of OUT+ 1 Output (+) the DC UPS UPSI-2403. 5.2 USB Interface (Standard B) Via USB interface the sensor values can be queried, parameters can be set and firmware updates can be performed.

  • Page 24: Faq / Troubleshooting

    User’s Manual UPSI-2403 6 FAQ / Troubleshooting Operation without UPSI | Control Center It is possible to operate the UPSI-2403 without „UPSI | Control Center“. For this purpose, the desired parameters must be set in advance via „UPSI | Control Center“.
  • Page 25 User’s Manual UPSI-2403 Notes...
  • Page 26 Bicker Elektronik GmbH Ludwig-Auer-Straße 23 86609 Donauwörth · Germany Tel. +49 (0) 906 70595-0 +49 (0) 906 70595-55 Irrtümer und technische Änderungen vorbehalten. Windows® ist ein eingetragenes Warenzeichen der Firma Microsoft Corp. E-Mail info@bicker.de Subject to errors and technical modifications.
