ZN-D100VE


This manual has been designed to guide you through basic settings of your IP devices, such as installation and
configuration for using them.

Step1. . Assemble and install IP device

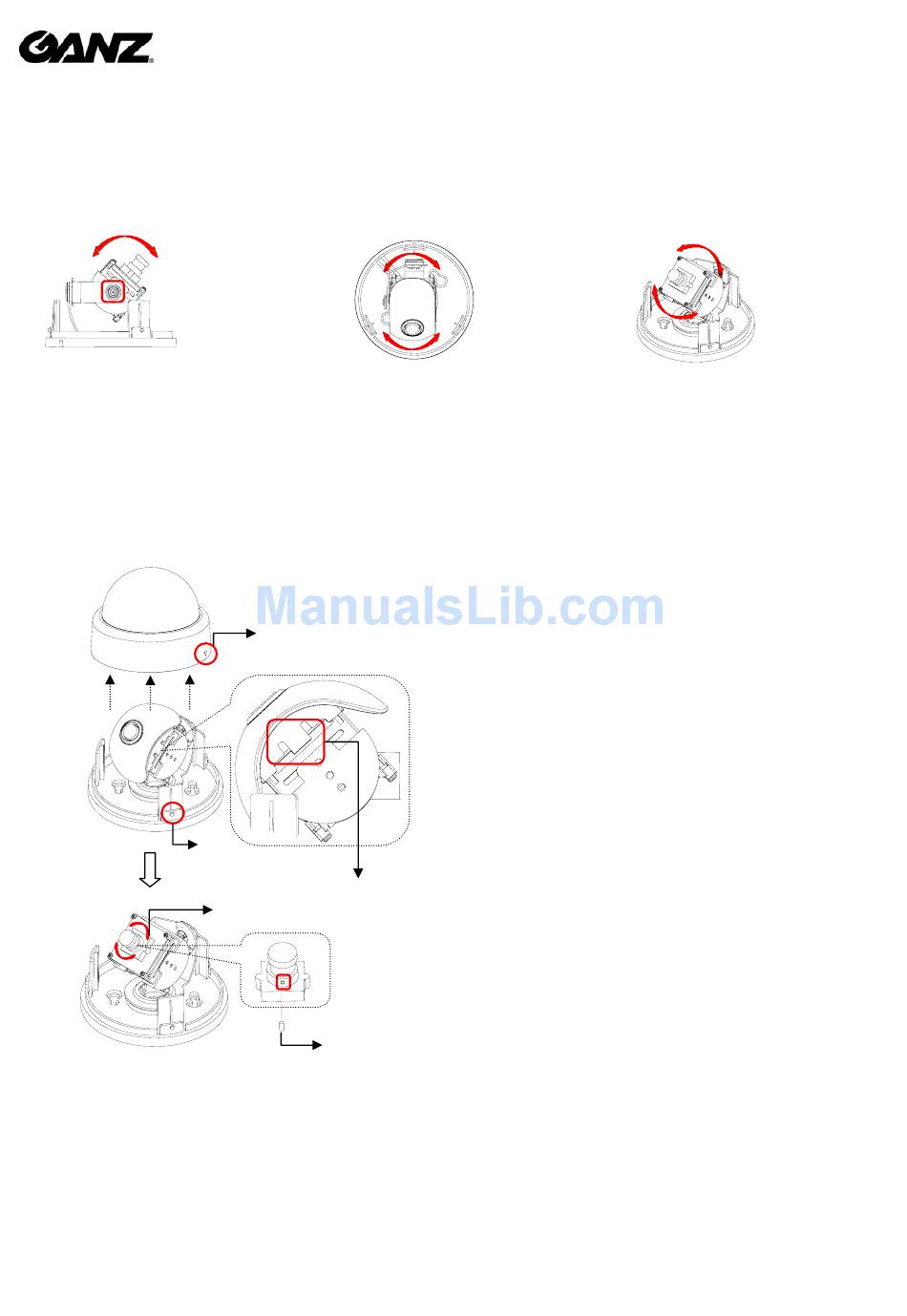

Manual adjustment for 3‐axis movements
After  installation,  make  a  manual  adjustment  on  the  inner  liner.  Perform  3‐axis  movements  manually  by
turning  the  inner  liner  to  different  directions  as  above,  and  check  if  it  moves  properly.  After  adjustment,
fasten the screw of the rotation axis.



Lens Focus Adjustment

* Models herein and their appearance are subject to change without any prior notice.

2010/2‐1

Quick User Guide
A

B
C
D

E
1) Open the dome cover from the device.
2) Uncover the latch(C) carefully to
remove the lens cover.
3) Rotate the lens focus ring(D) to adjust
the focus and fasten the screw(E)
using the included hex wrench.
4) Push the lens cover to the module
until the latch(C) clicks into position.
5) Attach the dome cover by aligning
protrusion on the body (B) with the
inverted triangle mark of the dome
cover (A). Turn the dome cover
clockwise to lock.
1




Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ZN-D100VE and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Ganz ZN-D100VE

Summary of Contents for Ganz ZN-D100VE

  • Page 1   ZN-D100VE Quick User Guide        This manual has been designed to guide you through basic settings of your IP devices, such as installation and  configuration for using them.    Step1. . Assemble and install IP device Manual adjustment for 3‐axis movements    After  installation,  make  a  manual  adjustment  on  the  inner  liner.  Perform  3‐axis  movements  manually  by  turning  the  inner  liner  to  different  directions  as  above,  and  check  if  it  moves  properly.  After  adjustment, ...
  • Page 2   Installation        Connect  the  LAN  cable  and  power  supply  cable  with  the  camera.  For  the  detailed  information,  please  refer  to  the Step2.      Place  the  installation  template  2)  (which  is  included  in  the  package)  on  the ceiling.     ...
  • Page 3   Step2. Connect cables to IP device Connect each cable to the device. To see the correct positions of all connectors, refer to the following image  below. LAN  DC 12V  * Models herein and their appearance  are subject to change without any prior  notice.  Power Adaptor Connector (DC 12V)  Make sure the polarity is correct. Incorrect connection may  cause malfunction or damage to the IP device.    Caution     Step3. Set up network environment The  default  IP  address  of  your  IP  device  is  192.168.XXX.XXX.  You  can  find  the  available  IP  address  from  the  MAC ...
  • Page 4   STEP4. View video on web page View  the  live  video  on  a  web  page  using  your  IP  device  and  its  IP  address.  To  have  the  correct  IP  address  ready and use it on a web page:    Convert a MAC address to an IP address.  (The MAC address is attached on the side or bottom of the device.)    MAC address = 00‐1C‐B8‐C0‐14‐B1 → IP address = 192.168.20.177 the Hexadecimal number to Decimal number.     Open a web browser and enter the IP address of the device.  Click Continue to this website (not recommended) as below.  (The explanation and captured images at this manual are mainly on the basis of Internet Explorer 7.0) ...
  • Page 5     Wait for a few seconds while the web page loads. The live video is displayed as below.      If  the  live  video  is  not  displayed  and  “Can  not  Create  XMLDOMDocument  Install  MSXML4.0”  message is shown as below, please download and Install from the link below.  http://www.microsoft.com/downloads/details.aspx?familyid=3144B72B‐B4F2‐46DA‐B4B6‐ C5D7485F2B42&displaylang=en  (VCA Library requires MS XML 4.0 library which is an xml parser made by Microsoft.)        2010/2‐1    5 ...
  • Page 6   Step5. Setting IP Address To set up the Network configuration:      Click Setup on the upper right of the web page. The login page is displayed as below.  Enter the default user name (root) and the default password (pass), and then select OK.    The default username  and password are:  root and pass.      Click System Options, and then select TCP/IP from the drop‐down menu.    To change the IP address, please make sure to check and have the correct Subnet mask and Gateway ready. To  use DHCP, select Obtain an IP address via DHCP.     To learn how to set up the web page for advanced configuration, refer to the Web Page User's Manual, which  is available on the SDK at the following path.   {SDK root}\DOC\ 2010/2‐1    6 ...

  • Page 7: More Information

      Advanced setup (ZNS-GIT IPAdminTool) ZNS‐GIT IPAdminTool is a utility program for IP products. Following list shows a part of features that ZNS‐GIT  IPAdminTool provides.  Configure IP address, Subnet mask and Gateway  Shows network related information such as MAC address  Updates firmware   Reboots the device  ZNS‐GIT IPAdminTool is provided with SDK at the following SDK path.  {SDK root}\BIN\TOOLS\AdminTool\   More Information To learn more about using other features of your devices, refer to the manual, which is available on the SDK at  the following path.   {SDK root}\DOC\   2010/2‐1    7 ...
