- Page 1 OWNER MANUAL MANUALE D’USO UP 2082 DUAL AMPLIFIER DOPPIO AMPLIFICATORE UP 2162...
-
Page 3: Table Of Contents
INDEX INDICE ENGLISH SAFETY PRECAUTIONS OPERATING PRECAUTIONS DESCRIPTION FRONT PANEL REAR PANEL ‘PRIOR IN1’ AND ‘MUTE IN1’ COMMANDS LOUDSPEAKER CONNECTION POWER SUPPLY VOLTAGE CHANGE SPECIFICATIONS EXAMPLE OF CONNECTIONS ITALIANO AVVERTENZE PER LA SICUREZZA PRECAUZIONI D’USO DESCRIZIONE PANNELLO FRONTALE PANNELLO POSTERIORE COMANDI “PRIOR IN1”... -
Page 4: Safety Precautions
The manual is to be considered an integral part of this product and must accompany it when it changes ownership as a reference for correct installation and use as well as for the safety precautions. RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this product. WARNING WARNING: To prevent the risk of fire or electric shock, never expose this product to rain or humidity. -
Page 5: Operating Precautions
RCF etc.), which must guarantee the security of the system / installation over time, also considering, for example, the mechanical vibrations normally generated by transducers. To prevent the risk of falling equipment, do not stack multiple units of this product unless this possibility is specified in the user manual. -
Page 6: Description

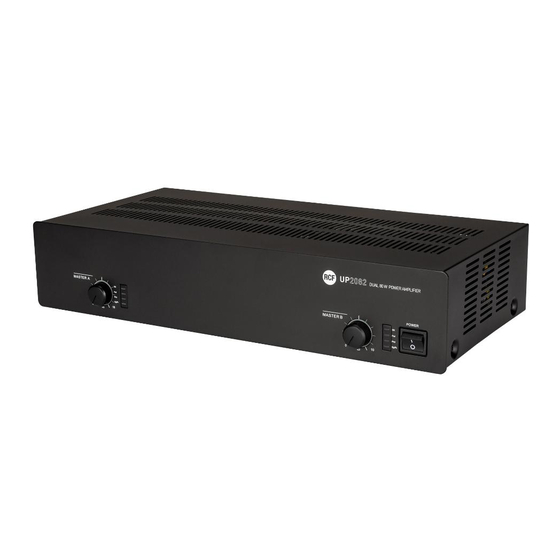

DESIGNED TO GUARANTEE RELIABILITY AND HIGH PERFORMANCES. DESCRIPTION UP 2082 and UP 2162 are devices with 2 separated and independent 80 W (UP 2082) / 160 W (UP 2162) amplifiers, each having 2 audio inputs, of which one with priority function through a closing contact. -
Page 7: Rear Panel
signal level that allows to get the amplifier maximum power ‘ ’ he internal limiter circuit helps to avoid the amplifier overload yet it is advisaBle to reduce the master sig/pK led respective volume when the is continuously indicating red MASTER B volume control Amplifier A LEDs (see : ‘Amplifier B LEDs’). -
Page 8: Prior In1' And 'Mute In1' Commands
Amplifier B TREBLE tone control. Amplifier B BASS tone control. Amplifier A output (UP 2082: max. 80 W, UP 2162: max. 160 W) to loudspeakers (100 / 70 V constant voltage line – 4 Ω impedance). Use 1 output only (read the section ‘Loudspeaker connection’). -
Page 9: Loudspeaker Connection
Loudspeaker models shall be chosen by considering the max. power (UP 2082: 80 W on 4 Ω load, UP 2162: 160 W on a 4 Ω load) that the amplifier can deliver. Loudspeaker line should be as short as possible; long cables may need large wire cross-sections. -
Page 10: Power Supply Voltage Change
POWER SUPPLY VOLTAGE CHANGE IMPORTANT: T IMPORTANT hIs MANuAl secTION cONceRNs quAlIfIed PeRsONNel ONly he fOllOwINg INsTRucTIONs ARe TO be IgNORed by useRs Make sure the device is not connected to the mains (unplug the power cable). Remove the lid. Inside there are 2 identical amplifiers: the voltage change must be applied to both. -
Page 11: Specifications
SPECIFICATIONS AMPLIFIERS Output RMS power 80 + 80 W (UP 2082); 160 + 160 W (UP 2162) Frequency response 50 Hz ÷ 16 kHz Signal / noise ratio 80 dB Distortion (at 1 kHz, nominal power) < 0.3 % TONE CONTROLS Bass ±... -
Page 12: Avvertenze Per La Sicurezza
L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità. ATTENZIONE ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre mai questo prodotto alla pioggia o all’umidità. -
Page 13: Precauzioni D'uso
Verificare inoltre l’idoneità del supporto (parete, soffitto, struttura ecc., al quale è ancorato il prodotto) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell’impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore. -
Page 14: Descrizione
UP 2082 e UP 2162 sono apparecchi aventi 2 amplificatori separati ed indipendenti, ciascuno con una potenza di 80 W (UP 2082) oppure 160 W (UP 2162). Per ciascun amplificatore, sono presenti 2 ingressi audio (dei quali uno con funzione di priorità... -
Page 15: Pannello Posteriore
’ livello del segnale che permette di ottenere la massima potenza erogata dall amplificatore “ ” l circuito limiter interno evita il superamento della potenza massima tuttavia è consigliaBile master led sig/pK aBBassare il volume del relativo amplificatore quando il è... -
Page 16: Comandi "Prior In1" E "Mute In1
Uscita dell’amplificatore A per i diffusori, disponibile sia a tensione costante 100 / 70 V sia a bassa impedenza 4 Ω (utilizzare solo una delle 3 opzioni), con potenza massima 80 W (UP 2082) oppure 160 W (UP 2162). Vedere la sezione “Collegamento dei diffusori acustici”. -
Page 17: Collegamento Dei Diffusori Acustici
La somma delle potenze dei diffusori deve essere adeguata alla potenza massima di un amplificatore (UP 2082: 80W su 4 Ω; UP 2162: 160 W su 4 Ω). La lunghezza delle linee diffusori deve essere ridotta al minimo (una lunga distanza può... -
Page 18: Cambio Tensione Di Funzionamento Dell'apparecchio
CAMBIO TENSIONE DI FUNZIONAMENTO DELL’APPARECCHIO IMPORTANTe: l IMPORTANTe A PReseNTe sezIONe del MANuAle RIguARdA Il sOlO PeRsONAle quAlIfIcATO ’ e segueNTI OPeRAzIONI devONO esseRe effeTTuATe dIReTTAMeNTe dAll uTeNTe Togliere la tensione dall’apparecchio (scollegando il cavo d’alimentazione dalla presa di rete). Rimuovere il coperchio superiore dell’apparecchio. -
Page 19: Dati Tecnici
DATI TECNICI AMPLIFICATORE Potenza d’uscita (RMS) 80 + 80 W (UP 2082); 160 + 160 W (UP 2162) Risposta in frequenza 50 Hz ÷ 16 kHz Rapporto segnale / rumore 80 dB Distorsione (a 1 kHz, potenza nom.) < 0,3 %... - Page 20 RCF SpA: Via Raffaello, 13 - 42124 Reggio Emilia > Italy tel. +39 0522 274411 - fax +39 0522 274484 - e-mail: rcfservice@rcf.it...
