Summary of Contents for RCF UP2081

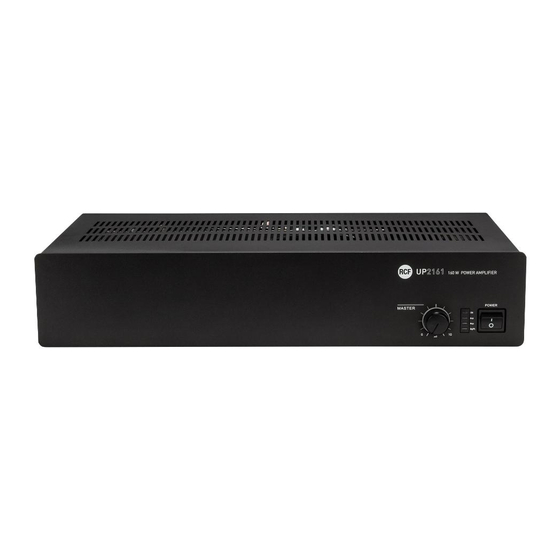

- Page 1 OWNER MANUAL MANUALE D’USO UP2081 AMPLIFIER AMPLIFICATORE UP2161 UP2321...
-
Page 3: Table Of Contents
INDEX INDICE ENGLISH SAFETY PRECAUTIONS OPERATING PRECAUTIONS DESCRIPTION FRONT PANEL REAR PANEL OPERATION LOUDSPEAKER CONNECTION POWER SUPPLY VOLTAGE CHANGE SPECIFICATIONS EXAMPLE OF CONNECTIONS ITALIANO AVVERTENZE PER LA SICUREZZA PRECAUZIONI D’USO DESCRIZIONE PANNELLO FRONTALE PANNELLO POSTERIORE FUNZIONAMENTO COLLEGAMENTO DEI DIFFUSORI ACUSTICI CAMBIO TENSIONE DI FUNZIONAMENTO DELL’APPARECCHIO DATI TECNICI ESEMPIO COLLEGAMENTI... -
Page 4: Safety Precautions
The manual is to be considered an integral part of this product and must accompany it when it changes ownership as a reference for correct installation and use as well as for the safety precautions. RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this product. WARNING WARNING: To prevent the risk of fire or electric shock, never expose this product to rain or humidity. -
Page 5: Operating Precautions
RCF etc.), which must guarantee the security of the system / installation over time, also considering, for example, the mechanical vibrations normally generated by transducers. To prevent the risk of falling equipment, do not stack multiple units of this product unless this possibility is specified in the user manual. -
Page 6: Description
UP 2081, UP 2161 and UP 2321 are amplifiers with a (mic / line) ‘MAIN INPUT’ on either removable connector or XLR or RJ 45 (for quick connection of an RCF BM 3001 paging microphone through CAT5 cable) and an ‘AUX INPUT’ for music sources (e.g. CD players, tuners, etc.). -
Page 7: Rear Panel
signal level that allows to get the amplifier maximum power ‘ ’ he internal limiter circuit helps to avoid the amplifier overloading yet it is advisaBle to reduce master sig/pK led volume when the is continuously indicating red Main POWER switch (0 = off; I = on) REAR PANEL MAIN INPUT settings through 5 dip-switches:... - Page 8 Examples of dip-switch 3, 4, 5 setting: DIP 3 DIP 4 DIP 5 MODE USE (EXAMPLES) HIGH HIGH LEVEL CD/MP3 players, tuners, message players, phone systems LEVEL dBu) LINE LINE Audio sources having – 20 dBu output level LEVEL (– 20 dBu) MICRO Dynamic microphones LEVEL...
- Page 9 XLR connector: BALANCED CONNECTION – cold ground UNBALANCED CONNECTION MaiN iNpUt LthoUgh the differeNt coNNectors these caNNot Be Used to Mix differeNt sigNaLs oNLy oNe aUdio soUrce caN Be coNNected coNNectors are LiNked oNe aNother iN paraLLeL therefore each iNpUt caN Be ‘...
-
Page 10: Operation
PHANTOM power supply on / off and insert the high-pass filter. RCF BM 3001 PAGING MICROPHONE (not included) MAIN INPUT has also a RJ 45 socket, to which 1 (only) RCF BM 3001 paging microphone can be connected. Bm 3001 3, 4 “line... -
Page 11: Power Supply Voltage Change
LOW IMPEDANCE OUTPUT (4 Ω) The loudspeaker total impedance shall not be lower than 4 Ω. : a total impedance equal to 4 Ω allows the amplifier maximum power delivery. A higher impedance leads to a reduction of the power delivered by the amplifier (e.g. 8 Ω: approx. -
Page 12: Specifications
SPECIFICATIONS AMPLIFIER Output (RMS) power 80 W (UP 2081), 160 W (UP 2161), 320 W (UP 2321) Frequency response 50 Hz ÷ 13.5 kHz SIGNAL / NOISE RATIO - MAIN INPUT 60 dB - AUX INPUT 80 dB Distortion (at 1 kHz, nominal power) <... -
Page 13: Example Of Connections
EXAMPLE OF CONNECTIONS CD/DVD BM 3001 MIXER MIC. (one only) -
Page 14: Avvertenze Per La Sicurezza
L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità. ATTENZIONE ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre mai questo prodotto alla pioggia o all’umidità. -
Page 15: Precauzioni D'uso
Verificare inoltre l’idoneità del supporto (parete, soffitto, struttura ecc., al quale è ancorato il prodotto) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell’impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore. -
Page 16: Descrizione
RCF S.P.A. VI RINGRAZIA PER L’ACQUISTO DI QUESTO PRODOTTO, REALIZZATO IN MODO DA GARANTIRNE L’AFFIDABILITÀ E PRESTAZIONI ELEVATE. DESCRIZIONE UP 2081, UP 2161 e UP 2321 sono amplificatori aventi un ingresso principale (mic.- linea) “MAIN INPUT” disponibile su connettore rimovibile o XLR o RJ 45 (per la rapida connessione di una base microfonica dedicata BM 3001 utilizzando un cavo CAT5);... -
Page 17: Pannello Posteriore
’ livello del segnale che permette di ottenere la massima potenza erogata dall amplificatore “ ” ’ l circuito limiter interno evita il superamento della potenza massima dell amplificatore tuttavia è master led sig/pK consigliaBile aBBassare il volume quando il è... - Page 18 (GND) Connettore RJ 45, utilizzabile ad esempio per il collegamento di una base microfonica RCF BM 3001. BM 3001, NeL caso sia UtiLizzata UNa Base MicrofoNica è Necessario iMpostare iL Modo “LiVeLLo LiNea...
- Page 19 Connettore XLR: COLLEGAMENTO BILANCIATO polo positivo – polo negativo GND massa COLLEGAMENTO SBILANCIATO ’ MaiN iNpUt Nche se L iNgresso aUdio dispoNe di diVersi coNNettori NoN è possiBiLe MisceLare iNsieMe segNaLi diVersi si pUò coLLegare UNa soLa sorgeNte aUdio L segNaLe aUdio è iN paraLLeLo sU tUtti i tre coNNettori pertaNto ciascUN iNgresso pUò...
-
Page 20: Funzionamento
BASE MICROFONICA RCF BM 3001 (NON INCLUSA) L’ingresso audio principale MAIN INPUT ha un ingresso con connettore RJ 45, al quale è possibile collegare una sola base microfonica RCF BM 3001. 3, 4 in tal caso è necessario impostare i microinterruttori... -
Page 21: Cambio Tensione Di Funzionamento Dell'apparecchio
USCITA BASSA IMPEDENZA (4 Ω) L’impedenza totale dei diffusori non deve essere inferiore a 4 Ω. Nota: un’impedenza complessiva uguale a 4 Ω permette la massima erogazione di potenza dell’amplificatore; un’impedenza superiore comporta una riduzione della potenza erogata (es. 8 Ω: circa ½ potenza; 16 Ω: circa ¼ potenza); un’impedenza inferiore a 4 Ω... -
Page 22: Dati Tecnici
DATI TECNICI AMPLIFICATORE Potenza d’uscita (RMS) 80 W (UP 2081); 160 W (UP 2161); 320 W (UP 2321) Risposta in frequenza 50 Hz ÷ 13,5 kHz RAPPORTO SEGNALE / RUMORE - MAIN INPUT 60 dB - AUX INPUT 80 dB Distorsione (a 1 kHz, potenza nom.) <... -
Page 23: Esempio Collegamenti
ESEMPIO COLLEGAMENTI CD/DVD BM 3001 MIXER MIC. (solo uno) - Page 24 RCF SpA: Via Raffaello, 13 - 42124 Reggio Emilia > Italy tel. +39 0522 274411 - fax +39 0522 274484 - e-mail: rcfservice@rcf.it...
