Ensembles d'installation –
Accessoires utilisables pour l'installation – option -
disponibles chez le revendeur local
Note : Ces ensembles sont disponibles seulement en acier
inoxydable.
Dosseret* : Le dosseret doit être installé avant l'installation
de la hotte.
Hotte de 76,2 cm (30 po) : ensemble n° 8285148
Hotte de 91,4 cm (36 po) : ensemble n° 8284756
Hotte de 106,7 cm (42 po) : ensemble n° 8284827
Hotte de 121,9 cm (48 po) : ensemble n° 8284755
Garniture cache-conduit : hauteur 30,5 cm (12 po),
profondeur 30,5 cm (12 po)
Hotte de 76,2 cm (30 po) : ensemble n° 8285149
Hotte de 91,4 cm (36 po) : ensemble n° 8284753
Hotte de 106,7 cm (42 po) : ensemble n° 8284828
Hotte de 121,9 cm (48 po) : ensemble n° 8284752

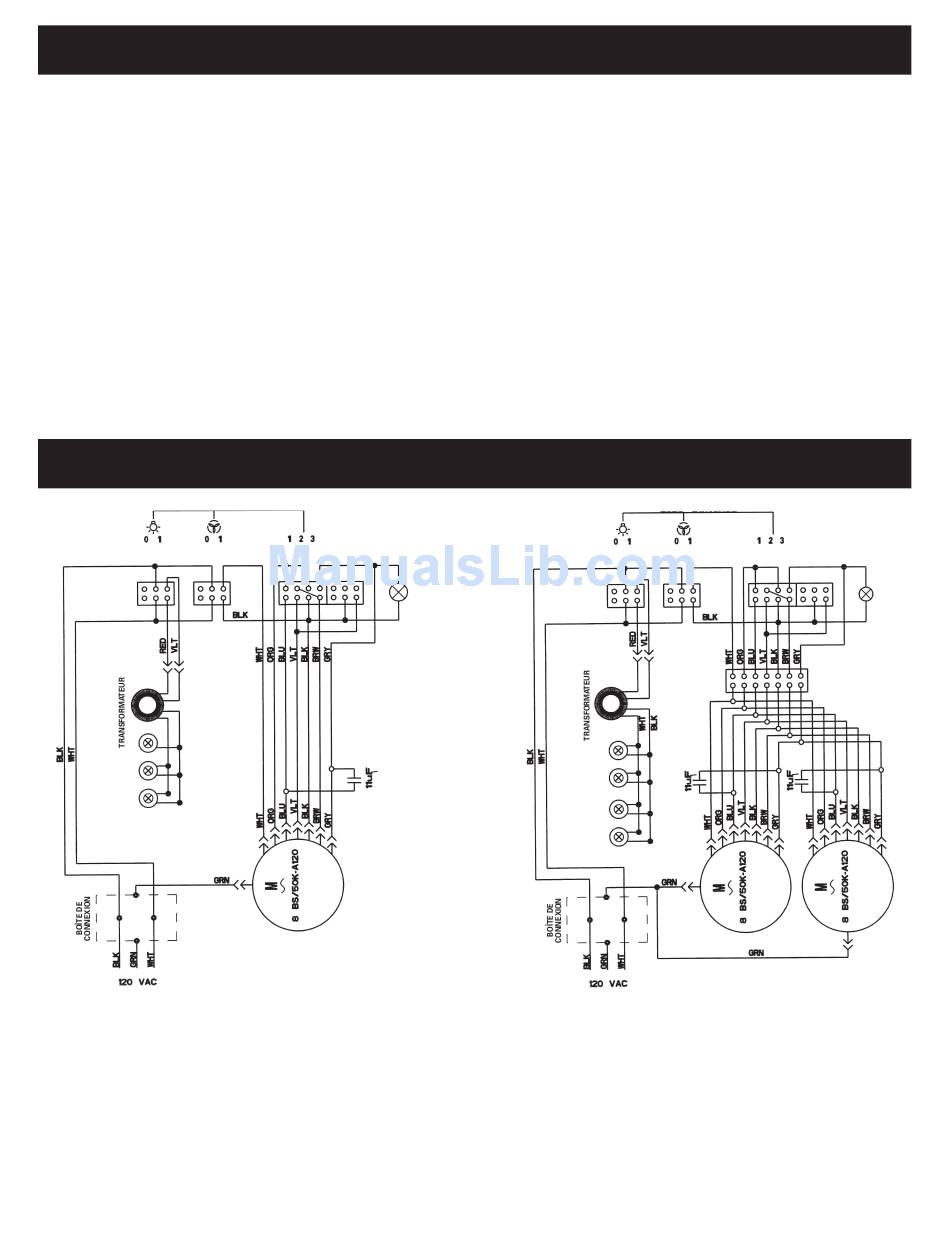

Schémas de câblage
COMMUTATEURS COULISSANTS
LAMPES ORIENTABLES
CIRCUIT D'ALIMENTATION
Pour hottes de 76,2 cm (30 po), 91,4
cm (36 po) et 106,7 cm (42 po)
10
disponibles chez le revendeur local
Extension de cheminée : Pour l'extension de la hauteur de
30,5 cm (12 po) à 58,4 cm (23 po). Utilisation avec une hotte
de 76,2 cm (30 po), 91,4 cm (36 po), 106,7 cm (42 po) et
121,9 cm (48 po) : ensemble
n° 8284754
Raccord de transition : de deux conduits de 8,3 x 25,4 cm
(3-1/4 po x 10 po) à un conduit rond de 25,4 cm (10 po). Ne
pas utiliser l'ensemble d'extension pour cheminée no
8284754.
Hotte de 76,2 cm (30 po) : pas disponible
Hotte de 91,4 cm (36 po) : pas disponible
Hotte de 106,7 cm (42 po) : pas disponible
Hotte de 121,9 cm (48 po) : ensemble n° 8284757
BLK = NOIR
GRN = VERT
WHT = BLANC
ORG = ORANGE
BLU = BLEU
VLT = VIOLET
BRW = BRUN
GRY = GRIS
CIRCUIT D'ALIMENTATION
COMMUTATEURS COULISSANTS
LAMPES ORIENTABLES
Pour hottes de 121,9 cm (48 po)
