Configurations de
circuit de décharge
La hotte d'aspiration est configurée à l'usine pour la
décharge à travers le toit ou un mur. Pour
l'évacuation par l'arrière, il faut modifier l'orientation
du ventilateur à l'intérieur de la hotte pour que le
ventilateur rejette l'air par l'arrière. Pour cela, ôter les
deux vis de chaque côté du ventilateur, changer
l'orientation du ventilateur pour placer la décharge
face à l'arrière, puis réinstaller les vis. On doit ensuite
déplacer les plaquettes d'obturation pour obturer les
ouvertures non utilisées. On doit effectuer cette
conversion avant d'installer la hotte.
Le conduit d'évacuation nécessaire n'est pas inclus.
Les modèles de 76,2 cm (30 po), 91, 4 cm (36 po) et
106,7 cm (42 po) comportent une ouverture de
décharge. On peut utiliser un conduit d'évacuation
rectangulaire de
8,3 x 25 cm (3 1/4 x 10 po), ou un conduit circulaire de
17,8 cm (7 po), 20,3 cm (8 po), 22,9 cm (9 po) ou
25,4 cm (10 po) de diamètre. La hotte comporte un
orifice de décharge de 8,3 x 25 cm (3 1/4 x 10 po).
La hotte de 121,9 cm (48 po) comporte deux
ouvertures de décharge de 8,3 x 25 cm (3 1/4 x 10 po).
On recommande l'utilisation de l'ensemble de
transition de conduit d'évacuation n° 8284757 pour
connecter les deux ouvertures à un conduit circulaire
de 25,4 cm (10 po) de diamètre. (Ne peut être utilisé
avec l'ensemble d'extension de cheminée
n° 8284754.)

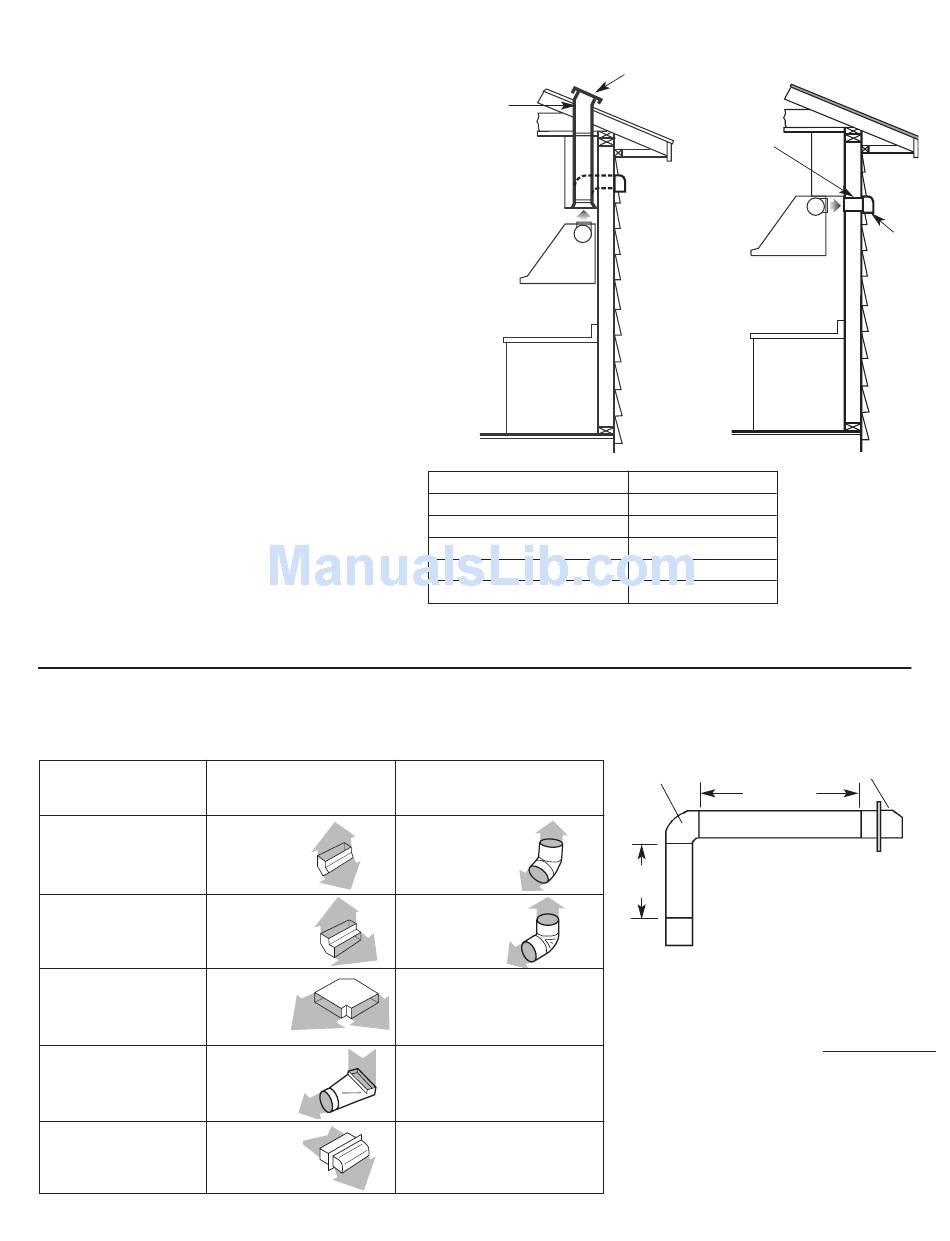

Le circuit de décharge peut décharger l'air à
l'extérieur à travers le mur ou à travers le toit.
La longueur effective du circuit ne doit pas être
Calcul de la longueur effective du système de décharge
Pour calculer la longueur effective du système de décharge, on doit tenir
compte de la longueur équivalente de chaque composant du système.
Composant
8,3 x 25 cm (3 1/4 x 10 po) 17,8 cm (7 po), 20,3 cm (8 po)
coude à 45°
coude à 90°
coude à 90° plat
raccord de transition
rectangle-rond
bouche de décharge
murale
4
Conduit rectangulaire
22,9 cm (9 po), 25,4 cm (10 po)
2,1 m
(7 pi)
1,5 m
(5 pi)
3,7 m
(12 pi)
1,5 m
(5 pi)
0 m
(0 pi)
Décharge à travers le toit
conduit de
8,3 x 25 cm
(3 1/4 x 10 po) -
décharge à
travers le toit
Taille des conduits
8,3 x 25 cm (3 1/4 x 10 po)
Rond, dia. 17,8 cm (7 po)
Rond, dia. 20,3 cm (8 po)
Rond, dia. 22,9 cm (9 po)
Rond, dia. 25,4 cm (10 po)
Conduit rond, dia
0,8 m
(2,5 pi)
1,5 m
(5 pi)
Décharge horizontale à
travers le mur
bouche de
décharge
conduit de
8,3 x 25 cm
(3 1/4 x 10 po) -
décharge à
travers le mur
Longueur maximale
10,7 m (35 pi)
12,2 m (40 pi)
15,2 m (50 pi)
18,3 m (60 pi)
18,3 m (60 pi)
Exemple pour conduit d'évacuation de
8,3 cm x 25 cm (3 1/4 po x 10 po)
Coude 8,3 x 25 cm
(3 1/4 x 10 po)
1,8 m (6 pi)
0,6 m
(2 pi)
Longueur maximale
1 — coude à 90°
Section droite 2,4 m (8 pi) = 2,4 m (8 pi)
1 — bouche de décharge
murale
Longueur effective
de conduit de 8,3 x 25 cm
(3 1/4 x 10 po)
Note : On déconseille l'emploi de conduit
d'évacuation flexible.
Un conduit d'évacuation flexible crée une
contre-pression et une turbulence de l'air
qui réduisent considérablement la
performance.
bouche
de
décharge
murale
bouche de
décharge murale
= 10,7 m (35 pi)
= 1,5 m (5 pi)
= 0 m
(0 pi)
= 4 m
(13 pi)
