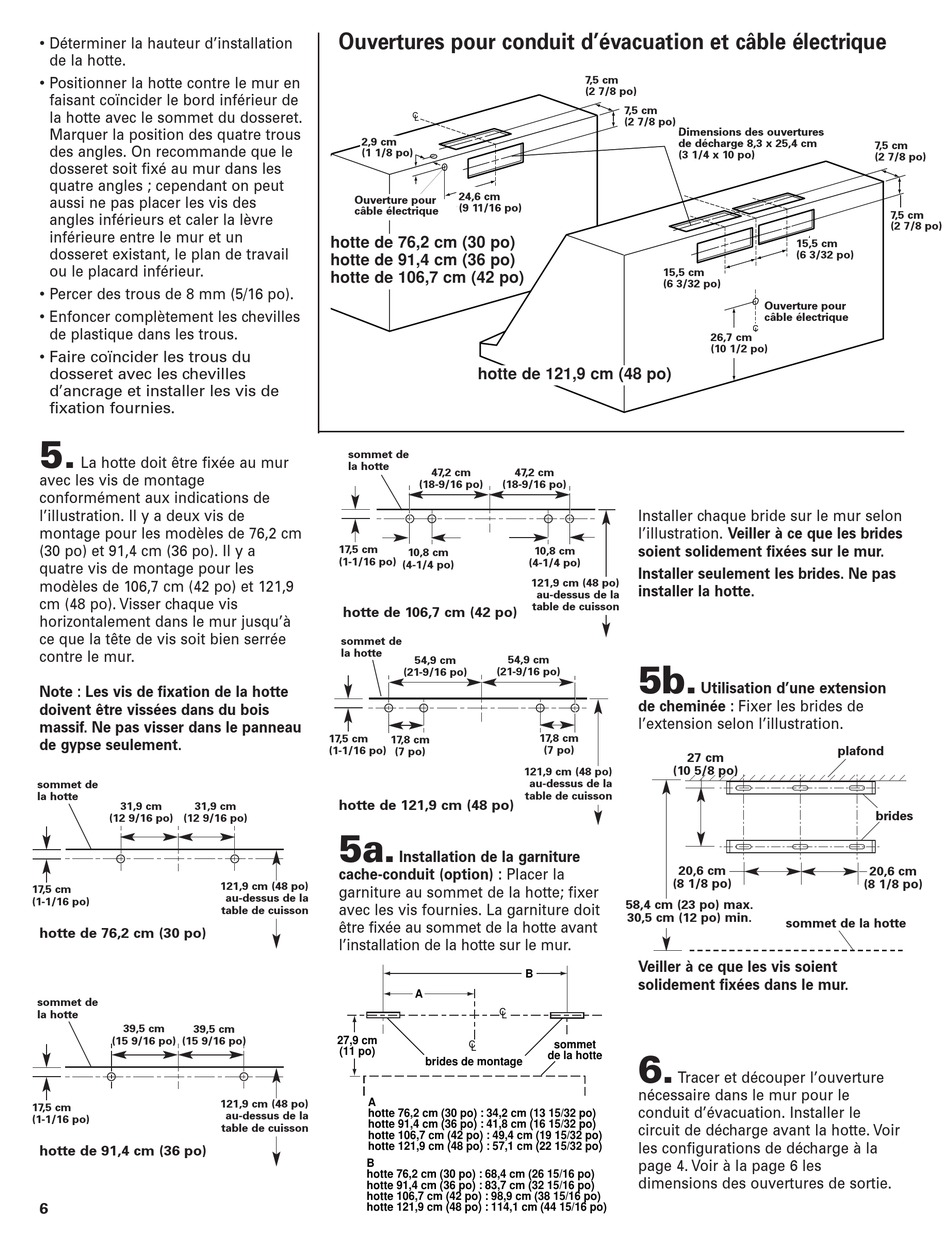

KitchenAid Pro LineTM Installation And Use Instructions Manual page 18

30" (76.2 cm) 36" (91.4 cm) 42" (106.7 cm) 48" (121.9 cm) wall-mount pro line range hood
Hide thumbs

Advertisement

• Déterminer la hauteur d'installation
de la hotte.
• Positionner la hotte contre le mur en
faisant coïncider le bord inférieur de
la hotte avec le sommet du dosseret.
Marquer la position des quatre trous
des angles. On recommande que le
dosseret soit fixé au mur dans les
quatre angles ; cependant on peut
aussi ne pas placer les vis des
angles inférieurs et caler la lèvre
inférieure entre le mur et un
dosseret existant, le plan de travail
ou le placard inférieur.
• Percer des trous de 8 mm (5/16 po).
• Enfoncer complètement les chevilles
de plastique dans les trous.
• Faire coïncider les trous du
dosseret avec les chevilles
d'ancrage et installer les vis de
fixation fournies.
5.
La hotte doit être fixée au mur
avec les vis de montage
conformément aux indications de
l'illustration. Il y a deux vis de
montage pour les modèles de 76,2 cm
(30 po) et 91,4 cm (36 po). Il y a
quatre vis de montage pour les
modèles de 106,7 cm (42 po) et 121,9
cm (48 po). Visser chaque vis
horizontalement dans le mur jusqu'à
ce que la tête de vis soit bien serrée
contre le mur.
Note : Les vis de fixation de la hotte
doivent être vissées dans du bois
massif. Ne pas visser dans le panneau
de gypse seulement.
sommet de
la hotte
31,9 cm
31,9 cm
(12 9/16 po)
(12 9/16 po)
17,5 cm
(1-1/16 po)
hotte de 76,2 cm (30 po)
sommet de
la hotte
39,5 cm
39,5 cm
(15 9/16 po)
(15 9/16 po)
17,5 cm
(1-1/16 po)
hotte de 91,4 cm (36 po)
6
Ouvertures pour conduit d'évacuation et câble électrique
2,9 cm
1-1/8"
(1 1/8 po)
(2.9 cm)
Ouverture pour
Electrical
câble électrique
opening
hotte de 76,2 cm (30 po)
hotte de 91,4 cm (36 po)
hotte de 106,7 cm (42 po)
sommet de
la hotte
17,5 cm
(1-1/16 po)
hotte de 106,7 cm (42 po)
sommet de
la hotte
17,5 cm
17,8 cm
(1-1/16 po)
(7 po)
hotte de 121,9 cm (48 po)
5a.
cache-conduit (option) : Placer la
121,9 cm (48 po)
garniture au sommet de la hotte; fixer
au-dessus de la
avec les vis fournies. La garniture doit
table de cuisson
être fixée au sommet de la hotte avant
l'installation de la hotte sur le mur.
27,9 cm
(11 po)
A
121,9 cm (48 po)
hotte 76,2 cm (30 po) : 34,2 cm (13 15/32 po)
au-dessus de la
hotte 91,4 cm (36 po) : 41,8 cm (16 15/32 po)
table de cuisson
hotte 106,7 cm (42 po) : 49,4 cm (19 15/32 po)
hotte 121,9 cm (48 po) : 57,1 cm (22 15/32 po)
B
hotte 76,2 cm (30 po) : 68,4 cm (26 15/16 po)
hotte 91,4 cm (36 po) : 83,7 cm (32 15/16 po)
hotte 106,7 cm (42 po) : 98,9 cm (38 15/16 po)
hotte 121,9 cm (48 po) : 114,1 cm (44 15/16 po)
C L
9-11/16"
24,6 cm
(24.6 cm)
(9 11/16 po)
hotte de 121,9 cm (48 po)
47,2 cm
47,2 cm
(18-9/16 po)
(18-9/16 po)
10,8 cm
10,8 cm
(4-1/4 po)
(4-1/4 po)
121,9 cm (48 po)
au-dessus de la
table de cuisson
54,9 cm
54,9 cm
(21-9/16 po)
(21-9/16 po)
17,8 cm
(7 po)
121,9 cm (48 po)
au-dessus de la
table de cuisson
Installation de la garniture
B
A
C L
sommet
C L
de la hotte
brides de montage
7,5 cm
2-7/8"
(2 7/8 po)
(7.5 cm)
7,5 cm
2-7/8"
(2 7/8 po)
(7.5 cm)
All vent openings are
Dimensions des ouvertures
3-1/4" x 10" (8.3 cm x 25.4 cm)
de décharge 8,3 x 25,4 cm
(3 1/4 x 10 po)
15,5 cm
6-3/32"
(15.5 cm)
(6 3/32 po)
C L
26,7 cm
10-1/2"
(10 1/2 po)
(26.7 cm)
Installer chaque bride sur le mur selon
l'illustration. Veiller à ce que les brides
soient solidement fixées sur le mur.
Installer seulement les brides. Ne pas
installer la hotte.
5b.
Utilisation d'une extension
de cheminée : Fixer les brides de
l'extension selon l'illustration.
27 cm
(10 5/8 po)
20,6 cm
(8 1/8 po)
58,4 cm (23 po) max.
30,5 cm (12 po) min.
Veiller à ce que les vis soient
solidement fixées dans le mur.
6.
Tracer et découper l'ouverture
nécessaire dans le mur pour le
conduit d'évacuation. Installer le
circuit de décharge avant la hotte. Voir
les configurations de décharge à la
page 4. Voir à la page 6 les
dimensions des ouvertures de sortie.
7,5 cm
2-7/8
(2 7/8 po)
(7.5 cm
7,5 cm
(2 7/8 po)
6-3/32"
15,5 cm
(15.5 cm)
(6 3/32 po)
Ouverture pour
Electrical opening
câble électrique
plafond
brides
20,6 cm
(8 1/8 po)
sommet de la hotte
