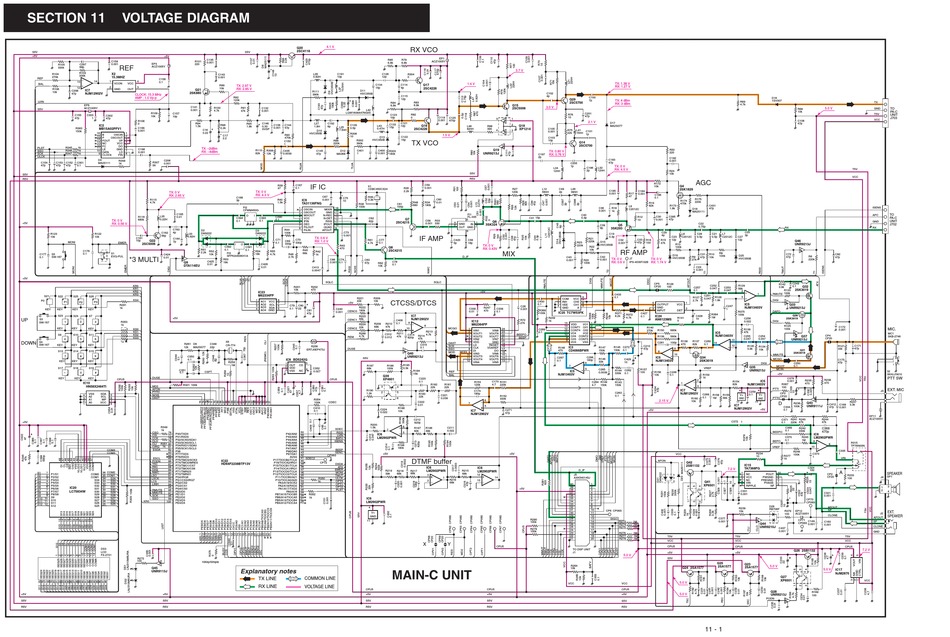

SECTION 11
VOLTAGE DIAGRAM
���
���
���
����
����
���
����
����
�����
���
���
��������
����
���
����
��
����
����
����
�������
���
����
��
��
���
����
���
���
��
����
���
���
���
����
���
���
������
���
���������
������ ���� ���
��� � ��� ����
����
���
��������
����
���
�����
����
����
����
����
����
���
���
���
���
����
���
���
����
����
����
�����������
����
�����
��
����� �
��
������ �
��
����
�� �
��
��
��� �
��
��
��
����
����
��
��
��
���
����
���
����
��
��
����
��
�����
���
����
��
�����
���
����
��
����
����
����
����
����
����
�������
����
�����
��
���
���
���
���
��
���
���
��� � �
��� ���� �
����
����
����
���
����
����
�����
��� � �
����
���
��� ���� �
����
��
����
����
����
���
���
���
���
�����
����
����
���
���
��
����
����
�������
���
����
����
���
��
����
��
����
�������
���
������
�� �����
����
��
��������
���
���
���
���
���
���
���
���
���
��
���
��
��
��
����
��
���
���
���
���
���
���
��
��
���
��
����
������
��
���
���
���
���
���
��
���
���
���
���
����
��
����
��
������
���
���
���
���
�������
���
���
���
����
���
���
���
���
���
���
���
����
���
���
���
���
����
����
����
����
����
�����������
���
����
����
���
���
����
��
���
����
��
��
��
���
���
����
��
���
��
��������
���
��
��������
���
��
�������������
���
��
�������������
���
����
��
�������������
����
��
��
�������������
����
��
����
���
��
����
��������
��
��������
����
��
�������������
����
��
�������������
���
��
������������
���
��
������������
����
��
����������
��
��
����
���
��
�����
����
����������
��
��
����
���
��
�����
����
��������
��
��
���
����
��
�����
���
������������
��
��
���
���
��
�����
���
�������
���
��
��
����
��
�����
���
�������
��
���
��
����
��
�����
���
�������
��
��
���
�����
��
�����
��������
���
������
��
��
���
�����
��
�����
���
������
��
��
���
���
��
��
���
������
���
��
��
���
���
��
���
���
������
���
��
��
���
���
���
���
���
������
���
���
��
��
���
���
���
���
�������
����
���
���
��������
���
���
���
���
���
���
��� �
���
�������
���
����
�����
����
���
����
�����
���
�����
����
���
��� ���� �
���
���
��� ���� �
���
����
�������
����
���
����
����
���
����
���
����
���
�����
��������������
���
����
���
����
���
����
����
����
���
����
����
����
��
����
�����
���
���
����
����
�����
���
�����
���
����
�������
����
���
���
��
���
���
����
�������
����
���
����
��� �����
����
����
����
����
���
����
����
��� �����
���
�����
���
������
���
�����
�� ��
���
����
��
��
���
�����������
��� � �
��� ��� �
����
���
���
���
��
���
���
�����
����
��
����
����������
���
���
����
��
�����
�����
��������
��
������
���
��
������
�����
����
��
����
����
���
�����
���
���
��
���
���
����
����
���
��
���
�����
��
������
����
��
��
���
�����
�����
����
���
������
������
�����
��� ��� �
���
���
���
���
���
��� ��� �
���
����
���
����
����
���
����
����
���
���
���
���
���
���
���
���
���
���
���
���
����
���
��
������������
����
���
���
���
���
����
���
�����
���
���
���
����
����
���
����
����
������
����
����
����
���
���
����
��������
����
����
���
���
���
���
���
���
���
���
���
���
���
����
���
��
����
���
���
���
�����
����
�����
���
����
���
�����
����
����
���
���
�����
����
����
���
��
����
������
���
����
����
�����������
���
���
�������
����
��
���
��
����
���
����
���
���
��
�����
����
����
����
����
����
����
����
����
����
���
�����
����
����
����
��
����
�������
���
��
����
�������
���������
��
����
�������
��
�����
�������
��
�������
��
�������
��
����
�������
��
����
�������
��
�����
����
��
�����
���������������
����
��
���������������
����
���������������
��
����
���������������
��
���
���������������
��
����
���������������
��
����
���������������
��
����
��������������
��
����
����
��������������
��
��
����
������������
��
����
������������
��
����
������������
��
����
�������
��
��������������
����
��
��������������
��
��
���
��������������
��
���������
��������������
��
���
��
������������
����������� �����
�� ����
������ ����
�� ����
������� ����
����
���
���
���
�� ���
���
���
���
��������
����
����
��� �
����
����
���
��� �
����
���
��
�������
����
��
����
���
���
���
���
����
����
��� �
�������
����
���
���
����
����
�����
����
����
����
���
���
���
���
���
���
�������
����
���
������
����
�����
��� �
����
����
���
�� ���
���
���
����
��� ���� �
��������
����
����
��� ���� �
��
���
����
���
���
���
���
�����
���
���
���
����
����
����
��
���
���
���
����
���
���
����
����
���
������
���
���
��
���
���
��
�������
�����
���
���
��
������
���
���
�� ���
����
���
��
���
��� � �
��
��� �����
�������
���
����
���
���
����
���
���
����������
����
���
���
���
���
����
���
����
����
�����
���
����
����
���
����
����
���
����
���������
���
����
����
��
���
����
���
��������
���
��
����
��
����
����
����
����
��
���
����
�����
�����
����
����
����
��
�����
����
�����
���
�����
�����
����
��
����
���
����
����
��
���
���
����
��
����
��
�����
���
��
���
���
������
����
���
��
��
��
���
���
����
��
���
����
����
��
��
��������
�����
�����
��
��
����
�����
�����
��
��
���
����
����
����
����
����
����
����
���
���
���������
���
���
������
����
���
����
����
����
����
����
���
����
����
���
���
����
����
����
����
����
���
�����
����
����
����
����
���
����
���
���������
���
����
����
����
����
����
�����
���
���
����
����
���
���
���� ������
���
���
����
����
���������
����
����
���������
���
���
���
���
��
��
����
��
���
���
����
����
����
����
����
������ ����
����
���
���
���
��� ���� �
��� ���� �
����
���
��
��� � ���
���
�������
��� � ���
����
���
��
��� �
���
�������
���
���
����
���
����
��
���
�������
���
���
����
����
�����
����
���
��
��� � �
����
���
��� ��� �
��
����
���
���
���
����
���
��
���
�������
����
����
����
���
�����
�����
����
��
���
����
����
����
���
����
����
��
���
����
���
���
����
���
������
���
�����
��
�������
���
����
���
���
����
�����
���
��
��
���
���
�����
��
������
���
���
��
���
���
��
��
����
������
����
����
������
���
���
���
���
���
���
���
���
���
����
���
���
���
���
�����
���
���
����
�������
���
����
���
�� ���
��
���
���
���
���
���
��
����
���
���
���
��� � �
��
��� � �
�������
�������
�����
���
�����
���
��� ��� �
��� ���� �
�������������
����
���
�����
���
����
����
����
����
���
����
����
�����
���
���
�����
����
����
���
����
����
���
�����
����
����
���
���
������
���
����
���
�����
���
����
��������
����
����
����
����
����
����
���
����
����
����
����
��
��������
��
����
�����
��
���
����
��
�����
����
����
��
����
�����
���� �
����
����
����
��
���
����
���� �
���
��
����
����� �
���������
����
����
����
����
����� �
�����
��
����
����
����
����
���
����
����
��
���
���
���
����
��
���
����
����
����
���
����������
����
����
���
��
����
���
���
����
����
����
���������
�������
���
��
����
����
����
����
���
����
������
���
����
����
����
���
���
���
����
��
����
����
����
����
���
���
����
����
���
����
���������
����
����
����
��
���
���
����
��
���
���
���� �
���
��
���
���������
���
����
���
����
���
����
�������
��� �
��������
����
��
����������
���
��
������
��
��
����
��
�����
��
��
��
��
��
����
��
��
���
�����
���
��
��
��
��
��
��
����
����
��
��
����
��
�����
��
��
����
��
��
��
��
����
��
��
��
��
����
��
��
��
����
��
���
���
��
��
����
��
���
���
����
����
�� ��� ����
��
���
���
��� �
���
���
����
�������
���
��� �������
��� �
���
���
����
���
��� �
���
���
11 - 1
���
������
��
��� �
���
���
��
���
����
���
����
����
���
����
���
���
���
�����
��
���
����
���
����
����
��
��
���
��
���
��������
���
���
���
���
����
����
����
���
���
�������
����
�����
����
����
���
���
���������
��������
����
���
�������
����
����
����
����
����
�����
���
����
���
���
��������
�����
��������
����
����
����
����
����
����
���
���
���
���
�������
�����
����
����
����
����
���
����
���
���
����
��������
��
���
����������
����
��� ��
����
����
���
�����
���
���
���������
����
���
����
���� ���
��
����
���
���
��
����
���
����
��
���
����
����
����
����
����
����
��������
����
���
�����
���
���
����
����
����
����
����
��������
���
����
���
���
����
����
����
���
����
����
�����
���
����
����
���������
���
��
����
����
��������
����
��
����
����
����
����
����
����
��
��
���
����
���
��
�������
��
����
���
����
����
���
���
�����
��
���
��
������
���
�����
������
��
����
�����
����
�����
���
�����
������
��
����
����
����
���
��������
��
�����
�������
�����
����
����
����
��
�����
���
�����
�����
�����
��������
����
�����
���
���
���
����
��� �������
��� �
���
��� �
�������
��� �
����
�������
���
������
���
���
����
��������
���
����
