Sécheuse à gaz
Dégagements minimums pour les installations autres que dans une alcôve ou un placard.
Les dégagements minimums par rapport aux surfaces combustibles et pour l'ouverture d'aération sont les suivants : 0 cm (0 po)
des deux côtés et 2,5 cm (1 po) à l'arrière. Il faut prévoir un dégagement adéquat pour l'installation et la réparation.

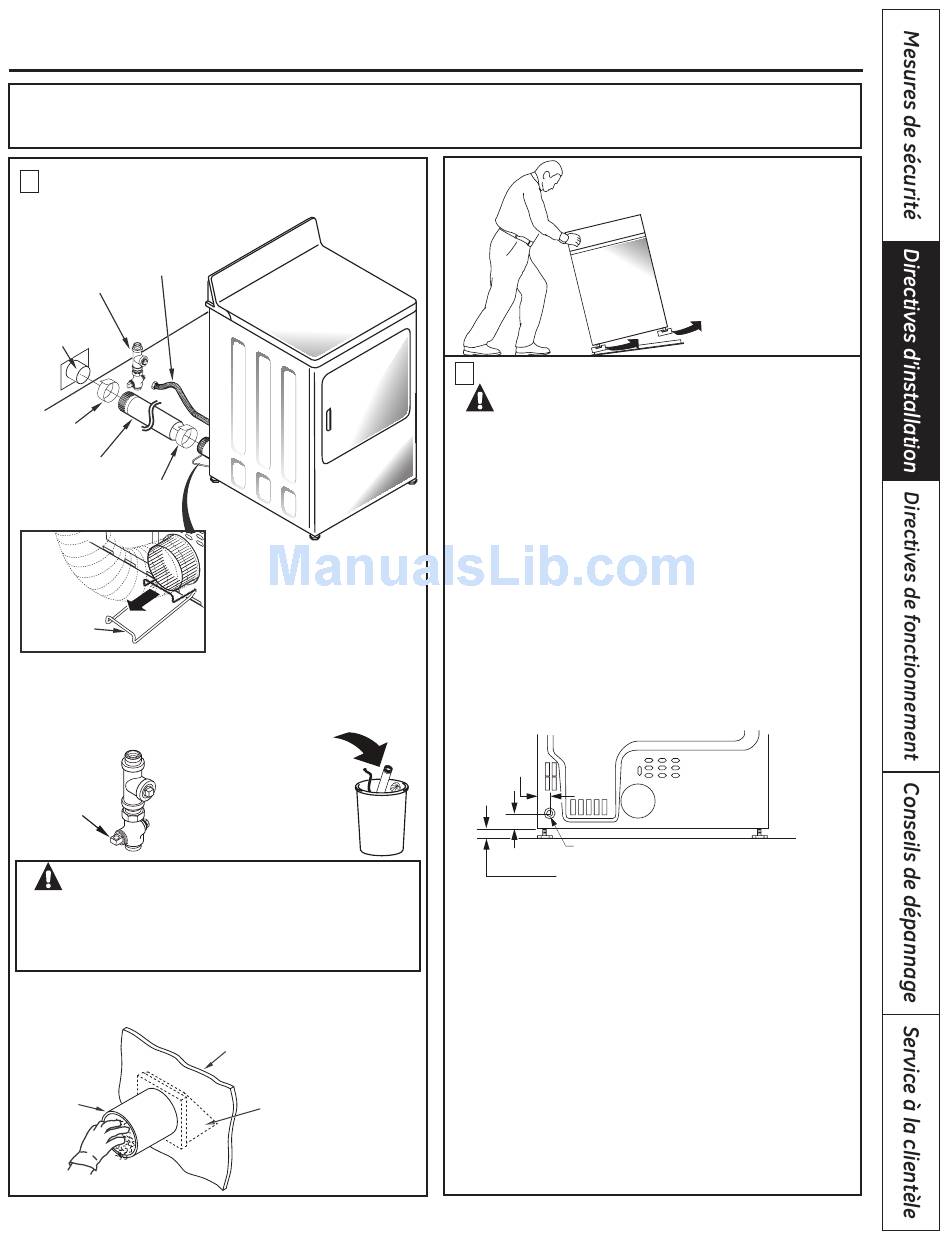

PRÉPARATION POUR L'INSTALLATION
1
DE LA NOUVELLE SÉCHEUSE
RACCORD SOUPLE
POUR CONDUITE DE
GAZ APPROUVÉ PAR
LA CSA (AGA)
CONDUITE
D'ALIMENTATION
EN GAZ
OUVERTURE DU
CONDUIT VERS
L'EXTÉRIEUR
RUBAN POUR
CONDUIT
CONDUIT EN
MÉTAL DE 10
CM (4 PO)
RUBAN POUR
CONDUIT
SUPPORT DE
PROTECTION
DU CONDUIT
D'ÉVACUATION
CONSEIL : installez votre sécheuse avant d'installer votre
laveuse. Cela facilitera l'accès pour l'installation du conduit
d'évacuation de la sécheuse.
COUPURE DE L'ALIMENTATION EN GAZ
FERMEZ LE
DÉBRANCHEZ ET JETEZ L'ANCIEN
ROBINET
RACCORD SOUPLE ET L'ANCIEN
D'ALIMENTATION
CONDUIT EN MÉTAL.
EN GAZ.
AVERTISSEMENT
JAMAIS D'ANCIENS RACCORDS SOUPLES.
L'utilisation d'anciens raccords souples peut provoquer des
fuites et causer des blessures. Utilisez toujours des raccords
souples neufs lorsque vous installez des électroménagers à gaz.
ENLÈVEMENT DE LA CHARPIE DANS
L'OUVERTURE DU CONDUIT D'ÉVACUATION
OUVERTURE DU
CONDUIT DANS LA
RÉSIDENCE
Tirez sur le support de protection du
conduit d'évacuation jusqu'à ce qu'il
bloque, puis laissez-le reposer sur le
sol. Ce support empêche l'appareil
d'être poussé trop près du mur,
ce qui pourrait écraser le conduit
d'évacuation à l'arrière.
– NE RÉUTILISEZ
MUR
ASSUREZ-VOUS QUE LE VOLET
DE L'ÉVENT S'OUVRE ET SE
FERME LIBREMENT

ALIMENTATION EN GAZ

2
AVERTISSEMENT
• L'installation doit être conforme aux codes locaux et avec le code
CAN/CGA-B149, Code d'Installation au Gaz Naturel.
• Cette sécheuse à gaz est pourvue d'une électrovanne et d'un
brûleur pour utilisation avec le gaz naturel seulement. À l'aide
de la trousse de conversion WE25M43, votre réparateur peut
transformer cette sécheuse en vue d'une alimentation au gaz
propane.
TOUTES LES CONVERSIONS DOIVENT ÊTRE EFFECTUÉES PAR
UNE PERSONNE FORMÉE ET QUALIFIÉE, ET CONFORMÉMENT À
TOUS, OU EN ABSENCE DE CODES LOCAUX, AU CODE CAN/CGA-
B149, CODE D'INSTALLATION AU GAZ NATUREL LES CODES ET
RÈGLEMENTS LOCAUX EN VIGUEUR.
• La sécheuse doit être isolée du système d'alimentation en gaz
pendant toute vérification de pression du système d'alimentation
en gaz lorsqu'on utilise une pression supérieure à 0,5 lb/po_ (3,4
kPa).
RACCORDEMENT À L'ALIMENTATION
EN GAZ DE LA SÉCHEUSE
5 cm (2")
0,9 cm (3/8")
6,6 cm (2-5/8")
REMARQUE : Ajoutez à la dimension verticale la
distance entre le dessous de la sécheuse et le sol.
ALIMENTATION EN GAZ
• Un robinet à filetage conique standard américain NPT de 0,3 cm
(1/8 po), accessible pour le raccordement d'un manomètre, doit être
installé en amont du raccord de la conduite de gaz à la sécheuse.
Si vous avez des questions concernant l'installation du robinet,
communiquez avec votre fournisseur de gaz.
• La conduite d'alimentation en gaz doit être constituée d'un tuyau
rigide de 1,2 cm (1/2 po) pourvu d'un robinet accessible à moins de
2 m (6 pi) de la sécheuse et se trouvant dans la même pièce que la
sécheuse.
• Appliquez de la pâte lubrifiante ou du ruban en Téflon conçus pour le
gaz naturel ou propane.
• Vous devez utiliser avec cette sécheuse un connecteur certifié
selon la norme ANSI Z21.24 / CSA 6.10.
• Branchez le raccord souple en métal à la sécheuse et à la conduite
d'alimentation en gaz.
• Ouvrez le robinet de la conduite.
www.electromenagersge.ca
Inclinez la sécheuse d'un
côté et enlevez les coussins
d'expédition en mousse en
les saisissant par les côtés
et en les cassant. Assurez-
vous d'enlever toutes les
particules de mousse
autour des pieds.
RACCORD FILETÉ MLE NPT DE 0,9 CM (3/8
PO) POUR L'ALIMENTATION EN GAZ
13
