Sécheuse à gaz

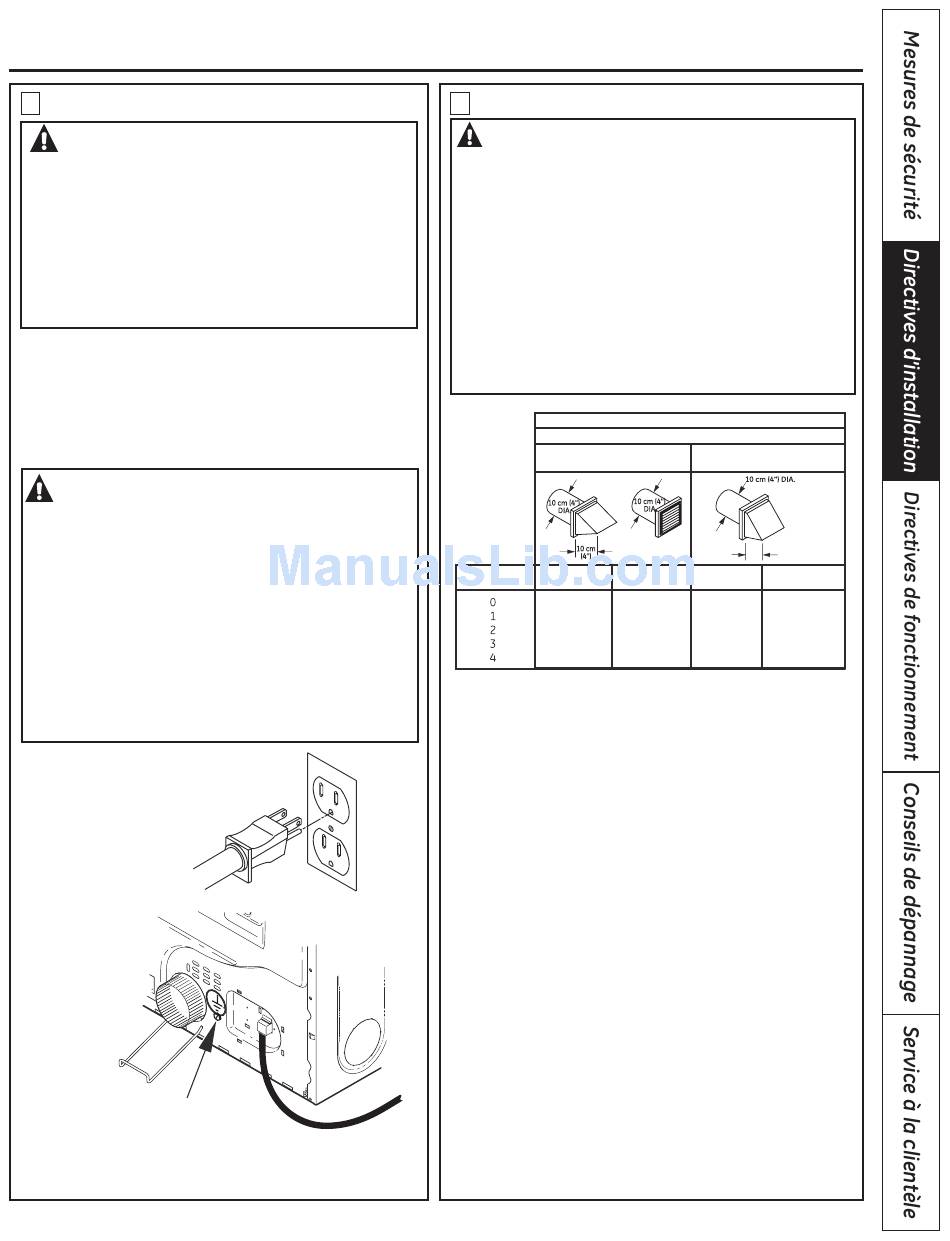

RACCORDEMENT ÉLECTRIQUE
5
AVERTISSEMENT
RISQUES D'INCENDIE, DE CHOCS ÉLECTRIQUES
ET DE BLESSURES :
N'UTILISEZ PAS DE RALLONGE ÉLECTRIQUE
OU DE FICHE D'ADAPTATION AVEC CET
APPAREIL.
La sécheuse doit être mise à la terre en conformité avec les
codes et règlements locaux en vigueur ou, en l'absence de
codes locaux, en conformité avec la norme C22.1 de l'ACNOR, à
la Partie 1 du Code canadien de l'électricité.
ALIMENTATION ÉLECTRIQUE
Cette sécheuse doit être branchée à un circuit adéquatement
mis à la terre de 120 V et 60 Hz, protégé par un disjoncteur ou
un fusible à retardement de 15 ou 20 ampères. Si l'alimentation
électrique ne répond pas à ces conditions, nous vous
recommandons de faire installer une prise de courant approuvée
par un électricien agréé.
AVERTISSEMENT
POSSÈDE UNE FICHE À TROIS BROCHES (MISE À LA
TERRE) POUR PLUS DE PROTECTION CONTRE LES
CHOCS ÉLECTRIQUES. ELLE DOIT ÊTRE BRANCHÉE
DIRECTEMENT DANS UNE PRISE DE COURANT
À TROIS ALVÉOLES, ADÉQUATEMENT MISE À LA
TERRE. L'INSTALLATION DOIT ÊTRE CONFORME
À LA NORME C22.1 DE L'ACNOR, À LA PARTIE 1
DU CODE CANADIEN DE L'ÉLECTRICITÉ OU AUX
CODES LOCAUX EN VIGUEUR. NE COUPEZ PAS OU
N'ENLEVEZ PAS LA BROCHE RONDE DE MISE À LA
TERRE DE CETTE FICHE.
AVANT DE BRANCHER LA
FICHE, ASSUREZ-VOUS QUE
LA MISE À LA TERRE EST
APPROPRIÉE.
SI LES CODES LOCAUX LE PERMETTENT, VOUS
POUVEZ BRANCHER UN FIL EXTERNE DE MISE
À LA TERRE (NON FOURNI), RÉPONDANT AUX EXIGENCES DES CODES
LOCAUX, ENTRE LA VIS VERTE DE MISE À LA TERRE À L'ARRIÈRE DE
LA SÉCHEUSE ET UNE CONDUITE MÉTALLIQUE D'EAU FROIDE MISE À LA
TERRE OU TOUT AUTRE SYSTÈME DE MISE À LA TERRE ÉTABLI.
– POUR RÉDUIRE LES
– CETTE SÉCHEUSE
ÉVACUATION DE L'AIR
6
AVERTISSEMENT –
EN MÉTAL DE 10 CM (4 PO) SEULEMENT. N'UTILISEZ PAS
UN CONDUIT PLUS LONG QUE CELUI INDIQUÉ DANS LE
TABLEAU DE LA LONGUEUR DES CONDUITS D'ÉVACUATION.
L'utilisation d'un conduit plus long que celui recommandé :
• Augmentera la durée du séchage et les frais d'énergie.
• Réduira la durée de vie utile de la sécheuse.
• Favorisera l'accumulation de charpie, créant un risque d'incendie.
VOUS AVEZ LA RESPONSABILITÉ d'installer le conduit d'évacuation
approprié. Les problèmes attribuables à une installation
incorrecte ne sont pas couverts par la garantie.
La longueur MAXIMALE PERMISE du conduit d'évacuation dépend
du type de conduit, du nombre de coudes, du type d'évent mural
employé et de toutes les conditions indiquées ci-dessous. Le tableau
qui suit indique les longueurs recommandées pour les conduits en
métal souple et rigide.
LONGUEUR DES CONDUITS D'ÉVACUATION
LONGUEUR MAXIMALE RECOMMANDÉE
Recommandé
Nombre de
Rigide en
coudes de 90º
métal
27,4 m (90 pi)
18,3 m (60 pi)
13,7 m (45 pi)
10,7 m (35 pi)
7,6 m (25 pi)
Si vous utilisez un conduit souple en métal, reportez-vous à la page 18.
LISTE DE CONTRÔLE DU SYSTÈME D'ÉVACUATION
ÉVENT MURAL
• Installez un évent de manière à empêcher les retours d'air dans l'appareil ou
l'entrée d'oiseaux ou autres animaux.
• L'évent utilisé doit offrir une résistance minimale à l'air évacué et n'exiger qu'un
minimum d'entretien pour empêcher l'obstruction.
• N'installez jamais une grille à l'intérieur ou par-dessus le conduit d'évacuation,
augmentant le risque de feu. La grille pourrait provoquer l'accumulation de
charpie.
• L'évent mural doit être installé à au moins 30 cm (12 po) du sol ou de tout autre
obstacle lorsque l'ouverture est orientée vers le bas.
• Si vous utilisez un évent de toiture ou à volets, il doit présenter des caractéristiques
équivalentes à celles d'un évent mural à volet de 10 cm (4 po) en ce qui concerne
la résistance à la circulation d'air, la prévention des retours d'air et l'entretien exigé
pour éviter les obstructions.
LONGUEUR DE CONDUIT ENTRE LES COUDES
Pour un rendement optimum, prévoyez une longueur de conduit droit de 1,2 m (4 pi)
entre chaque coude, y compris entre le dernier coude et l'évent mural.
AUTRES TYPES DE COUDES
• Ne tenez pas compte d'un coude de 45° moins.
• 2 coudes de 45° équivalent à un coude de 90°.
• Chaque coude de plus de 45° équivaut à un coude de 90°.
SCELLEMENT DES JOINTS
• Tous les joints doivent être étanches pour éviter les fuites d'air. L'extrémité mâle
de chaque section de conduit doit être orientée en sens contraire par rapport à la
sécheuse.
• N'assemblez pas les sections de conduit avec des vis qui dépassent à l'intérieur du
conduit. Celles-ci risquent de créer des points d'accumulation de charpie.
• Assurez l'étanchéité à l'air et à l'humidité des conduits en recouvrant les joints de
ruban gommé pour conduit.
• Les longueurs horizontales de conduit doivent avoir une pente descendante vers
l'extérieur, à raison de 1,2 cm (1/2 po) par 30 cm (12 po).
ISOLATION
• Les conduits qui traversent une zone non chauffée ou qui se trouvent à proximité
d'un conduit de climatisation doivent être isolés afin de réduire la condensation et
l'accumulation de charpie.
www.electromenagersge.ca
N'UTILISEZ QU'UN CONDUIT
Types d'évent
Utilisation pour les
conduits courts seulement
6,3 cm (2-1/2")
Souple en
Rigide en
Souple en
métal
métal
métal
16,8 m (55 pi)
18,3 m (60 pi)
13,7 m (45 pi)
12,2 m (40 pi)
13,7 m (45 pi)
9,1 m (30 pi)
9,1 m (30 pi)
10,7 m (35 pi)
6,1 m (20 pi)
6,1 m (20 pi)
7,6 m (25 pi)
4,6 m (15 pi)
4,6 m (15 pi)
4,6 m (15 pi)
3,0 m (10 pi)
15
