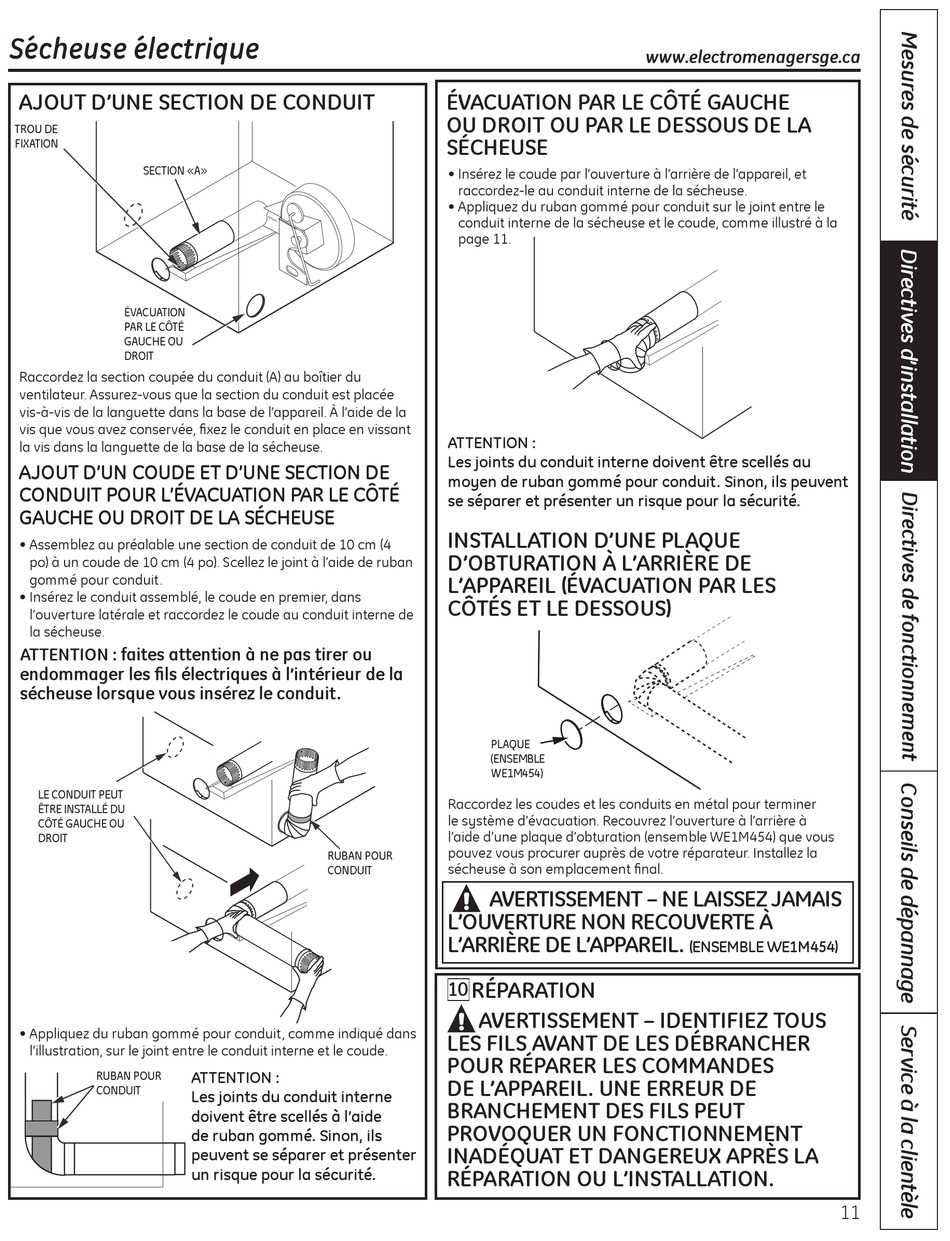

Sécheuse électrique
AJOUT D'UNE SECTION DE CONDUIT
TROU DE
FIXATION
SECTION «A»
ÉVACUATION
PAR LE CÔTÉ
GAUCHE OU
DROIT
Raccordez la section coupée du conduit (A) au boîtier du
ventilateur. Assurez-vous que la section du conduit est placée
vis-à-vis de la languette dans la base de l'appareil. À l'aide de la
vis que vous avez conservée, fixez le conduit en place en vissant
la vis dans la languette de la base de la sécheuse.
AJOUT D'UN COUDE ET D'UNE SECTION DE
CONDUIT POUR L'ÉVACUATION PAR LE CÔTÉ
GAUCHE OU DROIT DE LA SÉCHEUSE
• Assemblez au préalable une section de conduit de 10 cm (4
po) à un coude de 10 cm (4 po). Scellez le joint à l'aide de ruban
gommé pour conduit.
• Insérez le conduit assemblé, le coude en premier, dans
l'ouverture latérale et raccordez le coude au conduit interne de
la sécheuse.
ATTENTION : faites attention à ne pas tirer ou
endommager les fils électriques à l'intérieur de la
sécheuse lorsque vous insérez le conduit.
LE CONDUIT PEUT
ÊTRE INSTALLÉ DU
CÔTÉ GAUCHE OU
DROIT
• Appliquez du ruban gommé pour conduit, comme indiqué dans
l'illustration, sur le joint entre le conduit interne et le coude.
RUBAN POUR
DUCT
CONDUIT
TAPE
RUBAN POUR
CONDUIT
ATTENTION :
Les joints du conduit interne
doivent être scellés à l'aide
de ruban gommé. Sinon, ils
peuvent se séparer et présenter
un risque pour la sécurité.
ÉVACUATION PAR LE CÔTÉ GAUCHE
OU DROIT OU PAR LE DESSOUS DE LA
SÉCHEUSE
• Insérez le coude par l'ouverture à l'arrière de l'appareil, et
raccordez-le au conduit interne de la sécheuse.
• Appliquez du ruban gommé pour conduit sur le joint entre le
conduit interne de la sécheuse et le coude, comme illustré à la
page 11.
ATTENTION :
Les joints du conduit interne doivent être scellés au
moyen de ruban gommé pour conduit. Sinon, ils peuvent
se séparer et présenter un risque pour la sécurité.
INSTALLATION D'UNE PLAQUE
D'OBTURATION À L'ARRIÈRE DE
L'APPAREIL (ÉVACUATION PAR LES
CÔTÉS ET LE DESSOUS)
PLAQUE
(ENSEMBLE
WE1M454)
Raccordez les coudes et les conduits en métal pour terminer
le système d'évacuation. Recouvrez l'ouverture à l'arrière à
l'aide d'une plaque d'obturation (ensemble WE1M454) que vous
pouvez vous procurer auprès de votre réparateur. Installez la
sécheuse à son emplacement final.
AVERTISSEMENT – NE LAISSEZ JAMAIS
L'OUVERTURE NON RECOUVERTE À
L'ARRIÈRE DE L'APPAREIL.
RÉPARATION
10
AVERTISSEMENT – IDENTIFIEZ TOUS
LES FILS AVANT DE LES DÉBRANCHER
POUR RÉPARER LES COMMANDES
DE L'APPAREIL. UNE ERREUR DE
BRANCHEMENT DES FILS PEUT
PROVOQUER UN FONCTIONNEMENT
INADÉQUAT ET DANGEREUX APRÈS LA
RÉPARATION OU L'INSTALLATION.
www.electromenagersge.ca
(ENSEMBLE WE1M454)
11
