Sécheuse électrique
ÉVACUATION
UNE SÉCHEUSE PRODUIT DE LA CHARPIE COMBUSTIBLE.
DANS TOUS LES CAS, LA SÉCHEUSE DOIT ÊTRE
RACCORDÉE À UN CONDUIT D'ÉVACUATION
DONNANT SUR L'EXTÉRIEUR.
REMARQUE : L'AIR D'UNE SÉCHEUSE INSTALLÉE DANS
UNE MAISON MOBILE, UNE CHAMBRE À COUCHER, UNE
SALLE DE BAIN, UNE ALCÔVE OU UN PLACARD DOIT
ÊTRE ÉVACUÉ À L'EXTÉRIEUR.
INSTALLATION DANS UNE ALCÔVE OU
6
UN PLACARD
• Si votre sécheuse est conçue pour être installée dans une alcôve ou un
placard, cela sera indiqué sur une étiquette apposée sur le panneau
arrière de la sécheuse.
• L'air de la sécheuse DOIT être évacué à l'extérieur. Reportez-vous aux
points 3 et 4 de la section ÉVACUATION DE L'AIR.
• Les dégagements minimums entre la sécheuse et les murs adjacents
ou autres surfaces sont les suivants :
0 cm (0 po) de chaque côté
7,6 cm (3 po) à l'avant et à l'arrière
• Le dégagement vertical minimum entre le plancher et les armoires, le
plafond, etc., doit être de 109 cm (43 po) sans socle, et de 140 cm (55
po) avec socle.
• Les portes du placard doivent être pourvues de persiennes ou autre
dispositif d'aération équivalant à une ouverture de 387 cm² (60 po²)
répartie de façon égale. Si une sécheuse et une laveuse sont installées
dans le placard, les portes doivent être pourvues d'un dispositif
d'aération équivalant à une ouverture de 774 cm² (120 po²) répartie de
façon égale.
LORSQUE LE CONDUIT D'ÉVACUATION EST INSTALLÉ À
L'ARRIÈRE DE LA SÉCHEUSE, IL FAUT PRÉVOIR UN
DÉGAGEMENT MINIMUM DE 14 CM (5,5 PO) ENTRE
L'APPAREIL ET LE MUR.
INSTALLATION DANS UNE SALLE DE
7
BAIN OU UNE CHAMBRE À COUCHER
• L'air de la sécheuse DOIT être évacué à l'extérieur. Reportez-vous aux
points 3 et 4 de la section ÉVACUATION DE L'AIR.
• L'installation doit être conforme à tous les codes locaux en vigueur
ou, en l'absence de codes locaux, à la norme C22.1 de l'ACNOR et à la
partie 1 du Code canadien de l'électricité.
INSTALLATION DANS UNE MAISON
8
MOBILE OU PRÉ-FABRIQUÉE
• L'installation doit être conforme aux Codes d'installation dans les
maisons mobiles CAN/CSA série Z240 MH.
• L'air de la sécheuse DOIT être évacué à l'extérieur au moyen d'un
évent solidement fixé à la structure de la maison mobile (reportez-vous
aux points 3 et 4 de la section ÉVACUATION DE L'AIR).
• L'air de la sécheuse NE DOIT PAS être évacué sous une maison mobile
ou pré-fabriquée.
• Le conduit de l'évent DOIT être fabriqué en MÉTAL.
• N'utilisez pas de vis à métaux ou autres dispositifs similaires qui
pénètrent à l'intérieur du conduit d'évacuation.
• Reportez-vous à la section 2 pour effectuer le raccordement
électrique.
10

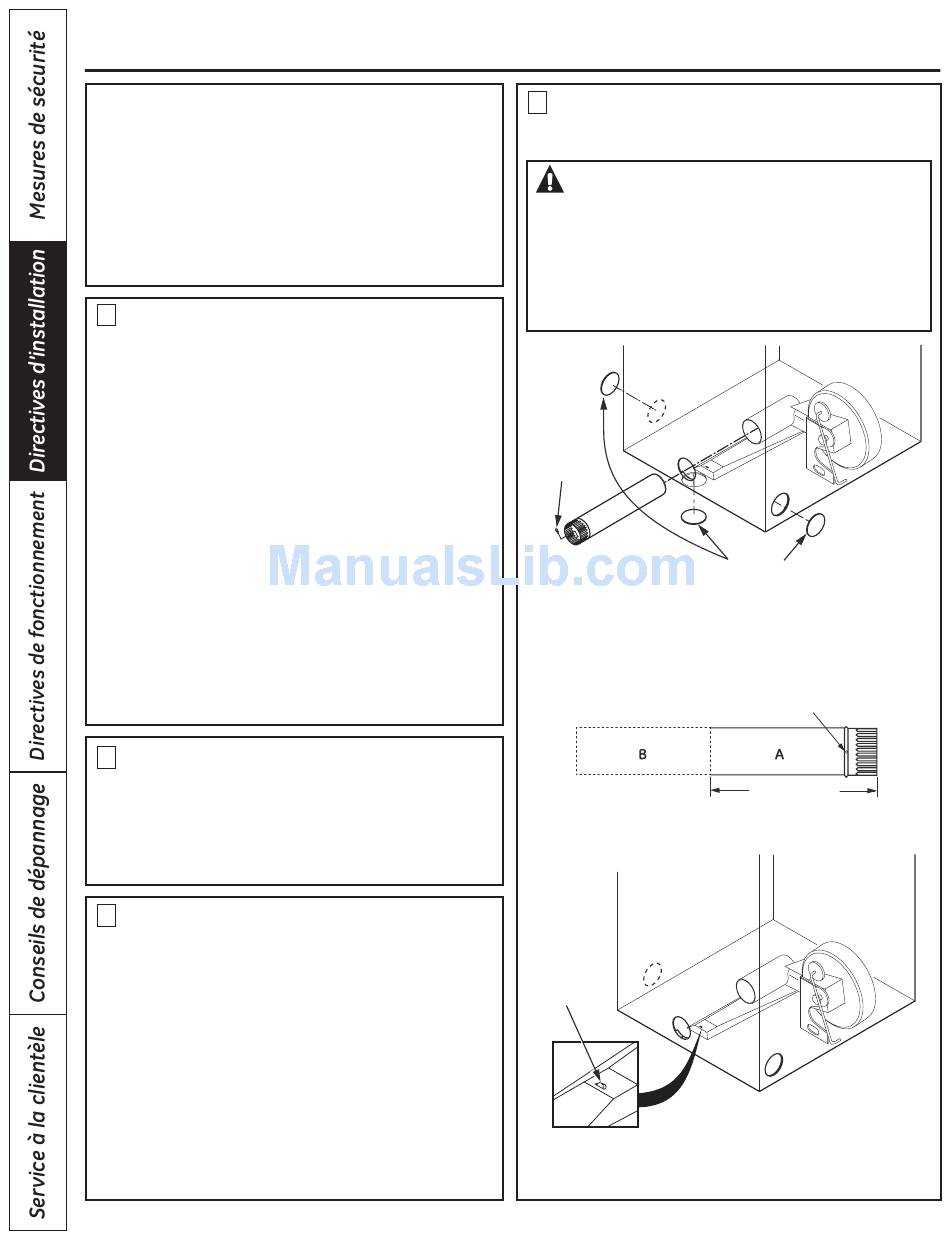

ÉVACUATION PAR LE CÔTÉ GAUCHE
9
OU DROIT OU PAR LE DESSOUS DE LA
SÉCHEUSE
AVERTISSEMENT –
L'INSTALLATION DE CE SYSTÈME D'ÉVACUATION,
ASSUREZ-VOUS DE COUPER L'ALIMENTATION
ÉLECTRIQUE DE LA SÉCHEUSE. PROTÉGEZ VOS
MAINS ET VOS BRAS DES BORDS TRANCHANTS
LORSQUE VOUS TRAVAILLEZ À L'INTÉRIEUR DE
L'APPAREIL. PORTEZ DES GANTS.
RETIREZ LA VIS
ET CONSERVEZ-LA
Défoncez et enlevez la débouchure inférieure, droite ou gauche.
Retirez la vis à l'intérieur du conduit d'évacuation de la sécheuse
et conservez-la. Tirez sur le conduit pour le sortir de la sécheuse.
Coupez le conduit de la façon illustrée, et conservez la section A.
EMPLACEMENT DE LA LANGUETTE
REPLIEZ LA
LANGUETTE VERS
LE HAUT À 45°
Par l'ouverture arrière, repérez la languette au milieu de la base
de la sécheuse. Repliez la languette vers le haut à 45° environ à
l'aide d'un tournevis à embout plat.
AVANT D'EFFECTUER
ENLEVEZ LA
DÉBOUCHURE
DÉSIRÉE
(UNE SEULEMENT)
TROU DE FIXATION
28,5 cm (11,25")
