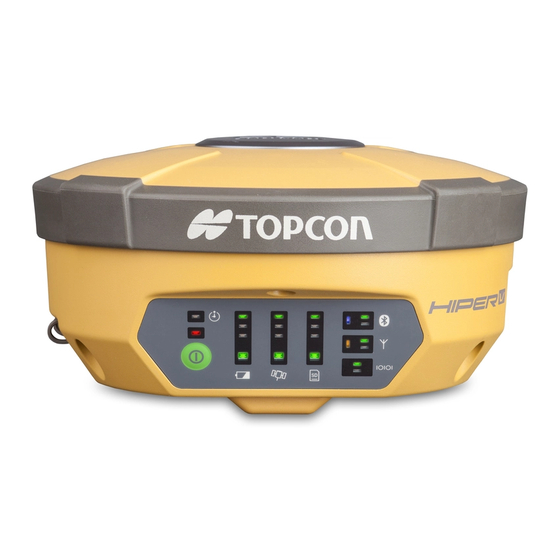

Topcon HiPer V Operator's Manual

Topcon gnss receiver operator's manual
Hide thumbs
Table of Contents

Advertisement

Quick Links

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HiPer V and is the answer not in the manual?

Questions and answers

Muath Ibrahim Dafalla
May 24, 2025

i have some problems with the signal is decreased from 5 km to 500m

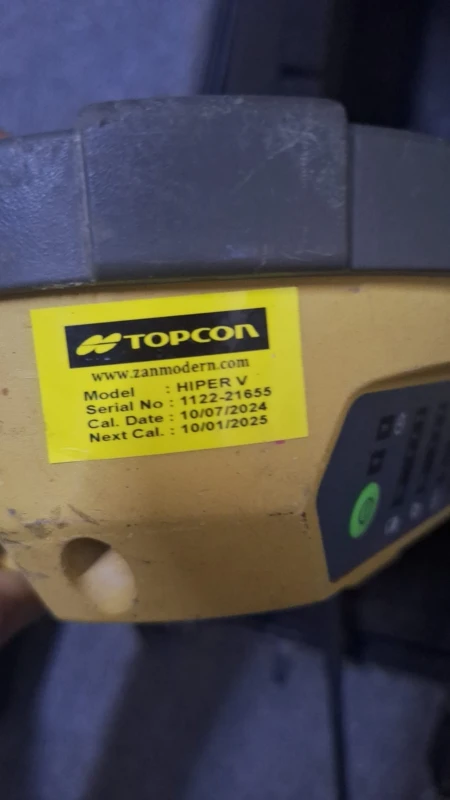

User image 68315197a8dd2
0

Subscribe to Our Youtube Channel

Related Manuals for Topcon HiPer V

Summary of Contents for Topcon HiPer V

  • Page 2 HiPer V Operator’s Manual Part Number 1001608‐01 Rev C ECO#000340 ©Copyright Topcon Positioning Systems, Inc.  December, 2012 All contents in this manual are copyrighted by Topcon Positioning Systems, Inc. All rights reserved.

  • Page 3: Terms And Conditions Use

    Preface • • • • • • Thank you for purchasing this Topcon product. The materials available in this Manual (the “Manual”) have been prepared by  Topcon Positioning Systems, Inc. (“TPS”) for owners of Topcon products, and are designed to assist owners with the use of the  receiver and its use is subject to these terms and conditions (the “Terms and Conditions”). Please read the terms and conditions carefully. Terms and Conditions Use This product is designed to be used by a professional. The user should have a good knowledge of the safe use of the product and  implement the types of safety procedures recommended by the local government protection agency for both private use and  commercial job sites. Copyrights All information contained in this Manual is the intellectual property of, and copyrighted material of TPS. All rights are reserved. Do  not use, access, copy, store, display, create derivative works of, sell, modify, publish, distribute, or allow any third party access to,  any graphics, content, information or data in this Manual without TPS’ express written consent and may only use such information  Preface    P/N: 1001608‐01  i...

  • Page 4: Trademarks

    Trademarks HiPer® V, TRU™, MAGNET™, Pocket‐3D™, Topcon® and Topcon Positioning Systems™ are trademarks or registered trademarks  of TPS. Windows® is a registered trademark of Microsoft Corporation. The Bluetooth® word mark and logos are owned by  Bluetooth SIG, Inc. and any use of such marks by Topcon Positioning Systems, Inc. is used under license. Other product and  company names mentioned herein may be trademarks of their respective owners. Disclaimer of Warranty EXCEPT FOR ANY WARRANTIES IN AN APPENDIX OR A WARRANTY CARD ACCOMPANYING THE PRODUCT, THIS MANUAL AND  THE RECEIVER ARE PROVIDED “AS‐IS.” THERE ARE NO OTHER WARRANTIES. TPS DISCLAIMS ANY IMPLIED WARRANTY OF  MERCHANTABILITY OR FITNESS FOR ANY PARTICULAR USE OR PURPOSE. TPS AND ITS DISTRIBUTORS SHALL NOT BE LIABLE FOR  TECHNICAL OR EDITORIAL ERRORS OR OMISSIONS CONTAINED HEREIN; NOR FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES  RESULTING FROM THE FURNISHING, PERFORMANCE OR USE OF THIS MATERIAL OR THE RECEIVER. SUCH DISCLAIMED DAMAGES  INCLUDE BUT ARE NOT LIMITED TO LOSS OF TIME, LOSS OR DESTRUCTION OF DATA, LOSS OF PROFIT, SAVINGS OR REVENUE, OR  LOSS OF THE PRODUCT’S USE. IN ADDITION TPS IS NOT RESPONSIBLE OR LIABLE FOR DAMAGES OR COSTS INCURRED IN  CONNECTION WITH OBTAINING SUBSTITUTE PRODUCTS OR SOFTWARE, CLAIMS BY OTHERS, INCONVENIENCE, OR ANY OTHER  COSTS. IN ANY EVENT, TPS SHALL HAVE NO LIABILITY FOR DAMAGES OR OTHERWISE TO YOU OR ANY OTHER PERSON OR ENTITY  IN EXCESS OF THE PURCHASE PRICE FOR THE RECEIVER.  P/N: 1001608‐01  ii Terms and Conditions Use  ...

  • Page 5: License Agreement

    License Agreement Use of any computer programs or software supplied by TPS or downloaded from a TPS website (the “Software”) in connection  with the receiver constitutes acceptance of these Terms and Conditions in this Manual and an agreement to abide by these  Terms and Conditions. The user is granted a personal, non‐exclusive, non‐transferable license to use such Software under the  terms stated herein and in any case only with a single receiver or single computer. You may not assign or transfer the Software  or this license without the express written consent of TPS. This license is effective until terminated. You may terminate the  license at any time by destroying the Software and Manual. TPS may terminate the license if you fail to comply with any of the  Terms or Conditions. You agree to destroy the Software and manual upon termination of the use of the receiver. All ownership,  copyright and other intellectual property rights in and to the Software belong to TPS. If these license terms are not acceptable,  return any unused software and manual. Confidentiality This Manual, its contents and the Software (collectively, the “Confidential Information”) are the confidential and proprietary  information of TPS. You agree to treat TPS’ Confidential Information with a degree of care no less stringent that the degree of  care you would use in safeguarding your own most valuable trade secrets. Nothing in this paragraph shall restrict you from  disclosing Confidential Information to your employees as may be necessary or appropriate to operate or care for the receiver.  Such employees must also keep the Confidentiality Information confidential. In the event you become legally compelled to  disclose any of the Confidential Information, you shall give TPS immediate notice so that it may seek a protective order or other  appropriate remedy. P/N: 1001608‐01  iii Terms and Conditions Use  ...

  • Page 6: Website; Other Statements

    Website; Other Statements No statement contained at the TPS website (or any other website) or in any other advertisements or TPS literature or made by  an employee or independent contractor of TPS modifies these Terms and Conditions (including the Software license, warranty  and limitation of liability).  Safety Improper use of the receiver can lead to injury to persons or property and/or malfunction of the product. The receiver should  only be repaired by authorized TPS warranty service centers. Users should review and heed the safety warnings in an Appendix. Miscellaneous The above Terms and Conditions may be amended, modified, superseded, or canceled, at any time by TPS. The above Terms and  Conditions will be governed by, and construed in accordance with, the laws of the State of California, without reference to  conflict of laws. P/N: 1001608‐01  iv Terms and Conditions Use  ...

  • Page 7: Manual Conventions

    Manual Conventions This manual uses the following conventions:    Convention Description Example Bold Menu, or drop‐down menu selection FileExit (Click the File menu and click Exit) Name of a dialog box or screen From the Connection screen... Button or key commands Click Finish. User supplied text or variable Type guest, and click Enter. Mono Italic Reference to another manual or help document Refer to the Topcon Reference Manual. Further information to note about system configuration, maintenance, or setup. Supplementary information that can have an adverse affect on system operation, system performance, data  integrity, measurements, or personal safety. Notification that an action has the potential to result in system damage, loss of data, loss of warranty, or  personal injury. P/N: 1001608‐01  v Terms and Conditions Use  ...

  • Page 8: Table Of Contents

    Table of Contents • • • • • • Terms and Conditions Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  i Copyrights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  i Trademarks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  ii Disclaimer of Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  ii License Agreement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  iii Confidentiality  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  iii Website; Other Statements. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  iv Safety  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  iv Miscellaneous. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  iv Manual Conventions  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  v HiPer V Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2 Unpacking Your Receiver Kit  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  3 System Components  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  3     P/N: 1001608‐01  vi...
  • Page 9 Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  4 Technical Documents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  4 Using Topcon Software With Your Receiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  5 Getting Technical Support . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  6 Website . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  7 Receiver Overview  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  8 Cables. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  10 Memory . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  12 Detachable Batteries  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  13 Voice Notification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  13 Data and Power Ports . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  15 External Radio Antenna Connector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  16 Connector  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  17 Turning On/Off the Receiver  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  24 Using Internal and External Power Sources  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  24 Batteries. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  25 Inserting and Removing the Battery. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  26     P/N: 1001608‐01  vii...
  • Page 10 Charging the Batteries . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  31 Insufficient Power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  34 Viewing Receiver Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  35 Loading New Firmware. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  37 About the OAF  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  41 Checking the Receiver’s OAF. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  42 Loading an OAF. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  43 Performing a Factory Reset (Clearing the NVRAM) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  45 POWERUP Script Requirements. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  47 Installing the POWERUP Script . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  47 Uninstalling the POWERUP script . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  48 Editing the POWERUP Script . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  48 Enabling the POWERUP Script  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  48 Disabling POWERUP Script  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  49 Managing the Radio Modem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  49 Setting Up the Base Receiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  51 Setting Up the Rover Receiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  52     P/N: 1001608‐01  viii...
  • Page 11 Measuring Antenna Height  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  53 Setting Recording Parameters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  54 Logging Rates. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  54 Using SD/SDHC Cards . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  55 To install/remove the SD/SDHC card:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  56 Recording Data  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  57 Managing Files. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  58 Downloading and Deleting Files . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  58 Check This First!  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  59 Powering Problems. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  60 Receiver Problems  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  61 Bluetooth Problems  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  65 TRU Problems  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  67 Cleaning and Storing the Receiver. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  68 Getting Customer Support . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  68 General Details  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  69 GPS Board Details . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  76     P/N: 1001608‐01  ix...
  • Page 12 Bluetooth Module Details  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  78 Internal Topcon Digital UHF II Modem General Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . .  78 Internal FH915+ Modem General Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  80 Optional Cellular Module Details. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  82 CDMA Module Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  82 HSPA Module Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  83 Battery (BDC70) Specifications  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  84 Charger (CDC68) Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  85 Connector Specifications  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  86 UHF Radio Modem Connector  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  86 Reverse TNC Connector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  86 Power Connector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  87 Serial RS 232 Connector. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  88 SD/SDHC Card Recommendations. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  89 General Warnings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  92 Battery Pack Warnings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  93 Receiver Warnings  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  94     P/N: 1001608‐01  x...
  • Page 13 Usage Warnings  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  94 FCC Compliance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  95 Industry Canada Compliance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  96 Community of Europe Compliance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  97 European Community Declaration of Conformity with R&TTE Directive 1999/5/EC . . . . . .  98 Declaration of Conformity (R&TTE Directive 1999/5/EC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  100 WEEE Directive  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  103 Bluetooth Transmission Statements/Compliance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  104     P/N: 1001608‐01  xi...
  • Page 14 Introduction • • • • • • Topcon’s HiPer V receiver is a compact, lightweight, and completely integrated GNSS receiver for static and kinematic applications.  The integrated receiver design includes a GNSS receiver board based on Vanguard™ technology, industry leading Fence Antenna™,  and wireless communication technology. The HiPer V delivers world‐class positioning and navigation capability to your application  by tracking signals from multi‐constellation satellite systems, including GPS, GLONASS, and SBAS.  The HiPer V offers complete IP67 protection against dust and water ingress, in addition to superior vibration and shock resistance.  The communication interface allows you to quickly integrate Topcon’s premium GNSS performance within new systems and quickly  deliver world‐class positioning and navigation support to your applications. Figure 1: HiPer V Receiver  Introduction    P/N: 1001608‐01  1...

  • Page 15: Hiper V Features

    HiPer V Features The HiPer V receiver features the following: • A premier multi‐constellation Vanguard™ technology GNSS board • Industry‐leading Fence Antenna™ technology  • Serial (RS‐232C) and power ports  • Detachable battery • A highly visible display panel with single‐button operation • External memory card slot • Integrated Bluetooth® wireless and radio technology • Optional HSPA (3.5G)  and CDMA Cellular technology • Voice notifications for important receiver operations • Integrated and rugged design The HiPer V comes in one of the following configurations: • FH915+   radio modem • FH915+ radio modem with HSPA module • Static (No integrated radio/cellular module) • Digital UHF II radio modem • Digital UHF II radio modem with HSPA module • Digital UHF II radio modem and CDMA module (US only) 1. High‐Speed Packet Access (HSPA) cellular module supports faster data rate and is backward compatible with GPRS/EDGE (GSM) technology.

  • Page 16: Unpacking Your Receiver Kit

    Unpacking Your Receiver Kit This section describes the documentation, standard kit components, and accessories (depending on your purchase) that  accompany your receiver. When you unpack your receiver kit, verify you received the items listed in this section. Make sure the  items do not appear damaged from shipment. If any of the items are missing or damaged, contact your Topcon dealer or Topcon  technical support. See “Getting Technical Support” on page 6. • Standard components are illustrated in Figure 2. • Receiver accessories are illustrated in Figure 3. • Receiver documentation is listed on page 4. System Components The items illustrated in Figure 2 are included with your receiver. Figure 2: Standard System Components P/N: 1001608‐01  3 Unpacking Your Receiver Kit  ...

  • Page 17: Accessories

    Accessories Topcon offers a wide variety of accessories (see Figure 3) specially designed to improve system flexibility and job site efficiency.  For more details on the optional accessories available for HiPer V, contact your Topcon dealer.  Figure 3: Receiver Accessories Technical Documents The HiPer V Manual CD includes three manuals (listed below) that help you set up and use your new receiver quickly and  efficiently. • HiPer V Operator’s Manual – An on‐screen help document that contains detailed information on how to use your new  receiver.  P/N: 1001608‐01  4 Technical Documents  ...

  • Page 18: Using Topcon Software With Your Receiver

    • HiPer V Quick Start Guide – An on‐screen help guide that contains instructions for quickly setting up your new receiver  and begin using it. • Topcon Receiver Utility (TRU) Reference Guide – An on‐screen help document that contains detailed information on how  to use the TRU software included on the GPS+ Software CD. For more information about the TRU software, see “Using  Topcon Software With Your Receiver”. Using Topcon Software With Your Receiver Use the HiPer V receiver in conjunction with the Topcon Receiver Utility (TRU) and MAGNET Field™ or Pocket‐3D applications.  Topcon software enables you to configure the receiver and other external devices, manage files, collect data, and perform survey  and construction work flows. TRU is a hardware configuration software for receivers and peripheral devices. You can install it on desktop computers and data  controllers. This program is provided on the GPS+ Software CD that accompanied your receiver. A TRU help document is provided  on the HiPer V CD. Topcon’s MAGNET Field™ software for data controllers provides real‐time communication, cloud storage, data collection and  exchange, and field solutions, such as topo, staking, roads, calculations, and more.  Pocket‐3D is a program that runs on data controllers with Windows platforms. Pocket‐3D simplifies data collection, allowing you  to check cuts and fills, layout points and survey all or part of the job site quickly and efficiently.  Contact your Topcon dealer for more information about Topcon software or the HiPer V receiver system.  P/N: 1001608‐01  5 Using Topcon Software With Your Receiver  ...

  • Page 19: Getting Technical Support

    Getting Technical Support Before contacting a Topcon customer representative about any problems with the receiver, see “Troubleshooting” on page 59  for some solutions that may fix the issue. Contact your local Topcon dealer or visit the Topcon Total Care Web site (www.TopconTotalCare.com) for technical support.  For quick and effective support, provide a detailed description of the problem. When contacting Topcon for technical assistance, provide the following information for better and faster service: 1. A description of the following: – Field operation that was being performed when the problem occurred – Details of the unexpected behavior, symptoms, and any error messages that precede or follow the problem – Problem occurrence frequency or patterns  2. Receiver information and configuration settings. For receiver information, click Information in TRU, select Save to  File, enter a file name, and save it to the computer. 3. Specifications of mobile devices and computers used in the field or office exhibiting the problem. These  specifications should include model information, version number, operating system information, memory and  storage capacity, etc. 4. Information about the system software, including the version number and steps to reproduce the problem. 5. A description of the field environment and/or observation conditions when the problem occurred. P/N: 1001608‐01  6 Getting Technical Support  ...

  • Page 20: Website

    Website The Topcon website provides current information about Topcon’s line of products. The support area of the website provides  access to Topcon field and office software, manuals, frequently asked questions, and so forth. To access the Topcon website, visit  www.topconpositioning.com.  The Topcon’s TotalCare web site also provides complete support, such as news, updates, reminders, training, live Webinars, and  customer service to help you get the information you need. Visit www.topcontotalcare.com. P/N: 1001608‐01  7 Getting Technical Support  ...

  • Page 21: Receiver Overview

    Getting Acquainted • • • • • • The HiPer V receiver enclosure is fully sealed and incorporates the GNSS receiver board, antenna, and wireless communication  device. The receiver’s enclosure also includes dedicated space for batteries, external memory storage, and a SIM card. Receiver Overview The HiPer V receiver’s advanced design reduces the number of cables required for operation, allowing for more reliable and  efficient file data collection.  An easy‐to‐operate display panel, mounting socket, battery bay door, connection ports (serial, power, and radio antenna), and  labels with receiver information are located on the bottom of the receiver’s magnesium alloy lower enclosure. The HiPer V receiver has a highly‐visible display panel with single‐button operation. The display panel enables you to view the  receiver’s operational status. For more information, see “Display Panel Operations” on page 18. The mounting socket (Figure 4) connects the receiver to either a standard 5/8'' thread pole or adapter. You can locate regulatory and product identification information on the two receiver labels. The product identification label  contains the serial number and part number.  Getting Acquainted    P/N: 1001608‐01  8...
  • Page 22 Modem Antenna Port Speaker Bluetooth Label Mounting Socket Battery Product ID Label Compartment with Part Number and Serial Number Rubber Bumper Ports Panel Figure 4: Bottom Enclosure Overview P/N: 1001608‐01  9 Receiver Overview  ...

  • Page 23: Cables

    Cables The HiPer V package includes a serial cable for configuring the receiver. Table 1 describes the cable included with your receiver  and optional cables that are available as accessories.  Align the keyways when connecting the power/serial cable to the receiver port. Turn the cable lock clockwise  until it clicks to secure the cable in place. To disconnect the cable, turn the lock counter‐clockwise, and then  gently remove the cable. Table 1. Receiver Cables Cable Description Cable Illustration Serial Cable (Supplied) Connects the receiver to an external device (controller or  computer) for data transfer and receiver configuration. p/n 14‐008005‐03 P/N: 1001608‐01  10 Cables  ...
  • Page 24 Table 1. Receiver Cables Cable Description Cable Illustration Battery Charger Cable (Optional) Connects the power adapter to the battery charger. Several options  are available for the battery charger cable based on your country. If  your kit does not include this cable, contact your Topcon dealer.  Refer to the these part numbers for available battery charger  cables: p/n 73113A – Cable, Power, CDC68 (EUR) p/n 210160124 – Cable, Power, CDC68 (US) p/n 73113C – Cable, Power, CDC68 (AUS) p/n 2212113F0 – Cable, Power, CDC68 (Brazil) Power Charger Cable (Also Available for Purchase) Connects the power adapter to a grounded outlet. Sever‐ al options are available for the power charger cable based on your  country. To purchase this cable, contact your Topcon dealer. Refer to  this part number: p/n 14‐008054‐01 – Cable, Power Charger (EUR) p/n 14‐008052‐01 – Cable, Power Charger (US) p/n 14‐008074‐01 – Cable, Power Charger (AUS) p/n 1000475‐01 – Cable, Power Charger, 1.8M (Brazil NMetro) P/N: 1001608‐01  11 Cables  ...

  • Page 25: Memory

    Table 1. Receiver Cables Cable Description Cable Illustration Power Adapter (Available for Purchase) Charges the receiver when connected to a grounded outlet and the  power charger cable. To purchase this cable, contact your Topcon  dealer. Refer to this part number: p/n 22‐034101‐01 – Power Supply with SAE Connector Receiver Power Cable (Available for Purchase) Connects the receiver to the power adapter through the SAE  connector. To purchase this cable, contact your Topcon dealer. Refer  to this part number: p/n: 14‐008016‐03 Memory The HiPer V is equipped with an accessible SD/SDHC card slot for data storage. As data is logged to the SD/SDHC card, the  Memory Capacity Bar displays the memory capacity status. See “Memory Capacity Bar” on page 22 for more information. To  access the raw data files on the SD/SDHC card, see “Using SD/SDHC Cards” on page 55. P/N: 1001608‐01  12 Memory  ...

  • Page 26: Detachable Batteries

    Detachable Batteries The receiver first draws power from a connected external power source. When there is no valid external power source  connected or if the source has discharged lower than 7.2V, the receiver will draw power from a rechargeable high‐ capacity battery. The HiPer V receiver standard kits include two detachable Li‐Ion batteries for powering the receiver and  one battery charger. Each battery is capable of running for more than 7.5 hours on a single charge [in static mode with a  Bluetooth® connection and at 68° F (20° C)]. See “Batteries” on page 25 for more information.  The batteries are shipped from the factory with a partial charge. For maximum operating time, fully charge the  batteries before using the receiver. Voice Notification The HiPer V receiver has a voice notification feature that issues a series of voice messages and sounds to alert you to different  system status’ and event conditions. The HiPer V is pre‐configured with either voice messages or sounds at a preset volume. To modify volume  settings, use the TRU software or other application software. The frequency of the voice messages or sounds depends on the specific conditions; the frequency is either once (when the  condition first occurs) or repeated (every 30 seconds for a set period of time). P/N: 1001608‐01  13 Detachable Batteries  ...
  • Page 27 The following events generate messages from the HiPer V audible annunciator: Table 2. Audio Event Index EVENT NAME DESCRIPTION LOGEPOCH Message recorded to file STARTUP System has completed startup SHUTDOWN Receiver is shutting down (immediate) BTNPOWER Power Button – Power On BTNFRESET Power Button – Factory Reset BTNFORMAT Power Button – SD Format BTNIGNORE Power Button – Return to normal operation BATTLOW Battery power is low MEMLOW Remaining space on SD memory card is low MEMFULL SD memory card is full RTKFIXED RTK solution is now Fixed RTKFIXLOST RTK solution is no longer Fixed CONNECT Bluetooth has been connected DISCONNECT Bluetooth has been disconnected P/N: 1001608‐01  14 Voice Notification  ...

  • Page 28: Data And Power Ports

    Data and Power Ports The HiPer V has the two ports described below: • Serial ‐ rimmed in black; used for communication between the receiver and an external device. The body of the  connector on the corresponding cable is black. • Power ‐ rimmed in red; used to connect the receiver to an external power source. The body of the connector on the  corresponding cable is red. Power Port Modem Antenna Antenna Port Serial Port Port Figure 5: HiPer V Ports P/N: 1001608‐01  15 Data and Power Ports  ...

  • Page 29: External Radio Antenna Connector

    The antennas for the receiver’s internal UHF radio (and optional cellular modem) connect to the BNC or reverse TNC external antenna connector located under the HiPer V housing (Figure 6). The optimal modem antenna depends on the frequency of the UHF radio that is installed in the receiver: Figure 6: UHF Antenna...

  • Page 30: Connector

    Connector The bottom connector (Figure 7) enables you to mount the receiver to either a standard 5/8'' thread pole or adapter. Bottom Connector for Standard Setups Figure 7: HiPer V Bottom Connector P/N: 1001608‐01  17 Connector  ...

  • Page 31: Display Panel Operations

    Display Panel Operations • • • • • • The HiPer V LED Display Panel is used to display and indicate the receiver’s current operational status. The display offers a  compact but valuable summary of the most important receiver information for the typical user. This chapter describes the  different LED blink patterns and what they mean. Position Status Bar Available Power Bar Available Power Bar Memory Capacity Bar Memory Capacity Bar Timer Wireless Status Wireless Status Receiver Receiver Health Health Power Button Radio Radio Battery Status Battery Status Status...
  • Page 32 HiPer V to their default values. Press for 20 Erase Erase All Files Deletes all files from the SD/SDHC card. seconds Press for No action. The HiPer V will return to Disregard more than 25 normal operation. seconds Within 2 Start a raw collection to a new file, or...
  • Page 33 Boot during the boot process the display indicates boot progress. Available Power Bar  indicates the remaining battery charge or remaining voltage when using external power.  AVAILABLE POWER BAR DISPLAY INTERNAL POWER REMAINING EXTERNAL POWER REMAINING Greater than 50% Greater than 8V Greater than 25% Greater than 7.25V Greater than 10% Greater than 6.5V Less than 10% Less than 6.5V Battery Status LED  indicates the currently available power sources for the HiPer V. BATTERY STATUS Only the internal battery is available.
  • Page 34 Position Status Bar  indicates the current type of position computed. POSITIONING STATUS BAR RTK fixed solution. DGPS or RTK float solution. Stand-alone or base mode. Invalid or no position. Tracking Status LED  indicates the number and type of satellites currently being tracked by the HiPer V. TRACKING STATUS ORDER DISPLAY STATUS Blink per tracked GPS satellite. Blink if no satellite signal with SNR value >48 dB*Hz. Blink per tracked GLONASS satellite.
  • Page 35 Memory Capacity Bar  indicates the percentage of available space on the SD/SDHC memory card.  MEMORY CAPACITY BAR Greater than 50% Less than 50% Less than 25% Less than 10% Memory full or SD/SDHC card is not ready. No card is installed. File Status LED  indicates the status of the current file.  FILE STATUS A file is open. Writing to the file. A file is not open or there is no SD/SDHC card in the slot.
  • Page 36 Timer LED  is used in job programming to indicate various states of a job.  TIMER STATUS A Timer JOB has started and is waiting to begin file operations. The file is opened by the JOB. The file is closed by the JOB or no JOB was activated/executed. When the HiPer V is powered off and a timer JOB is in waiting, the timer LED blinks once every two seconds momentarily.  After a job has been activated, is waiting for execution, or is being executed, you cannot power off the  receiver using the Power button. P/N: 1001608‐01  23   ...

  • Page 37: Turning On/Off The Receiver

    Managing Power • • • • • • This chapter describes how to power the receiver, charge the detachable batteries, and use an external power source. Turning On/Off the Receiver To turn on the receiver, press and hold the power button until the LEDs briefly flash. When the receiver is turned on, the receiver’s  channels initialize and begin tracking all visible satellites at any time and location. To turn off the receiver, press and hold the power button for more than three and less than 10 seconds (release the power button  when the BATT LED blinks solid red). This delay prevents the receiver from being turned off by mistake.  The receiver will draw a small amount of power from the batteries when it is turned off. If the receiver is  placed in storage for a long period, such as a few months, the batteries may become fully discharged. You will  need to use an external power supply or recharge the batteries before use. Using Internal and External Power Sources The receiver is powered by the detachable batteries or an external power source connected to the power port. If an external power  source is connected, the receiver draws power from it over the battery.  Managing Power    P/N: 1001608‐01  24...

  • Page 38: Batteries

    You can connect the receiver to an external power source, such as a vehicle battery, with 6.7 to 18 VDC to operate the receiver.  See “Specifications” on page 69 for more information on external power source requirements to power the receiver and charge  the internal batteries. Power input greater than 18 VDC could damage the receiver. Batteries The battery compartment door provides access to the main battery. The receiver can also be powered using an external power  source. Use one BDC70 rechargeable battery at a time to power the receiver. The HiPer V also contains an internal backup battery, which maintains an internal RTC. The backup battery is automatically  charged from the main battery. P/N: 1001608‐01  25 Batteries  ...

  • Page 39: Inserting And Removing The Battery

    Figure 9: HiPer V Battery and Charger Inserting and Removing the Battery • First, before removing the battery, always turn off power to the receiver. If the battery is removed while the power is  switched on, uncontrolled system shutdown will occur and file data may be lost as a result. • When inserting or removing the battery, make sure that moisture, dust, or other foreign particles do not come in contact  with the inside of the instrument. • Remove batteries from the surveying instrument or charger before placing into storage. P/N: 1001608‐01  26 Batteries  ...
  • Page 40 • Store the battery in a dry room where the temperature is within the following ranges. For long‐term storage, the battery  should be charged at least once every six months. Table 3. Battery Storage Time Storage Period Temperature 1 week or less -20°C to +50°C 1 week to 1 month -20°C to +45°C 1 month to 6 months -20°C to +40°C 6 months to 1 year -20°C to +35°C •...
  • Page 41 2. Push the buttons on both sides of the battery compartment cover, and lift the battery cover. Press and Hold Both Battery Compartment Buttons (One on Each Side) Figure 10: Remove Battery Compartment Cover P/N: 1001608‐01  28 Batteries  ...
  • Page 42 3. Slide the battery to the right, and separate the battery from the connector. Slide Battery to the Right to Remove Figure 11: Remove Battery 4. Lift up the battery, and remove it from the receiver. Only use a HiPer V battery with this receiver. Using an incorrect battery type may cause the battery to explode  and damage the receiver. P/N: 1001608‐01  29 Batteries  ...
  • Page 43 To insert the battery: 1. Remove the battery cover. 2. Gently slide the bottom of the battery along the battery guides until it snaps into place (Figure 12). Slide Battery to the Left to Lock in Place Figure 12: Remove Battery Compartment Cover P/N: 1001608‐01  30 Batteries  ...

  • Page 44: Charging The Batteries

    Charging the Batteries When the battery charge is low, the Available Power Bar changes from solid green to yellow to red and then blinking red,  depending on the remaining charge (see “Available Power Bar” on page 20). When the receiver is connected to an external  power source, the battery does not charge and becomes disabled from supplying power to the receiver. To charge the battery, use the supplied charger. It takes approximately 4 hours to completely charge one battery and 8  hours to completely charge two batteries. The Li‐Ion batteries used in the battery packs should run at no less than 80%  capacity after 500 charging cycles. You do not need to drain the batteries before recharging The batteries are shipped from the factory with a partial charge. For maximum operating time, fully charge the  batteries before using the receiver. To charge the batteries: 1. Connect the power cable to the charger and plug the charger into the wall outlet.  P/N: 1001608‐01  31 Batteries  ...
  • Page 45 2. Mount the battery in the charger by matching the grooves on the battery with the guides on the charger. Charging LEDs Figure 13: Insert Battery onto Charger 3. When charging begins, the lamp light blinks. 4. The lamp light is solid when charging is complete. P/N: 1001608‐01  32 Batteries  ...
  • Page 46 5. Remove the battery and unplug the charger. Figure 14: Remove Battery   Slots 1 and 2: The charger starts charging the battery mounted first. If two batteries are placed in the charger,  the battery in slot 1 is charged first, and then the battery in slot 2. Charging lamp: The charging lamp is off when the charger is outside the charging temperature range or when  the battery is mounted incorrectly. If the lamp is still off after the charger falls within its charging temperature  range and the battery is mounted again, contact a local dealer. P/N: 1001608‐01  33 Batteries  ...

  • Page 47: Insufficient Power

    Charging time per battery (at 25°C) is about 4 hours (Charging can take longer when temperatures are either  especially high or low.) Insufficient Power If the batteries become fully discharged and an external power supply is not connected, the receiver will shut down and  automatically save recorded files. To avoid disruptions, check the Available Power Bar on the display panel for the battery charge  status. See “Available Power Bar” on page 20 for more information. If the receiver shuts down due to insufficient power, the receiver and all communication ports become de‐activated. To restore power to your receiver and turn it back on, do one or all of the following:  • Recharge the batteries. • Make sure the power/serial cable is securely connected to the receiver’s port. Align the keyways (indicated with a red  dot) when connecting the power/serial cable to the receiver port.  • Connect the receiver to a different power source.  Power supplied to the receiver should match the specifications provided by Topcon on the product. Failure to  comply with these specifications may damage the receiver. P/N: 1001608‐01  34 Insufficient Power  ...

  • Page 48: Viewing Receiver Information

    Configuring the Receiver • • • • • • Viewing Receiver Information The section describes receiver options, and how to load a new Option Authorization File (OAF), update firmware, and perform a  factory reset. To do this, you will need to use the Topcon Receiver Utility (TRU) software that was supplied on the HiPer V CD. For  information about installing the software, see the Topcon Receiver Utility (TRU) Reference Manual. In the Topcon Receiver Utility (TRU), the Receiver Info window displays basic receiver information, such as hardware and firmware  versions, RAM size, receiver ID, serial number, etc.  To open the Receiver Info window: 1. Connect the receiver to a computer and open TRU.  2. In TRU, connect to the receiver.  3. Click DeviceApplication ModeReceiver Managing. 4. Click DeviceConnect. 5. In the Connection Parameters window, select the correct serial port, and click Connect. 6. In the TRU main window, click the Information icon. The Receiver Info window (Figure 15) appears. Configuring the Receiver    P/N: 1001608‐01  35...
  • Page 49 Figure 15: TRU – Receiver Info P/N: 1001608‐01  36 Viewing Receiver Information  ...

  • Page 50: Loading New Firmware

    Loading New Firmware Receiver board firmware is released as a compressed file that you download and decompress. This file contains the following  files: • Main board firmware • GNSS firmware • Radio firmware To upload GNSS and radio firmware files to the receiver: 1. Connect the receiver to a computer using the serial cable. 2. To connect to the receiver in TRU:  Click DeviceApplication ModeReceiver Managing. b. Click DeviceConnect. In the Connection Parameters window (Figure 16), select Serial Port and the port name, and then click  Connect. P/N: 1001608‐01  37 Loading New Firmware  ...
  • Page 51 Figure 16: Connection Parameters Window 3. Click the Firmware   icon in the TRU main window. The Upload Firmware window (Figure 17) displays. This  window enables you to upload firmware files to the connected receiver. 4. Make sure Receiver is selected in the Device field. 5. (Recommended) Select Soft Break as the Capture Method. 6. Browse for and select the receiver board’s RAM and Flash files (Figure 17).  P/N: 1001608‐01  38 Loading New Firmware  ...
  • Page 52 Figure 17: Upload Firmware Window 7. Click Start to upload the selected files. 8. Click OK to continue uploading new firmware to the receiver (see Figure 18). P/N: 1001608‐01  39 Loading New Firmware  ...
  • Page 53 Figure 18: Finishing Firmware Upload To load the main board firmware file to the receiver: 1. Perform a factory reset on the receiver. See “Performing a Factory Reset (Clearing the NVRAM)” on page 45. 2. Remove the storage card from the receiver. See “To install/remove the SD/SDHC card:” on page 56. 3. On the storage card, create a “Firmware” folder, and copy the acpu.sbc file into the folder. 4. Insert the storage card back into the receiver. 5. Power on the receiver. The receiver will power up 20 to 30 seconds slower than normal. The |0|0| LED begins to  flash, indicating the firmware is uploading. P/N: 1001608‐01  40 Loading New Firmware  ...

  • Page 54: About The Oaf

    6. Reset the receiver again to return it to its original factory settings. 7. Use the Topcon Receiver Utiility (TRU) to ensure the firmware was uploaded successfully. See “Loading New  Firmware” on page 37. About the OAF Topcon issues an Option Authorization File (OAF) to enable the specific options that you purchased. Topcon’s OAF system allows  you to customize and configure the receiver according to your particular needs, therefore purchasing only the options you  require. The HiPer V receiver typically ships with an OAF as per initial purchase of the receiver kit configuration. There are several upgrade  options available with the receiver that can extend the receiver’s functionality to better suit your job requirement. Examples of  upgrade options are listed below: • GPS + GLONASS dual frequency static operation • Radio‐based RTK operation • Network RTK operation • RTK and update rate up to 20 Hz (10 Hz standard) Contact your Topcon dealer or a representative for a complete listing of available options and pricing information. P/N: 1001608‐01  41 Loading New Firmware  ...

  • Page 55: Checking The Receiver's Oaf

    Checking the Receiver’s OAF To use TRU to view the status of the receiver’s options:  1. Connect the receiver to a computer and open TRU. See the Topcon Receiver Utility (TRU) Reference Manual for more  information about connecting the receiver to a computer. 2. In TRU, connect to the receiver.  3. Click the Options   icon in the main window. The Receiver Options window (Figure 19) displays, so you can view  the current authorization options and upload new ones. Figure 19: Receiver Options P/N: 1001608‐01  42 Loading New Firmware  ...

  • Page 56: Loading An Oaf

    Loading an OAF Topcon dealers provide customers with OAF files. For any OAF related questions, e‐mail Topcon at options@topcon.com and  include the receiver’s ID and serial number. To obtain these numbers, see “Viewing Receiver Information” on page 35.  To load a new OAF: 1. Follow the steps in “Checking the Receiver’s OAF” on page 42. 2. Click Upload OAF on the bottom of the Receiver Options window (see Figure 19). 3. Navigate to the location of the new Option Authorization File (Figure 20). Figure 20: Load OAF P/N: 1001608‐01  43 Loading New Firmware  ...
  • Page 57 4. Select the appropriate file, and click Open (Figure 20). Topcon’s TRU initially checks to see if the selected file is compatible with the currently connected receiver. If you  chose a file not intended for this receiver, the Upload OAF window displays an error icon next to the Receiver ID and  disables the Upload the File to the Receiver button. Figure 21: OAF Compatibility Check  5. Press Upload the File to the Receiver (Figure 21) to start loading the file. If an OAF file is uploaded to the receiver, TRU will offer to reset the receiver to put new authorization options into  operation (Figure 22). P/N: 1001608‐01  44 Loading New Firmware  ...

  • Page 58: Performing A Factory Reset (Clearing The Nvram)

    Figure 22: Reset the Receiver 6. Click Yes. Performing a Factory Reset (Clearing the NVRAM) The receiver’s Non‐Volatile Random Access Memory (NVRAM) holds data required for satellite tracking, such as ephemeris data  and receiver position. The NVRAM also keeps the current receiver’s settings, such as active antenna input, elevation masks and  recording interval, and information about the receiver’s internal file system. Clearing the receiver’s NVRAM restores the  receiver’s factory default settings. Although clearing the NVRAM is not recommended as a common practice, there are times when it can eliminate communication  or tracking problems.  After clearing the NVRAM, the receiver requires time to collect new ephemerides and almanacs (around 15 minutes). Clearing the NVRAM will not delete any files already recorded in the receiver’s memory, and the NVRAM keeps information  about the receiver file system.   P/N: 1001608‐01  45 Performing a Factory Reset (Clearing the NVRAM)  ...
  • Page 59 You can also use TRU to reset the receiver (clear the NVRAM): 1. Connect the receiver to a computer, and open TRU. See the Topcon Receiver Utility (TRU) Reference Manual for  more information about connecting the receiver to a computer. 2. In TRU, connect to the receiver.  3. Click the Tools icon   in the main window.  The Tools window appears, enabling you to reset the receiver and clear the NVRAM.  Figure 23: Tools Dialog Box 4. Click Reset Receiver, and click Yes to continue.  P/N: 1001608‐01  46 Performing a Factory Reset (Clearing the NVRAM)  ...

  • Page 60: Powerup Script Requirements

    POWERUP Script Requirements After turning on the receiver, the POWERUP script executes when the receiver obtains valid position coordinates and the  following requirements are satisfied. • The POWERUP script has been installed to receiver. • The POWERUP script function setting is ON. • The receiver is not starting by using the timer. • There is no enabled job/session. Installing the POWERUP Script To install the POWERUP script onto the HiPer V receiver: 1. Copy the POWERUP script file “powerup.gcs” to the “POWERUP” folder on the SD card. 2. Insert the SD card into HiPer V receiver. 3. Perform a Factory Reset on the HiPer V. 4. Once the installation is successful, the “powerup.gcs” file is removed from the SD card. If the file attribution is Read only, the file will not be not removed. If there is the existing POWERUP script on the HiPer V, it will be overwritten by the new script file. P/N: 1001608‐01  47 POWERUP Script Requirements  ...

  • Page 61: Uninstalling The Powerup Script

    Uninstalling the POWERUP script The POWERUP script can be uninstalled by using either of the following two methods. Method 1: Install an empty (no script) “powerup.gcs” file. Method 2: Send the command “set,/ext/powerup/clear,y” using the Terminal feature of TRU. Editing the POWERUP Script It is not possible to edit the existing POWERUP script in receiver directly. Install (overwrite) the new POWERUP script after  modifying the script using TRU. Enabling the POWERUP Script It is necessary to enable the POWERUP script function in order to allow the HiPer II to execute the POWERUP script at every  startup of the receiver. Enable the POWERUP script by using any of the following three methods. Method 1: Send the terminal command “set,/ext/powerup/mode,on” Method 2: Perform a Factory Reset of the receiver. Method 3: Enable using the TRU software. P/N: 1001608‐01  48 POWERUP Script Requirements  ...

  • Page 62: Disabling Powerup Script

    Disabling POWERUP Script Disable the POWERUP script by using either of the following two methods. Method 1: Send the terminal command “set,/ext/powerup/mode,off” Method 2: Disable by using the TRU software. Managing the Radio Modem The Topcon Receiver Utility (TRU) software supports the configuration of all radio modems that are embedded in Topcon  receivers. To configure the radio modem, have the following ready: • A computer running a Windows 2000 operating system or newer • TRU installed on the computer • A serial cable or Bluetooth‐capable computer For instruction on configuring radio modems, see the TRU Reference Manual or the Topcon Radio Guide. Both are supplied on  the HiPer V Manual CD and topcontotalcare.com. P/N: 1001608‐01  49 Managing the Radio Modem  ...
  • Page 63 Field System Setup • • • • • • This chapter describes the field setup of your new HiPer V, so it is ready for use as a Base, RTK or network Rover, or static data  collection. HiPer V Receiver External Modem Antenna 10cm Spacer Horizonal Spacer Tribrach Adapter (Precision) Universal Tribrach Figure 24: Equipment and Setup Field System Setup    P/N: 1001608‐01  50...

  • Page 64: Setting Up The Base Receiver

    Setting Up the Base Receiver 1. Mount the receiver on a tripod with a tribrach, tribrach  adapter, and prism spacer, as shown in the picture on  the right. 2. Position the base system (from step 1) over a known  point. 3. Level the tripod and measure the height of the receiver  from the ground using the tape measure. See  “Measuring Antenna Height” on page 53. 4. Connect the external radio antenna to the antenna  port for RTK setup. 5. Press the power button to turn on the receiver. The  integrated wireless device in the receiver turns on  when the receiver is powered. 6. Connect the receiver to the Bluetooth‐enabled data  collector, running Topcon Field software, to configure  and start the base HiPer V receiver. 7. View the LED display panel for the receiver’s current  status. See also “Display Panel Operations” on page 18. P/N: 1001608‐01  51 Setting Up the Base Receiver  ...

  • Page 65: Setting Up The Rover Receiver

    Setting Up the Rover Receiver 1. Mount the receiver on the rover pole, as  shown in the picture on the right. 2. Attach a Topcon controller to the pole  using a mounting bracket. 3. If you are not using a fixed height rover  pole, measure the height of the receiver  from the ground. See “Measuring Antenna  Height” on page 53. 4. Connect the external radio antenna to the  antenna port for RTK setup. 5. Press the power button to turn on the  receiver. The integrated wireless device in  the receiver turns on when the receiver is  powered. 6. Connect the receiver to the Bluetooth‐ enabled data collector, running Topcon  Field software, to configure the HiPer V as  a rover receiver. 7. View the LED display panel for the  receiver’s current status. See also “Display  Panel Operations” on page 18. P/N: 1001608‐01  52 Setting Up the Rover Receiver  ...

  • Page 66: Measuring Antenna Height

    Measuring Antenna Height The receiver calculates the coordinates of the antenna’s phase center.  To determine the coordinates of the station marker, specify the  following: • Measured height of the antenna above the station marker • Method of measuring the antenna height • Model of the antenna/receiver used Any necessary antenna phase center adjustments, based on the  antenna model, is automatically applied. This adjustment, when  combined with accurately measured height and measurement  methods, allows for correctly computed reference marker  coordinates. To accurately measure the antenna height: 1. Measure the antenna height above the control point or  marker, either the slant height or the vertical height. You may either measure the vertical height to the Antenna  Reference Point (ARP) located at the bottom of the receiver  at the base of the mounting threads, or measure the slant  height to the Slant Height Measurement Mark (SHMM) on  the side of the receiver, as shown on the right. 2. Record the antenna height, points name, and start time in  the field notes. P/N: 1001608‐01  53 Measuring Antenna Height  ...

  • Page 67: Setting Recording Parameters

    Collecting Data • • • • • • This chapter provides general information about recording data, downloading it, and managing files. Setting Recording Parameters The Topcon Receiver Utility (TRU) software enables you to set logging parameters, such as logging rate and types of messages, in  which to record data. This software and the TRU Reference Manual is supplied on the HiPer V CD. See the TRU Reference Manual  for more information. The HiPer V receiver is compatible with any Topcon field software for configuration and recording raw data. Logging Rates The receiver logs data on the SD/SDHC card that is inserted into the memory card slot. The amount of file space depends on the  size of the memory card being used. The HiPer V receiver can support memory cards of up to 32 GB capacity . The amount of  memory used to log data depends on the logging rate. For more information about setting logging rate parameters, see the TRU  Reference Manual. 1. The maximum number of files is limited to 512. The receiver may take up to 50 seconds to check larger (8/16/32GB) SDHC cards when inserted into  the receiver. For 2 and 4 GB SD/SDHC cards, this external card check is completed instantly, allowing you to use it without any delay. Collecting Data    P/N: 1001608‐01  54...

  • Page 68: Using Sd/Sdhc Cards

    Using SD/SDHC Cards The SD/SDHC card slots reside under the battery on the inside edge of the battery recess. The data that resides on the SD/SDHC  card can be accessed by removing the card and using an external SD/SDHC card reader or by using Topcon software to download  the data from the card via HiPer V’s serial port or Bluetooth connection. A secure digital card suitable for industrial use can be  purchased from a local Topcon dealer. The SD/SDHC card is available in FAT16 or FAT32 format so that the removable SD/SDHC  card is suitable for copying data files directly to a computer. For recommendations on SD/SDHC cards, see “SD/SDHC Card  Recommendations” on page 89. SIM Card Slot SD/SDHC Card Slot Figure 25: HiPer V Card Slot Example P/N: 1001608‐01  55 Using SD/SDHC Cards  ...

  • Page 69: To Install/Remove The Sd/Sdhc Card

    To install/remove the SD/SDHC card: 1. Ensure the receiver is turned off. 2. Remove the battery. See “Inserting and Removing the Battery” on page 26. 3. Carefully push the SD/SDHC card, label side down, into the SD/SDHC card slot (Figure 25) until it locks into place Or, push the card once to remove it..  Figure 26: Install SD/SDHC Card Do not remove the card if the receiver is powered on. Damage to data may result from improper removal of  the card. Once the receiver is turned on, the receiver board will detect the SD/SDHC card, and it will be ready to use as needed. P/N: 1001608‐01  56 Using SD/SDHC Cards  ...

  • Page 70: Recording Data

    Recording Data You can log raw GNSS data to the receiver’s memory card and use the Topcon Receiver Utility (TRU) or MAGNET Office™ software  to download the files to a computer. To start or stop recording data to the receiver, you can use the LED display panel or TRU. 1. Press the Power button to turn on the receiver. 2. Wait for the STAT LED to indicate satellites are being tracked. The STAT LED blinks green for GPS satellites and amber  for GLONASS satellites. A short red blink indicates the receiver has not solved a position. Five or more satellites provide optimal positioning. 3. Press the POWER button three times within two seconds to begin recording. You can also select File  ExplorerLogsStart in TRU to begin recording data.     4. Make sure the REC light is blinking green. This indicates that a file has opened and data collection has started. The  REC LED blinks each time data is saved to memory.  5. When you have finished recording, press the POWER button three times, and make sure the REC LED is dark. You can  also select File ExplorerLogsStop in TRU to end data recording. 6. To turn off the receiver, press and hold the POWER button for 3 to 10 seconds until all LEDs turn dark and the BAT ...

  • Page 71: Managing Files

    Managing Files Raw data is recorded as time‐tagged measurements in a single raw data file. Each file is recorded to the receiver’s memory and  automatically given a name and a *.tps file extension. You can then transfer a file of collected data to a computer with file  managing software, such as the Topcon Receiver Utility (TRU), which is supplied on the GPS+ Software CD. This program allows  you to use an automatic naming feature, enter file names, and delete files as necessary. For more information, see the TRU  Reference Manual supplied on the HiPer V CD.  Downloading and Deleting Files After completing a survey, download data files to a computer or a controller for storage, post‐processing, or backup.  Downloading and deleting files prepares the memory card for the next survey. (When the memory card is full, the receiver stops  logging data, and the REC LED turns dark/off, indicating an error condition. Existing data is not overwritten.)  There are three options for deleting raw data files from the receiver: • Delete all of the files using the LED display panel (i.e. hold the power button for 20 to 25 seconds). This erases all of the  files in the receivers internal memory. • Use a serial or Bluetooth connection to download the files to a computer/controller. In the Topcon Receiver Utility (TRU),  you can select the files you want to delete from the receiver. See the TRU Reference Manual for more information. • Remove the memory card and insert it into the memory card slot of a computer/controller. P/N: 1001608‐01  58 Managing Files  ...

  • Page 72: Check This First

    Troubleshooting • • • • • • This chapter will help you diagnose and solve some common problems that may occur with the receiver. Do not attempt to repair equipment yourself. Doing so will void the warranty and may damage the hardware. Check This First! Before contacting your local dealer or Topcon Technical Support, check the following: • Check all external receiver connections carefully to ensure correct and secure connections. Double check for worn or  defective cables. • Check the receiver’s batteries for a full charge. • Check the power source for incorrectly connected cables, and ensure the power source is valid. See “Specifications” on  page 57 for external power requirements. • Check the software. Make sure the most current software version is downloaded onto the computer and the most current  firmware is loaded into the receiver. Check the Topcon website for the latest updates. • Check Topcon Technical Support (www.topconsupport.com) or Topcon Total Care (www.topcontotalcare.com) for the  latest updates. Then, try the following: • Power on and off the receiver by pressing the Power button or by using TRU (ToolsReset receiver). Troubleshooting    P/N: 1001608‐01  59...

  • Page 73: Powering Problems

    • Restore default settings by pressing the Power button for 10 to 15 seconds or using TRU (ToolsClear NVRAM). This  restores the receiver’s parameters to the factory default settings and erases the almanac and ephemeris files. This  action does not delete data files from the receiver memory. • Erase all files by pressing the Power button for 20 yo 25 seconds or by using File ExplorerDelete All Files in TRU. This  will delete all files stored in the receiver’s non‐removable memory card. If the problem persists, see the following sections for other solutions. Powering Problems The following are some of the most commonly encountered power problems. The receiver does not power up • The battery may be discharged. – Charge the battery overnight. See “Charging the Batteries” on page 22. • If you are using an external power source, the cable may be disconnected or damaged. – Make sure the cable is securely connected and undamaged. • The receiver may have a defective charger or defective battery. – If, after changing the battery or connecting an external power source, the receiver still does not power up,  contact your local dealer or Topcon Technical Support for advice.  P/N: 1001608‐01  60 Powering Problems  ...

  • Page 74: Receiver Problems

    Receiver Problems The following are some of the most commonly encountered receiver problems. The receiver cannot establish a connection to a computer or external controller Cable specific problems: • The cable is not properly plugged in. – Unplug the cable, then securely and properly reconnect it to the receiver. • The cable is damaged. – Use an undamaged cable. Contact a dealer to replace the cable. Generic problems: • The receiver port used for connection is not in Command mode. Connect the receiver to a computer and open TRU [see “Connection” in the Topcon Receiver Utility (TRU)  Reference Manual]. b. Click Receiver SettingsPorts. Change the Input Mode for the port used for connection to cmd. The receiver does not lock on to satellites for a long period of time • The corresponding receiver options may be disabled or expired (L1/L2, GPS/GLONASS must be on to track satellites). – Order a new OAF with the desired options activated to enable or extend validity of the corresponding receiver  options. Contact a dealer or visit the Topcon website for details. P/N: 1001608‐01  61 Receiver Problems  ...
  • Page 75 – Refer to the “Receiver Managing” chapter of the Topcon Receiver Utility (TRU) Reference Manual for a detailed  description of options. The receiver tracks too few satellites • The survey is conducted near obstructions (tree canopy, tall buildings, and so forth). – Make sure the Multipath Reduction boxes have been enabled. Connect the receiver to a computer and open TRU (see “Connection” in the Topcon Receiver Utility (TRU)  Reference Manual). b. In TRU, connect to the receiver. On the TRU main window, choose Receiver SettingsTrackingAdv tab. Make sure the C/A code  multipath reduction check box is selected. • Move to an area free of obstructions, if applicable. The receiver cannot obtain Code Differential and/or RTK solutions • Incorrect Base coordinates entered. – Specify the correct coordinates for the Base station using TRU or another suitable field data collection software. • The corresponding receiver options may be disabled or expired. – Order a new OAF with the required options activated to enable or extend validity of the corresponding receiver  options.  – Refer to the Topcon Receiver Utility (TRU) Reference Manual for a detailed description of options. • There are not enough common satellites. In order to obtain a fixed solution, the Base and Rover should track at least  five common satellites. P/N: 1001608‐01  62 Receiver Problems  ...
  • Page 76 – Check the elevation masks of the Rover and Base receivers; they should be the same. To do this, on the TRU  main window, choose Receiver SettingsTrackingObs. – Verify there is a clear view of the sky to allow sufficient satellite tracking. • A discrepancy exists between the differential standards used at the Base and Rover receivers. – Ensure the Base and Rover receivers use the same corrections input/output format: Connect the receiver to a computer and open TRU (see “Connection” in the Topcon Receiver Utility (TRU)  Reference Manual). b. In TRU, connect to the receiver. On the TRU main window, choose Receiver SettingsPorts. d. Double‐click on the port to be configured and make sure the input mode of the Rover matches the format  of the Base output mode (i.e. RTCM3).  • Poor satellite geometry (PDOP/GDOP values are too high). – Ensure the elevation mask is less than 15 degrees. – Increase the PDOP threshold. To do this, on the TRU main window, choose Receiver SettingsTrackingObs. – Conduct the survey during a time period when satellite visibility and geometry is better (if possible). • The modem battery is low. • The specified baud rate is incompatible with the baud rates the modem supports. The baud rate is the rate at which the  receiver transmits differential messages to the modem and vice versa. – Change the modem’s baud rate. • The Base and Rover modems use different radio link parameters. – Configure the Base and Rover radio modems according to the procedures listed in the TRU Reference Manual. • The distance between the Base and Rover is too far. – Close the distance between the Base and Rover. P/N: 1001608‐01  63 Receiver Problems  ...
  • Page 77 – Use repeaters to increase radio coverage. • The elevation mask is above 15 degrees. – Lower the elevation mask. To do this, on the TRU main window, choose Receiver SettingsTrackingObs. – Verify there is a clear view of the sky to allow sufficient satellite tracking. • There may be a source of radio interference that disrupts radio communications. – Change the RF channel (if possible). – Removing the source of the jamming signal or relocate the radio antennas (if possible). The receiver does not start logging data  • The SD/SDHC card is not properly inserted. • The receiver memory option is disabled or expired. – Make sure the memory option is enabled. For details, see the Topcon Receiver Utility (TRU) Reference Manual. • The receiver’s memory card does not have free space. – Download and/or delete data files to free up space for new files. See “Downloading and Deleting Files” on  page 46. – The file system is not initialized. Initialize the File System on the SD card using TRU. To do this, on the TRU main  window, choose File ExplorerInitialize File System. P/N: 1001608‐01  64 Receiver Problems  ...

  • Page 78: Bluetooth Problems

    Bluetooth Problems The following are some of the most commonly encountered error messages and other problems. TRU error message: Can’t find receiver • The receiver is turned off. – Ensure the receiver has power and is turned on. • Bluetooth is not turned on; the BT LED is off. – Reset the receiver to the factory default settings by pressing the Power button for 10 to 15 seconds. – You can also turn on power to Bluetooth using TRU. To do this, on the TRU main window, choose Receiver  SettingsBluetooth. • There is interference. – Move the receiver, controller, or computer to an unobstructed location. • The receiver is too far away. – Move the devices closer together. • The receiver is already connected via Bluetooth to another device. – Disconnect the receiver from the other controller or computer. • The receiver port used for connection is not in Command mode. Connect the receiver to a computer and open TRU (see “Connection” in the Topcon Receiver Utility (TRU)  Reference Manual). P/N: 1001608‐01  65 Bluetooth Problems  ...
  • Page 79 b. Click ConfigurationReceiverPorts. Change the Input Mode for the Bluetooth serial port used for connection to cmd. This is the most common cause for this error message. Use TRU to double check the settings for the  connection port. TRU error message: Open COM# port failed: Access is denied • Another application uses the computer port dedicated for connection. – Close the application, and then re‐connect. – Connect the receiver via another, unused computer port. After searching for available devices, none are discovered • The receiver is not receiving power. – Check that the receiver is getting power and is turned on. – Check that the optional power cable is correctly attached to the port if one is being used. – Unplug the cable, then securely and properly reconnect it to the receiver. – If the power cable is damaged, contact a Dealer to purchase a new cable. Can see the icon for the receiver’s Bluetooth module on the computer screen, but cannot connect to it • Device security settings probably differ. – Make sure the Bluetooth enabled devices use the same security settings. P/N: 1001608‐01  66 Bluetooth Problems  ...

  • Page 80: Tru Problems

    • Bluetooth module settings may have changed. If the settings are changed for the Bluetooth module, remove it from the list of discovered Bluetooth  devices using the Bluetooth manager program (supplied with the device used to manage the receiver). b. Repeat the search. TRU Problems The following is the most commonly encountered TRU problem. TRU cannot connect to the receiver • The receiver is turned off. – Ensure the receiver has power and is turned on. • If using a cable, the cable’s connectors are improperly attached. – Check that the cable connector is attached to the correct serial port.  – Unplug the cable, then securely and properly reconnect it to the receiver. • If using a cable, the cable is damaged. – Use an undamaged cable. – Contact a dealer to purchase a new cable. • If using Bluetooth wireless technology, the incorrect port is selected. – Use a computer or receiver that has Bluetooth wireless technology enabled/installed. – Make sure the computer and receiver use the correct ports for communication. For the HiPer V receiver, this is  Bluetooth serial port A (btsp\a). P/N: 1001608‐01  67 TRU Problems  ...

  • Page 81: Cleaning And Storing The Receiver

    Cleaning and Storing the Receiver • Use a clean cloth moistened with neutral detergent or water. • Never use an abrasive cleaner, ether, thinner benzene, or other solvents. • Always make sure the receiver is completely dry before storing it. Dry any moisture with a soft, clean cloth. Getting Customer Support If the troubleshooting hints and tips in this operator’s manual fail to remedy the problem, contact Topcon Customer Support.  For contact information, see “Getting Technical Support” on page 7. P/N: 1001608‐01  68 Cleaning and Storing the Receiver  ...

  • Page 82: General Details

    • • • • • • This chapter provides specifications for the HiPer V and its internal components.  General Details Table 4. Receiver General Specifications Physical Enclosure Magnesium alloy Color Topcon Yellow and Topcon Gray Dimensions 184.0mm X 95.0mm (diameter x Height) Weight 1.00kg (without battery and radio) Antenna Internal micro center Battery Built-in, detachable/replaceable...
  • Page 83 Table 4. Receiver General Specifications (Continued) Keys One key: Power- On/Off, multi-function LEDs 22 LEDs Receiver Health Scheduler Status Available Power Bar Battery Status Satellite Tracking Bar Position Status Memory Capacity Bar File Status Wireless Status Radio Status Serial Port Status Environment Operating -20 to +65°C (Battery) / -40 to +65°C (Ext.) / -20 to +55 (w/ UHF modem module) temperature Storage temperature -45°C to +70°C...
  • Page 84 Table 4. Receiver General Specifications (Continued) Power Built in battery BDC70 Li-ion 5.2Ah (Typical) / 7.2VDC Battery weight 195g Battery charging 4 hours time Operating time Over 7.5 hours (20C / static data logging / w BT) External power 1 port Input voltage 6.7 to 18 VDC Consumption 4W (w/o UHF modem) Battery charge...
  • Page 85 Table 4. Receiver General Specifications (Continued) Port specifications COM1: 4,800 to 115,200 bps (RS Level) 115,200 bps (default) Bluetooth: 115,200 bps (SPP/Single Channel mode) Modem Antenna BNC or reverse polarity TNC (depending on modem type) NMEA NMEA version Ver. 2.1, 2.2, 2.3, 3.0 Messages GGA, GLL, GNS, GRS, GSA, GST, GSV, HDT, RMC, VTG, ZDA, ROT, GMP Output interval Up to 20Hz DGPS...
  • Page 86 Table 4. Receiver General Specifications (Continued) CMR/CMR+, RTCM SC104 Ver 2.2, 2.3, 3.0 or 3.1 Correction format RTCM message User selectable type Ambiguity initialize OTF (L1, L1/L2) Baseline Length Up to 50km Initialize time > 15 seconds, typical Output interval for Up to 20Hz CMR/RTCM Elevation 0 to 90 degrees (independent of data logging) Solution mode...
  • Page 87 Table 4. Receiver General Specifications (Continued) Survey Accuracy Static L1 only: H: 3mm + 0.8 ppm xD V: 4mm + 1 ppm xD L1 +L2: H: 3mm + 0.5 ppm xD V: 5mm + 0.5 ppm xD Fast Static L1+L2: H: 3mm+0.5 ppm xD V: 5mm+0.5 ppm xD Kinematic L1+L2: H: 10mm+1 ppm xD...
  • Page 88 a. CMR/CMR+ is a third‐party proprietary format. Use of this format is not recommended and performance cannot be guaranteed. Use of industry standard RTCM 3.x is always recommended for optimal performance. b. RMS Values: Accuracy depends on the number of satellites used, obstructions, satellite geometry (DOP), occupation time,  multipath effects, atmospheric conditions, baseline length, survey procedures, and data quality.    Performance specifications assume a minimum of 6 GPS satellites above 15 degrees in elevation and adherence to the procedures recommended in this manual. In areas of high multipath, during periods of large PDOP, and during periods of increased ionospheric activity, performance may degrade.

  • Page 89: Gps Board Details

    GPS Board Details Table 5. GPS Board Specifications Receiver Type (set by activating the proper OAF) Internal GNSS G: GPS L1 board: HiPer V GD: GPS L1/L2 GG:GPS/GLONASS L1 GGD: GPS/GLONASS L1/L2 Hardware type: without internal radio/modem country/region/pur- with Digital UHF II pose dependent...
  • Page 90 Table 5. GPS Board Specifications (Continued) PLL/DLL/QLL Bandwidth, order, adjustable Smoothing interval Code and Carrier WAAS/EGNOS/ Optional MSAS Data Features Formats TPS, NMEA, RTCM, CMR/CMR+ Features Up to 20 Hz update rate for real time position and raw data (code and carrier) 10cm code phase and 0.1mm carrier phase precision RTCM SC104 version 2.1, 2.2, 2.3, 3.0, and 3.1 I/O Multiple Base RTCM Geoid and Magnetic Variation models...

  • Page 91: Bluetooth Module Details

    Table 6. Bluetooth Module Specifications Range Up to 10 m (indoor), up to 50m (outdoor) Type Class 1 Service classes Miscellaneous Supported profiles Frequency Country North America and Europe Code a. For the receiver’s Class 1 Bluetooth functionality to work properly, the connected device must also support Class 1 Bluetooth. Internal Topcon Digital UHF II Modem General Specifications For complete details regarding the Topcon digital UHF II modem, refer to the Topcon Radio Guide Reference Manual (p/n:  1001598‐01). P/N: 1001608‐01  78 Bluetooth Module Details  ...
  • Page 92 Table 7. GRX2 Digital UHF II Modem General Specifications Parameter Specification UHF 400 – 470 MHz Operating frequency range Modulation techniques GMSK and 4-Level FSK (4FSK) Satel 4FSK Protocols PDL GMSK PDL 4FSK TrimTalk GMSK (channel spacing) 25 kHz, 20 kHz or 12.5 kHz Occupied bandwidth Data transmission rate at 25 kHz 9600 bps GMSK ...

  • Page 93: Internal Fh915+ Modem General Specifications

    Table 7. GRX2 Digital UHF II Modem General Specifications (Continued) Parameter Specification Operation modes Transmitter Receiver Repeater a. Dependent on the country and region, and mode (base/rover) of operation. b. Use of PDL and Satel 4FSK protocols is recommended in applications where possible. Note that a minimum baud rate of 9600 bps  is recommended for all RTK operations. Compatibility with TrimTalk is subject to some restrictions. c. The data transmission configurations indicated (protocol and channel spacing) are the only protocols that provide compliance  with UHF Narrowbanding restrictions that are effective as of January 1, 2013 in the US and Canada.  For more information,  please see http://transition.fcc.gov/pshs/public‐safety‐spectrum/narrowbanding‐faq.html for details. Similar restrictions are  also in place in other global markets. Please contact your Dealer or local government radio authority to ensure you understand  local compliance obligations. Internal FH915+ Modem General Specifications Table 8. Internal FH915+ Modem General Specifications Parameter Specification Operating frequency range 902 to 928 MHz, United States country/region/purpose dependent 915 to 925 MHz, Australia Signal structuring Frequency hopping spread spectrum Hopping pattern...
  • Page 94 Table 8. Internal FH915+ Modem General Specifications (Continued) Parameter Specification System gain 135 dB Network topology Point-to-point, point-to-multipoint Protocol FH915, FH915+ Transmitter (TX) Carrier power 250 mW (24 dBm)/1 W (30 dBm), user selectable Receiver (RX) Sensitivity -105 dBm at 10-4 BER Dynamic range 105 dBm Data communications Serial interface RS232 Serial data rate...

  • Page 95: Optional Cellular Module Details

    Optional Cellular Module Details This section describes the specifications of the cellular modules offered with the HiPer V receiver. CDMA Module Specifications Table 9. Cellular Module Specifications General (Dual Band CDMA 1xRTT Module) CDMA 800/1900 MHz Supported bands TX power 800 MHz – Class 3 (24 dBm) 1900 MHz – Class 2 (24 dBm) Data 1x/QNC/HSPD CSD, Max BR 14.4 Kbps...

  • Page 96: Hspa Module Specifications

      wireless network. HSPA Module Specifications Table 10. Cellular Module Specifications General (3.5G Wireless Module Quad-band GSM and UMTS/HSPA) Supported bands GSM 850/900/1800/1900 MHz UMTS/HSPA 850/1900/2100 MHz TX power UMTS/HSPA - Class 3 (0.25 Watt) GSM 850/900 MHz – Class 4 (2 Watt) GSM 1800/1900 MHz –...

  • Page 97: Battery (Bdc70) Specifications

    Table 10. Cellular Module Specifications Regulatory and FCC, IC approvals ANATEL (Brazil) PTCRB R&TTE/CE RoHS/WEEE ACMA BABT Battery (BDC70) Specifications Table 11. Battery Specifications General Nominal voltage 7.2V Capacity 5.2Ah Dimensions 38 (W) x 70 (D) x 40 (H) mm Weight about about 195g P/N: 1001608‐01...

  • Page 98: Charger (Cdc68) Specifications

    Charger (CDC68) Specifications Table 12. Charger Specifications General Input voltage: AC100 to 240V Charging time per about 4 hours battery (at 25°C): (Charging can take longer than the times stated above when temperatures are either especially high or low.) Charging 0°C to 40°C (32°F to 104°F) temperature range: Storage temperature...

  • Page 99: Connector Specifications

    Connector Specifications The receiver has 3 external connectors; one UHF/915+ radio modem or cellular antenna connector. UHF Radio Modem Connector Table 13. UHF Modem Connector Specifications Modem Type Signal Type Details Modem I/O RF/GSM output from modem antenna Reverse TNC Connector Table 14. Reverse TNC Connector Specifications Modem Type Signal Type Details 915+ Reverse TNC Modem I/O RF/GSM output from modem antenna P/N: 1001608‐01  86 Connector Specifications  ...

  • Page 100: Power Connector

    Power Connector Rimmed in red, the power connector (on the right) is a 5-pin sealed receptacle. Table 15 gives power connector specifications. Table 15. Power Connector Specifications Number Signal Name Details – – Not used Power_INP Input Power_GND Ground, power return – – Not used –...

  • Page 101: Serial Rs 232 Connector

    Serial RS 232 Connector Rimmed in black, the serial RS232 connector (on the right) is a sealed receptacle, 7 pin, ODU part number G80F1C-T07QC00-0000. Table 16 gives the RS232 connector specifications. Table 16. RS232 Connector Specifications Number Signal Name Details – – Not used –...

  • Page 102: Sd/Sdhc Card Recommendations

    SD/SDHC Card Recommendations Table 17 is a recommended list of SD/SDHC cards that were tested with the receiver. This list of recommendations is based on  testing results available to date and should not be considered a comprehensive list. The receiver is capable of working with  SD/SDHC cards with a storage capacity of up to 32GB. Table 17. SD/SDHC Card Recommendations Operating Manufacturer Model Name Card Type Capacity Class Temperature (°C) AF2GSDI (Industrial Grade) 2 GB – -40 to 85 Transcends TS2GSD801 (Industrial Grade) 2 GB – -40 to 85 Panasonic RP-SDP02G 2 GB Class 4 -25 to 85 Panasonic...
  • Page 103 Table 17. SD/SDHC Card Recommendations Operating Manufacturer Model Name Card Type Capacity Class Temperature (°C) Lexar LSD2GBAC 2 GB – 0 to 55 Buffalo RDDC-S2GC4 2 GB Class 4 0 to 55 2 GB or less SD cards can be formatted with FAT16 or FAT32 on Windows PC platform. For 4 GB SD cards, use FAT32  formatting. Use of the listed SD/SDHC cards may cause inconsistent performance (raw data logging problem, unrecognized card,  etc.) when used with HiPer and GRX receivers: • SanDisk Standard Series (Model Name: SDSDB‐4096 and SDSDB‐2048) • SanDisk Ultra Series (Model Name: SDSDH‐002G) • Transcends (Model Name: TS4GSDHC6) • Model BSD‐2G4 from I/O data exhibit good performance if formatted in FAT16 format. P/N: 1001608‐01  90   ...
  • Page 104 Warranty • • • • • • Topcon positioning equipment are guaranteed against defective material and workmanship under normal use and application  consistent with this Manual. The equipment is guaranteed for the period indicated, on the warranty card accompanying the  product, starting from the date that the product is sold to the original purchaser by Topcon’s Authorized Dealers. During the warranty period, Topcon will, at its option, repair or replace this product at no additional charge. Repair parts and  replacement products will be furnished on an exchange basis and will be either reconditioned or new. This limited warranty does  not include service to repair damage to the product resulting from an accident, disaster, misuses, abuse or modification of the  product. Warranty service may be obtained from an authorized Topcon warranty service dealer. If this product is delivered by mail,  purchaser agrees to insure the product or assume the risk of loss or damage in transit, to prepay shipping charges to the warranty  service location and to use the original shipping container or equivalent. A letter should accompany the package furnishing a  description of the problem and/or defect. The purchaser’s sole remedy shall be replacement as provided above. In no event shall Topcon be liable for any damages or other  claim including any claim for lost profits, lost savings or other incidental or consequential damages arising out of the use of, or  inability to use, the product. 2. The warranty against defects in a Topcon battery, charger, or cable is 90 days. Warranty    P/N: 1001608‐01  91...

  • Page 105: General Warnings

    Safety Warnings • • • • • • General Warnings   To comply with RF exposure requirements, maintain at least 25cm between the user and the radio modem. TPS receivers are designed for survey and survey related uses (that is, surveying coordinates, distances, angles and  depths, and recording such measurements). This product should never be used: • Without the user thoroughly understanding this manual. • After disabling safety systems or altering the product. • With unauthorized accessories. • Without proper safeguards at the survey site. • Contrary to applicable laws, rules, and regulations. TPS receivers should never be used in dangerous environments. Use in rain or snow for a limited period is  permitted. Safety Warnings    P/N: 1001608‐01  92...

  • Page 106: Battery Pack Warnings

    Battery Pack Warnings    Never attempt to open the casing of the detachable batteries! Lithium‐Ion batteries can be dangerous if  mishandled! Do not incinerate or heat battery pack above 212 degrees fahrenheit (100 degrees celsius). Excessive heat can  cause serious damage and possible explosion. Tampering with the batteries by end users or non‐factory authorized technicians will void the battery’s warranty. • Do not attempt to open the battery pack or replace it. • Do not disassemble the battery pack. • Do not charge in conditions different than specified. • Do not use other than the specified battery charger. • Do not short circuit. • Do not crush or modify. P/N: 1001608‐01  93 Battery Pack Warnings  ...

  • Page 107: Receiver Warnings

    Receiver Warnings Tampering with the receiver by the end users or non‐factory authorized technicians will void the receiver’s  warranty: • Do not attempt to open the receiver and modify any of its internal components. • Do not charge in conditions different than specified. • Do not short circuit. Usage Warnings   If this product has been dropped, altered, transported or shipped without proper packaging, or otherwise  treated without care, erroneous measurements may occur. The owner should periodically test this product to ensure it provides accurate measurements. Inform TPS immediately if this product does not function properly. P/N: 1001608‐01  94 Receiver Warnings  ...

  • Page 108: Fcc Compliance

    Regulatory • • • • • • The following sections provide information on this product’s compliance with government regulations for use. FCC Compliance This equipment complies with FCC radiation exposure limits set forth for uncontrolled equipment and meets the FCC radio  frequency (RF) Exposure Guidelines in Supplement C to OET65. This equipment has very low levels of RF energy that it deemed to  comply without maximum permissive exposure evaluation (MPE). But it is desirable that it should be installed and operated with  at least 30cm and more between the radiator and person’s body (excluding extremities: hands, wrists, feet and ankles).  This equipment has been tested and found to comply with the limits for a Class A digital device pursuant to part 15 of the FCC rules.  These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a  commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used  in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment  in a residential area is likely to cause harmful interference in which case the user will be required to correct the interference at his  own expense. If this equipment does cause interference to radio or television equipment reception, which can be determined by turning the  equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: • Reorient or relocate the receiving antenna. • Move the equipment away from the receiver. Regulatory    P/N: 1001608‐01  95...

  • Page 109: Industry Canada Compliance

    • Plug the equipment into an outlet on a circuit different from that to which the receiver is powered. • Consult the dealer or an experienced radio/television technician for additional suggestions. Any changes or modifications to the equipment not expressly approved by the party responsible for  compliance could void your authority to operate such equipment. Industry Canada Compliance This equipment complies with IC radiation exposure limits set forth for uncontrolled equipment and meets RSS‐102 of the IC  radio frequency (RF) exposure rules. This equipment has very low levels of RF energy that it deemed to comply without  maximum permissive exposure evaluation (MPE). But it is desirable that it should be installed and operated with at least 30cm  and more between the radiator and person’s body (excluding extremities: hands, wrists, feet, and ankles). This class A digital apparatus complies with Canadian ICES‐003.  Cet appareil numérique de la classe A est conforme à la norme NMB‐003 du Canada. This device complies with Industry Canada licence‐exempt RSS standard(s). Operation is subject to the following two conditions:  (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may  cause undesired operation of the device. Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploitation  est autorisée aux deux conditions suivantes : (1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil doit  accepter tout brouilage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement.  IC RF Radiation Exposure Statement When installing, locate or point this device away from the installer, so it does not emit RF field in excess of Health Canada’s limits  for the general population; Consult Safety Code 6 from Heath Canada’s website at www.hc‐sc.gc.ca/rpb. P/N: 1001608‐01  96 Industry Canada Compliance  ...

  • Page 110: Community Of Europe Compliance

    IC Additional Statement with Detachable Antennas This device (with UHFII modem) has been designated to operate with the antennas listed below and have a maximum gain of  2.4dBi. Antennas not included in this or having a gain greater than 2.4 dBi are strictly prohibited for use with this device. The  required antenna impedance is 50 ohms. HiPer V UHFII 2.4dBi whip antenna Manufacture/Type 420‐450 MHz LAIRD or ANTENEX/G420BN 450‐470 MHz LAIRD or ANTENEX/G450BN This device (with FH915 modem) has been designated to operate with the antennas listed below and have a maximum gain of  2.1dBi. Antennas not included in this or having a gain greater than 2.1 dBi are strictly prohibited for use with this device. The  required antenna impedance is 50 ohms. HiPer V FH915 2.1 dBi Sleeve Dipole Antenna Manufacture/Type 890‐960 MHz LARSEN SPDA17RP918 Connector Type: TNC male reverse polarity Community of Europe Compliance The product described in this manual is in compliance with the R&TTE and EMC directives from the European Community. P/N: 1001608‐01  97 Community of Europe Compliance  ...

  • Page 111: European Community Declaration Of Conformity With R&Tte Directive 1999/5/Ec

    European Community Declaration of Conformity with R&TTE Directive 1999/5/EC The following standards were applied: (R&TTE Directive 1999/5/EEC)  • EN 60950‐1:2006:+A1:2009 & A1:2010 • ETSI EN 300 113‐1 V1.7.1 (2011‐11) • ETSI EN 300 113‐2 V1.5.1 (2011‐11) • ETSI EN 301 489‐1 V1.9.2 (2011‐09) • ETSI EN 301 489‐7 V1.3.1 (2005‐11) • ETSI EN 301 908‐1 V5.2.1 (2011‐05) • ETSI EN 301 908‐2 V5.2.1 (2011‐07) • ETSI EN 300 328 V1.7.1 (2006‐10) • ETSI EN 301 489‐3 V1.4.1 (2002‐08) • ETSI EN 301 489‐24 V1.4.1 (2009‐05) • ETSI EN 301 489‐24 V1.5.1 (2010‐10) • ETSI EN 301 489‐17 V2.1.1 (2009‐05) • ETSI EN 301 511 V9.0.2 (2003‐03) • EN 62311:2008 This equipment is intended to be marketed in the following countries: List of National Codes: •...
  • Page 112 • CY HU PL LI • CZ IE PT NO • DK IT SK CH • EE LV SI BG • FILT ES RO • FR LU SE TR The equipment is labelled with a CE! mark that informs users the DIG UHFII frequency range 410‐470 MHz is not harmonized  throughout Europe and the specific country spectrum authority should be notified before a radio modem is used. Use of this equipment requires a license. L’impiego di questo impianto necessita una concessione. P/N: 1001608‐01  99 Community of Europe Compliance  ...

  • Page 113: Declaration Of Conformity (R&Tte Directive 1999/5/Ec)

    Das Betreiben dieser Anlage unterliegt der Konzessionspflicht. é L’utilisation de cette installation n cessite une concession. Declaration of Conformity (R&TTE Directive 1999/5/EC) esky (Topcon) tímto prohlašuje, že tento (HiPer V) je ve shod se [Czech] základními požadavky a dalšími píslušnými ustanoveními smrnice 1999/5/ES. Dansk Undertegnede (Topcon) erklærer herved, at følgende udstyr (HiPer [Danish] V) overholder de væsentlige krav og øvrige relevante krav i...
  • Page 114 Hereby, (Topcon) declares that this (HiPer V) is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC. Español Por medio de la presente (Topcon) declara que el (HiPer V) cumple [Spanish] con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 1999/5/CE.
  • Page 115 (Topcon) declara que este (HiPer V) está conforme com os [Portugues] requisitos essenciais e outras disposições da Directiva 1999/5/CE. Slovensko (Topcon) izjavlja, da je ta (HiPer V) v skladu z bistvenimi [Slovenian] zahtevami in ostalimi relevantnimi doloili direktive 1999/5/ES. Slovensy (Topcon) týmto vyhlasuje, že (HiPer V) spa základné...

  • Page 116: Weee Directive

    Suomi (Topcon) vakuuttaa täten että (HiPer V) tyyppinen laite on [Finnish] direktiivin 1999/5/EY oleellisten vaatimusten ja sitä koskevien direktiivin muiden ehtojen mukainen. Svenska Härmed intygar (Topcon) att denna (HiPer V) står I [Swedish] överensstämmelse med de väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av direktiv 1999/5/EG.

  • Page 117: Bluetooth Transmission Statements/Compliance

    Bluetooth Transmission Statements/Compliance This Bluetooth device is compliant to the following profiles of the core spec version 2.1/2.1+EDR: • Baseband • • Link Manager • Radio The radio has been tested using the maximum antenna gain of 2.3 dBi and the Bluetooth qualification is valid for any antenna  with the same or less gain. P/N: 1001608‐01  104 Bluetooth Transmission Statements/Compliance  ...
  • Page 118 Glossary • • • • • • Base Station – A GNSS receiver set up over a known point, which is used to derive correction information for nearby Rover (mobile)  GNSS receivers. Bluetooth® – Often used in place of cables, Bluetooth is open wireless technology for exchanging data over short distances from  fixed and mobile devices.  COMPASS – BeiDou Navigation Satellite System maintained and operated by China. G – GPS L1 only GALILEO – The satellite system currently being maintained and operated by the European Union (EU) and European Space Agency  (ESA). GD – GPS dual frequency GG – GPS + GLONASS L1 only GGD – GPS + GLONASS Dual Frequency signal tracking.  Glossary    P/N: 1001608‐01  105...
  • Page 119 GLONASS – The GLObal NAvigation Satellite System maintained and operated by the Russian Federation. GNSS – Global Navigation Satellite Systems, such as GPS and GLONASS. GPS – The Global Positioning System maintained and operated by the United States Department of Defense. L1 – The primary L‐band carrier used by GPS and GLONASS satellites to transmit satellite data. L2 – The secondary L‐band carrier used by GPS and GLONASS satellites to transmit satellite data. Light‐Emitting Diode (LED) – Used as indicator lights on the receiver to display the status of the receiver’s components and  control receiver operations. MAGNET Field™ – Data controller software that is part of the MAGNET software system.  MAGNET Office™ – Post‐processing and CAD solution software for surveying and grade application. It is part of the MAGNET  software system.  MINTER – The receiver’s Minimum INTERface used to display and control data input and output. Network RTK – Collects satellite observations from the reference stations within the network and sends RTK corrections to the  Rover. P/N: 1001608‐01  106   ...
  • Page 120 Option Authorization File (OAF) – This enables the specific features that a customer purchases. Phase Center of Antenna – The point from which the electromagnetic radiation spreads spherically outward, with the phase of  the signal being equal at any point on the sphere. Pocket‐3D – Field controller software by Topcon that supports both GNSS and TS. Real‐Time Kinematic (RTK) – A precise method of real‐time surveying. RTK enables you to check the measurement quality  without having to process the data.  Root Mean Square (RMS) – Statistical measure of the magnitude of a varying quantity. Rover – A mobile GNSS receiver and data collector used for determining location in the field. Satellite‐Based Augmentation Systems (SBAS) – Complements existing global navigation systems. SBAS transmits differential  corrections and messages for navigation satellites that are within sight of a network or reference stations in a wide area, such as  a continent. Static Survey – Typically uses a network or multiple baseline approach for positioning. This method provides the highest  accuracy and requires the longest observation times. P/N: 1001608‐01  107   ...
  • Page 121 Topcon Receiver Utility (TRU) – Hardware configuration software for receivers and peripheral devices. TRU is included on the  GPS+ Software CD that accompanied your receiver. Universal Serial Bus (USB) – A connection standard used by devices, such as a receiver, controller, computer, etc. P/N: 1001608‐01  108   ...
