Assemblage

Modèle 7940
T40
T39
T41
T1
T3
T42
T11
T13

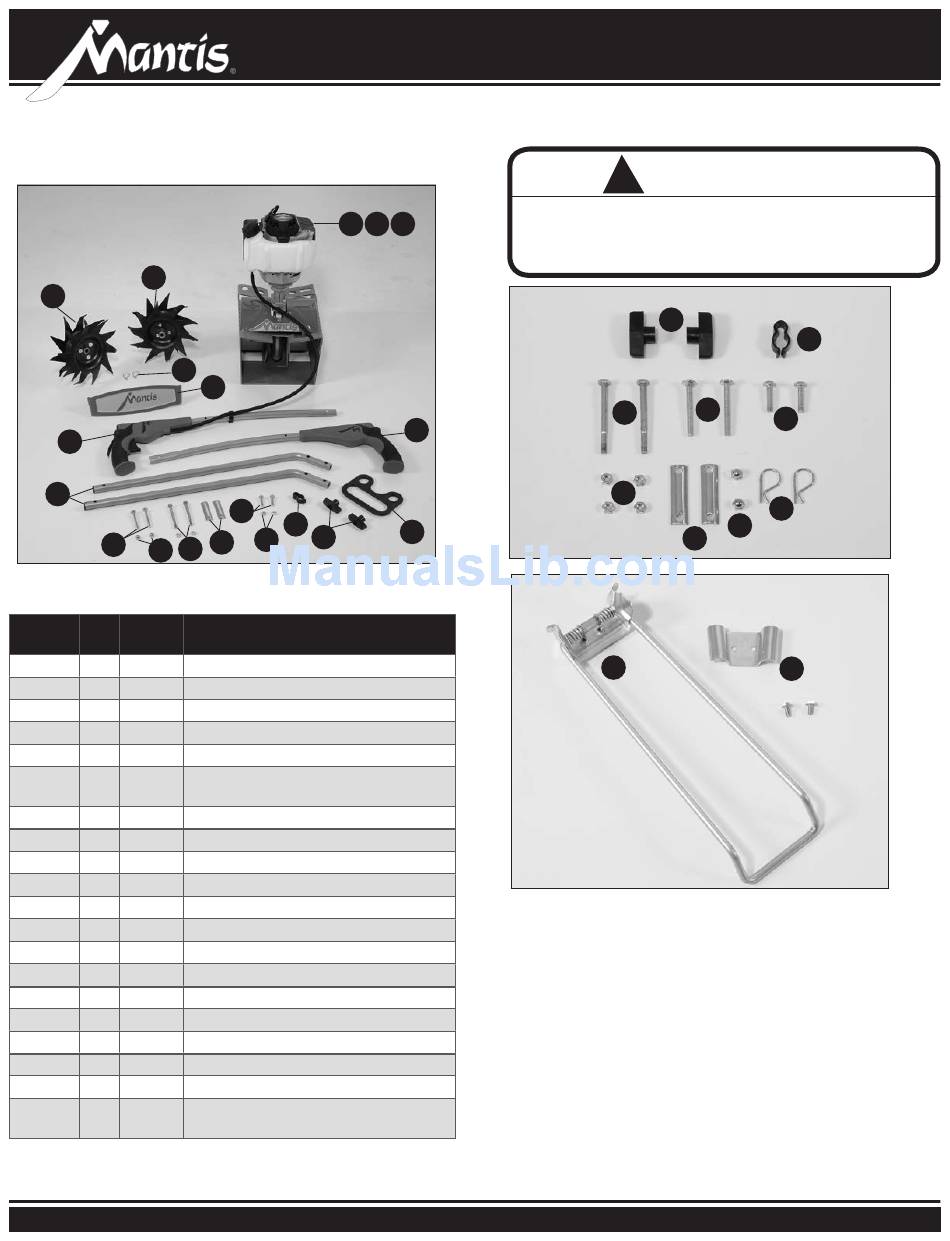

CONTENU DU CARTON
Rep. Qté N° de
réf.
T1 1
T2 1
T3 2
T4 1
T10 1
T21, T20, 1
T46
T39/T40 1
1
T7 2
T9 1
T11 2
T12 2
T13 2
T14 4
T15 2
T41 2
T42 2
T49 1
T50 1
Non 1 400206
représentés
6
T21 T20 T46
T4
T15
T9
T12
T14
T7
Description
Demi-guidon supérieur à accélérateur
Demi-guidon supérieur gauche
Montants inférieurs de guidon avec bouchon
Entretoise de guidon
Poignée de transport en plastique
Moteur (comprend le garde-boue et le
réducteur à vis sans fin)
Paire de fraises de bêchage/binage
Sachet de visserie
Brides de guidon
Clip de câble d'accélérateur
Boulons de 76 mm (3 po) de long
Boutons de serrage
Écrous borgnes
Écrous-freins
Vis à tête
Goupilles de retenue des fraises
Boulons de carrosserie
Béquille
Étrier et sachet de visserie de béquille
Huile pour moteur 4 temps
Manuel de l'utilisateur
L'assemblage incorrect de cette motobêche peut provoquer des
blessures graves. Veiller à suivre toutes les instructions avec
attention. Pour toute question, contacter notre usine au
1-800-366-6268 ou un concessionnaire Mantis agréé.
Contenu du
sachet
T2
T10
CE QUI EST NÉCESSAIRE POUR ASSEMBLER LA
MOTOBÊCHE
Avant de sortir le contenu de l'emballage et d'assembler :
• Avoir une surface de travail propre.
• Vérifier que tous les outils nécessaires sont à portée de main.
• Veiller à avoir une clé à molette de 7/16 po (11 mm)
• Avoir une clé de 3/8 po (10 mm) pour l'assemblage de la
béquille
AVERTISSEMENT
!
T12
T42
T11
T15
T14
T41
T13
T7
T49
T50
T9
