Assemblage

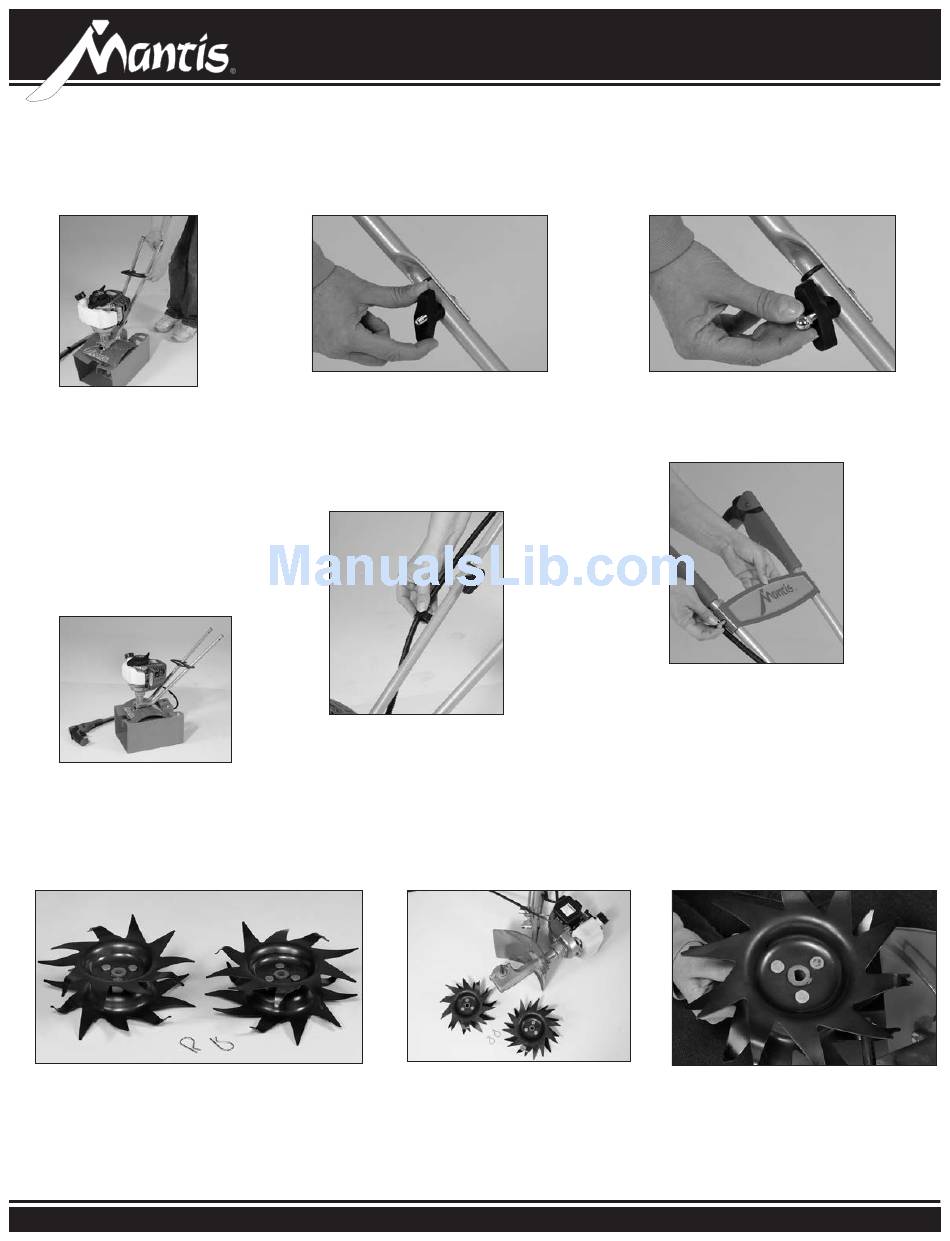

ASSEMBLAGE DU GUIDON SUPÉRIEUR
7a
• Serrer légèrement les montants
inférieurs de guidon (T3) l'un vers
l'autre pour les aligner sur les
deux petits trous de la poignée
de transport (T10). Enfiler ensuite
la poignée de transport vers le
bas des montants inférieurs. Elle
se place à environ 10 à 15 cm
au-dessus du garde-boue.
• Écarter délicatement les
montants inférieurs jusqu'à leur
position d'origine.
7b
• Voici à quoi ressemble la
motobêche Mantis une fois que
le guidon inférieur est assemblé.
POSE DES FRAISES
1
• Cette opération nécessite les 2 fraises et les 2
goupilles de retenue.
8
(suite)
8
• Relever le guidon supérieur pour
l'aligner avec le guidon inférieur.
• Enfiler le boulon de carrosserie (T42)
depuis l'extérieur.
• Poser le bouton (T12) et le serrer
complètement au point d'articulation..
10
• Suivre la même méthode pour monter
l'autre montant supérieur de guidon
sur l'autre montant inférieur.
• Utiliser le clip (T9) pour tenir le câble
d'accélérateur et le fil de terre en
place sur le guidon inférieur.
Manuel de l'utilisateur
2
• Sortir la machine du socle en
carton et la coucher sur le
côté.
9
• Couvrir le bout du boulon avec un
écrou borgne (T13) et serrer avec la
clé de 7/16 po. Ne pas forcer.
11
• Poser à présent l'entretoise de guidon.
L'aligner sur les trous des montants
supérieurs de guidon. Enfiler ensuite
une vis à tête (T15) et un écrou-frein
(T14) des deux côtés.
• Serrer les vis à tête et les écrous-freins
à l'aide d'une clé.
• Serrer à présent fermement tous les
boulons et écrous avec une clé.
3
• Noter que le moyeu de fraise
comporte un trou circulaire d'un
côté et un trou en forme de D de
l'autre.
