Raccordement du moniteur, du clavier et de la souris
!
007-4275-001ML
Connectez le moniteur, le clavier, la souris et tout autre périphérique externe à leurs ports
respectifs.
Avertissement : avant de connecter tout périphérique externe, assurez-vous que le
serveur ne soit pas mis sous tension, ce qui risquerait d'endommager le matériel.
A B
M
L K
I G
J H

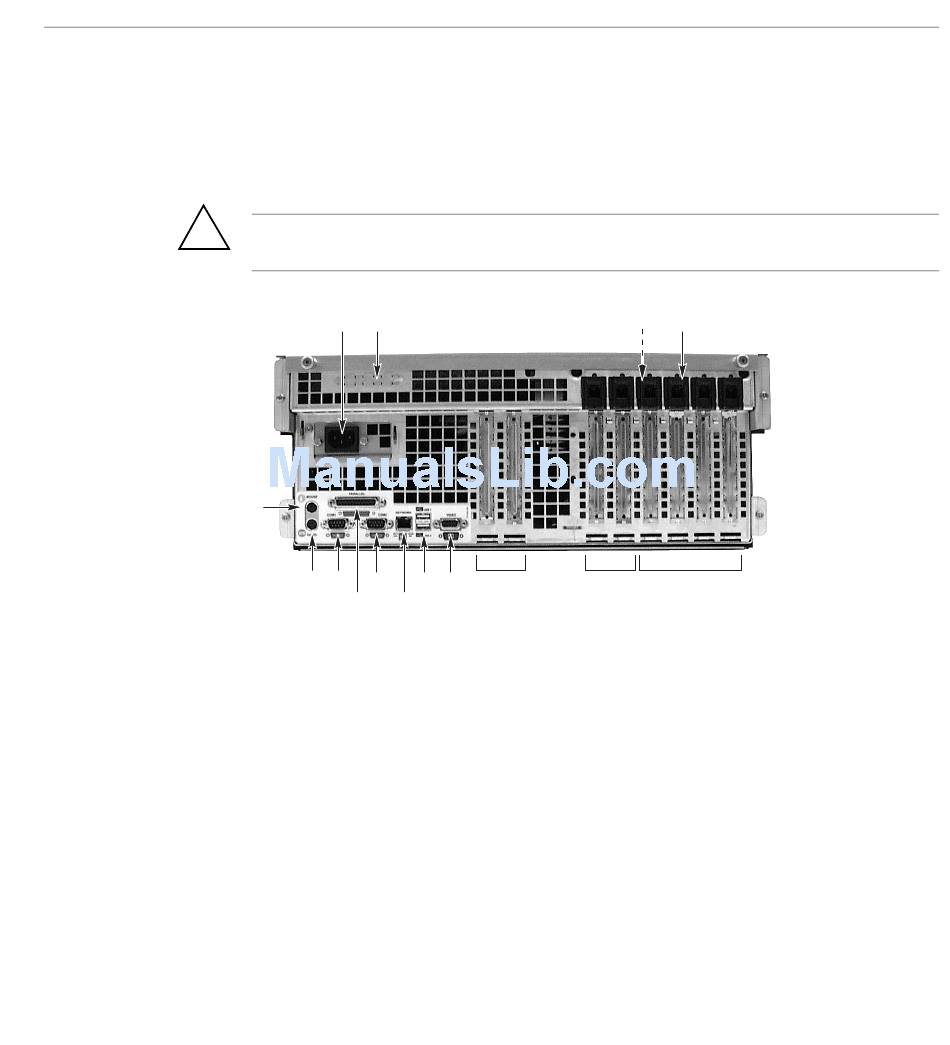

Ports d'E/S et caractéristiques du panneau arrière
Figure 1
Les ports d'E/S et les caractéristiques du panneau arrière sont indiqués à la Figure 1,
comme suit :
A. Connecteur d'entrée de l'alimentation en CA
B. Ports des connecteurs SCSI externes en option
C. Logements de cartes PCI supplémentaires 33 MHz, 64 bits, à branchement à chaud
D. Logements de cartes PCI supplémentaires 66/33 MHz, 64 bits, à branchement à
chaud
E. Logements de cartes PCI supplémentaires 33 MHz, 32 bits, sans branchement à chaud
Ces logements peuvent aussi recevoir en option un ICMB (Intelligent Chassis
Management Bus) à connecteur d'entrée/sortie à 6 broches SEMCONN, port 1
Raccordement du moniteur, du clavier et de la souris
F E D
O
N
C
