Installation et raccordements

Installation

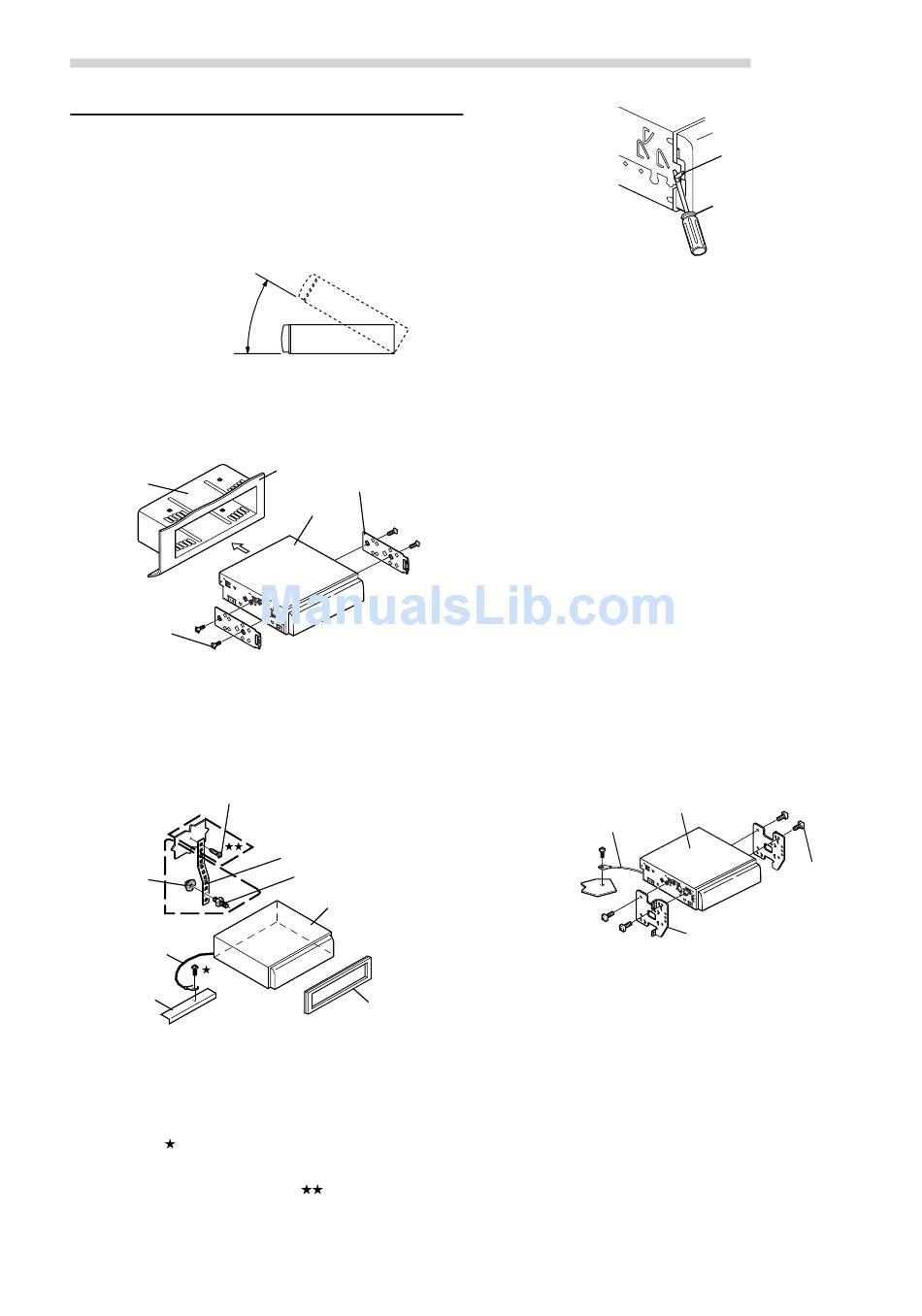

Installation du moniteur
• Emplacement
Avant de procéder à l'installation définitive,
assurez-vous que l'écran ne gêne pas le
changement des vitesses lorsqu'il est ouvert ou
fermé à l'emplacement choisi.
REMARQUE
Installer à un angle d'en deçà 30 degrés depuis le plan
horizontal.
1
Gaine de
montage
(Fournie)
Vis (M 4 × 5)
(Fournies)
Faire glisser la gain de montage de l'unité principale
(se reporter à la procédure de dépose ci-dessous).
Glisser la gaine de montage dans le tableau de
bord. Installer l'applique fournie au moniteur.
2
Vis
Ecrou à six
pans (M5)
Conducteur de
mise à la terre
Châssis
Renforcer l'installation du moniteur avec la
courroie de montage métallique (non fournie).
Fixer le conducteur de mise à la terre de
l'appareil à un point métallique propre en utilisant
une vis ( ) déjà fixée au châssis de la voiture.
REMARQUE
En ce qui concerne la vis avec
appropriée en fonction de l'emplacement de montage
choisi.
50
-FR
Tableau
Applique de
de bord
montage (Fournie)
CVA-1014
Courroie de montage
métallique
Filetage du boulon
CVA-1014
Cardre avant
(Fourni)
, utilisez la vis
3
Glisser le CVA-1014 dans le tableau de bord.
Quand l'appareil est en place, vérifiez que les
broches de verrouillage sont complètement vers
le bas. Pour cela appuyer fermement sur
l'appareil tout en poussant la broche de
verroillage vers le bas avec un petit tournevis.
L'unité est maintenant verrouillée en place et elle
ne sortira pas accidentellement du tableau de
bord. Reposer le cadre frontal fournie.
Dépose
1 Utiliser un petit tournevis (ou objet similaire)
pour soulever les broches de verrouillage vers
le haut (voir l'illustration ci-dessus). Chaque
fois qu'une broche est débloquée, tier
légèrement sur l'appareil pour qu'il ne se
rebloque pas avnt de dévisser la broche
suivante.
2 Extraire l'appareil, en le maintenant
déverrouillé.
<VOITURE JAPONAISE>
Installation avec l'applique d'usine du véhicule.
CVA-1014
Conducteur de
mise à la terre
Broche de
verrouillage
Vis (M 4 × 5)
Applique de montage
