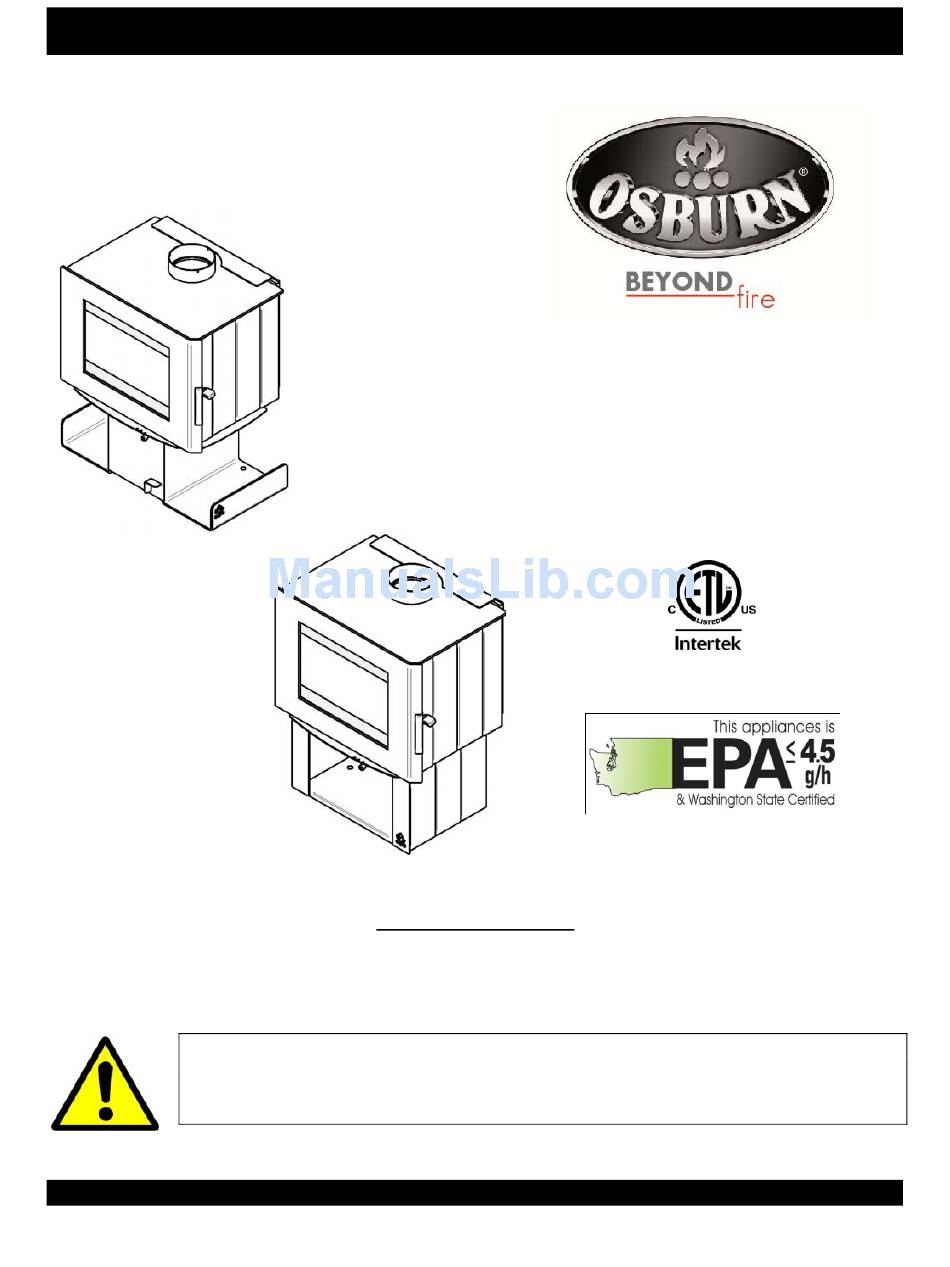

INSTALLATION AND OPERATION MANUAL

SOHO
250, rue de Copenhague, St‐Augustin‐de‐Desmaures (Quebec) Canada  G3A 2H3
This  manual  is  available  for  free  download  on  the  manufacturer's  web  site.  It  is  a  copyrighted
document. Re‐sale is strictly prohibited. The manufacturer may update this manual from time to
time  and  cannot  be  responsible  for  problems,  injuries,  or  damages  arising  out  of  the  use  of
information contained in any manual obtained from unauthorized sources.

Printed in Canada

www.osburn‐mfg.com
Stove Builder International Inc.
Tel: (418) 878‐3040     Fax: (418) 878‐3001
READ AND KEEP THIS MANUAL FOR REFERENCE

US ENVIRONMENTAL PROTECTION
AGENCY PHASE II CERTIFIED WOOD
STOVE
Safety tested according to ULC S627,
UL 737 and UL 1482 Standards
by Intertek Testing Services







45747A
04‐06‐2014


Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SOHO and is the answer not in the manual?

Questions and answers

Related Manuals for Osburn SOHO

Summary of Contents for Osburn SOHO

  • Page 1 INSTALLATION AND OPERATION MANUAL       SOHO    US ENVIRONMENTAL PROTECTION  AGENCY PHASE II CERTIFIED WOOD  STOVE   Safety tested according to ULC S627,  UL 737 and UL 1482 Standards     by Intertek Testing Services           www.osburn‐mfg.com  Stove Builder International Inc.  250, rue de Copenhague, St‐Augustin‐de‐Desmaures (Quebec) Canada  G3A 2H3  Tel: (418) 878‐3040     Fax: (418) 878‐3001  This  manual  is  available  for  free  download  on  the  manufacturer’s  web  site.  It  is  a  copyrighted  document. Re‐sale is strictly prohibited. The manufacturer may update this manual from time to ...
  • Page 2   Soho Installation and Operation Manual    THANK YOU FOR CHOOSING THIS OSBURN WOOD STOVE  As  one  of  North  America’s  largest  and  most  respected  wood  stove  and  fireplace  manufacturers,  Stove Builder International takes pride in the quality and performance of all its products. We want  to help you get maximum satisfaction as you use this product.   In the pages that follow you will find general advice on wood heating, detailed instructions for safe  and effective installation, and guidance on how to get the best performance from this stove as you  build and maintain fires, and maintain your wood heating system.  We recommend that our wood burning hearth products be installed and serviced by professionals  ® who are certified in the United States by NFI (National Fireplace Institute ) or in Canada by WETT  (Wood  Energy  Technology  Transfer)  or  in  Quebec  by  APC  (Association  des  Professionnels  du  Chauffage). ...

  • Page 3: Table Of Contents

    PART A ‐ OPERATION AND MAINTENANCE  ..........  6   Safety Information  ................  6     Summary of Operation and Maintenance Cautions and Warnings ........  6     General Information .................  7     Soho Specifications  ........................  7     Zone Heating and How to Make it Work for You ..............  1 0     The Benefits of Low Emissions and High Efficiency  .............  1 0     The SBI Commitment to You and the Environment ............  1 1  ...
  • Page 4   Soho Installation and Operation Manual    4.3.4 Firing Each New Load Hot ....................  1 9     4.3.5 Turning Down the Air Supply ...................  2 0     4.3.6 Building Different Fires for Different Needs ..............  2 0     Maintaining Your Wood Heating System  ......... 23     Stove Maintenance  ......................  2 3     5.1.1 Cleaning Door Glass ......................  2 3     5.1.2 Door adjustment ......................  2 4  ...
  • Page 5     8.6.1 Installation of Single Wall Chimney Connector ...............  4 6     Appendix 1: Installing the Pedestals (AC01368 or AC01369) .... 49   Appendix 2: Installing the Decorative Panels  ........ 55   Appendix 3: Installing the Fresh Air Kit  .......... 58   Appendix 4: Installation and Use of the Air Circulation Fan and  Thermodisc .............. 59   Appendix 5: Installation of Secondary Air Tubes and Baffle  .... 62   Appendix 6: Exploded Diagram and Parts List  ........ 64   OSBURN LIMITED LIFETIME WARRANTY  .......... 67         _ ______________________________________________________________________________  5  ...

  • Page 6: Part A - Operation And Maintenance

      Soho Installation and Operation Manual    PART A ‐ OPERATION AND MAINTENANCE  Please see Part B for installation instructions.  1 SAFETY INFORMATION  1.1 SUMMARY OF OPERATION AND MAINTENANCE CAUTIONS AND WARNINGS  • HOT  WHILE  IN  OPERATION,  KEEP  CHILDREN,  CLOTHING  AND  FURNITURE  AWAY.  CONTACT  MAY CAUSE SKIN BURNS. GLOVES MAY BE NEEDED FOR STOVE OPERATION.   • USING A STOVE WITH CRACKED OR BROKEN COMPONENTS, SUCH AS GLASS OR FIREBRICKS  OR BAFFLES MAY PRODUCE AN UNSAFE CONDITION AND MAY DAMAGE THE STOVE.  • OPEN THE AIR CONTROL FULLY BEFORE OPENING FIRING DOOR.   • NEVER  USE  GASOLINE,  GASOLINE‐TYPE  LANTERN  FUEL  (NAPHTHA),  FUEL  OIL,  MOTOR  OIL,  KEROSENE,  CHARCOAL  LIGHTER  FLUID,  OR  SIMILAR  LIQUIDS  OR  AEROSOLS  TO  START  OR ...

  • Page 7: General Information

      Soho Installation and Operation Manual    2  GENERAL INFORMATION  2.1 SOHO SPECIFICATIONS  Fuel Type  Cordwood   Test Standards (safety)  ULC S627, UL 737 and UL 1482  Test Standard (emissions)  EPA Method 28 (40 CFR Part 60)  Heating capacity range*  500 to 1,500 sq. ft. (47 to 139 m )  Maximum heat output**  23 275 BTU/h. (6,8 kW/h)  (EPA test fuel)  Maximum heat output**  55 000 BTU/h. (16 kW/h)   (natural hardwood fuel)  Optimum efficiency  75,3 %   Test Standard (efficiency)  CSA B415.1  Approximate Burn Time  5 to 7 hours  Shipping Weight  320 lb (145 kg)   Firebox Volume  1.7 cu.ft. (0,048m )  Maximum Log Length  17" east‐west***  Flue Outlet Diameter:   6" (152 mm) diameter (vertical)   Baffle Material  C‐cast    *  Burn  time  and  heating  capacity  may  vary  subject  to  location  in  home,  chimney  draft,  chimney ...
  • Page 8   Soho Installation and Operation Manual        8  _ ______________________________________________________________________________   ...
  • Page 9   Soho Installation and Operation Manual          _ ______________________________________________________________________________  9  ...

  • Page 10: Zone Heating And How To Make It Work For You

      Soho Installation and Operation Manual      2.2 ZONE HEATING AND HOW TO MAKE IT WORK FOR YOU  Your new Osburn Soho wood stove is a space heater, which means it is intended to heat the area it  is installed in, as well as spaces that connect to that area, although to a lower temperature. This is  called zone heating and it is an increasingly popular way to heat homes or spaces within homes.   Zone  heating  can  be  used  to  supplement  another  heating  system  by  heating  a  particular  space  within a home, such as a basement family room or an addition that lacks another heat source.  Although  the  stove  may  be  able  to  heat  the  main  living  areas  of  your  house  to  an  adequate ...

  • Page 11: The Sbi Commitment To You And The Environment

      Soho Installation and Operation Manual    The emission control and advanced combustion features of your stove can only work properly if  your fuel is in the correct moisture content range of 15 to 20 percent. See Section 3 of this manual  for suggestions on preparing fuelwood and judging its moisture.    2.4 THE SBI COMMITMENT TO YOU AND THE ENVIRONMENT  The SBI team are committed to protecting the environment, so we do everything we can to use  only materials in our products that will have no lasting negative impact on the environment.  2.4.1 WHAT IS YOUR NEW STOVE MADE OF?  The  body  of  your  stove,  which  is  most  of  its  weight,  is  carbon  steel.  Should  it  ever  become  necessary  many  years  in  the  future,  almost  the  entire  stove  can  be  recycled  into  new  products, ...

  • Page 12: Fuel

      Soho Installation and Operation Manual    3 FUEL  3.1 MATERIALS THAT SHOULD NOT BE BURNED   • GARBAGE OF ANY KIND,  • COAL OR CHARCOAL,  • TREATED, PAINTED OR COATED WOOD,  • PLYWOOD OR PARTICLE BOARD,  • FINE PAPER, COLORED PAPER OR CARDBOARD,  • SALT WATER DRIFTWOOD  • MANUFACTURED LOGS CONTAINING WAX OR CHEMICAL ADDITIVES  • RAILROAD TIES  • LIQUIDS SUCH AS KEROSCENE OR DIESEL FUEL TO START A FIRE    3.2 HOW TO PREPARE OR BUY GOOD FIREWOOD  3.2.1 WHAT IS GOOD FIREWOOD?  Good  firewood  has  been  cut  to  the  correct  length  for  the  stove,  split  to  a  range  of  sizes  and ...

  • Page 13: Log Length

      Soho Installation and Operation Manual    only  hardwoods  are  good  to  burn  is  outdated.  Old,  leaky  cast  iron  stoves  wouldn’t  hold  a  fire  overnight  unless  they  were  fed  large  pieces  of  hardwood.  That  is  no  longer  true.  You  can  successfully heat your home by using the less desirable tree species and give the forest a break at  the same time.  3.2.3 LOG LENGTH  Logs  should  be  cut  about  1”  (25  mm)  shorter ...

  • Page 14: Where To Store Wood

      Soho Installation and Operation Manual    Here are some things to consider in estimating drying time:  • firewood takes a long time to dry  • firewood bought from a dealer is rarely dry enough to burn, so it is advisable to buy the wood  in spring and dry it yourself   • drying happens faster in dry weather than in damp, maritime climates  • drying happens faster in warm summer weather than in winter weather  • small pieces dry more quickly than large pieces  • split pieces dry more quickly than unsplit rounds  • softwoods take less time to dry than hardwoods  • softwoods like pine, spruce, and poplar/aspen can be dry enough to burn after being stacked  in the open for only the summer months  • hardwoods like oak, maple and ash can take one, or even two years to dry fully, especially if  the pieces are big  • firewood dries more quickly when stacked in the open where it is exposed to sun and wind; it  takes much longer to dry when stacked in a wood shed  • firewood that is ready to burn has a moisture content between 15 and 20% by weight and will  allow your stove to produce its highest possible efficiency  3.2.6 WHERE TO STORE WOOD  This stove has been certified to store logs in the pedestal provided that the following requirements  are met:   The logs must not exceed the inside edge (A) of the pedestal.   The heat shield baffle (B) under the firebox must never be removed.    No combustible material can be placed above the heat shield baffle. ...

  • Page 15: Judging Firewood Moisture Content

      Soho Installation and Operation Manual    3.2.7 JUDGING FIREWOOD MOISTURE CONTENT  You can find out if some firewood is dry enough to burn by using these guidelines:  • cracks form at the ends of logs as they dry  • as it dries in the sun, the wood turns from white or cream coloured to grey or yellow,  • bang two pieces of wood together; seasoned wood sounds hollow and wet wood sounds dull,  • dry wood is much lighter in weight than wet wood,  • split a piece, and if the fresh face feels warm and dry it is dry enough to burn; if it feels damp, it  is too wet,  • burn a piece; wet wood hisses and sizzles in the fire and dry wood does not.    You  could  buy  a  wood  moisture  meter  to  test  your  firewood.         3.3 MANUFACTURED LOGS  Do  not  burn  manufactured  logs  made  of  wax  impregnated  sawdust  or  logs  with  any  chemical ...

  • Page 16: Operating Your Stove

      Soho Installation and Operation Manual    4 OPERATING YOUR STOVE  4.1 YOUR FIRST FIRES  Two  things  will  happen  as  you  burn  your  first  few  fires;  the  paint  cures  and  the  internal  components of the stove are conditioned.   As  the  paint  cures,  some  of  the  chemicals  vaporize.  The  vapors  are  not  poisonous,  but  they  do ...

  • Page 17: The Top Down Fire

      Soho Installation and Operation Manual    DO  NOT  LEAVE  THE  STOVE  UNATTENDED  WHEN  THE  DOOR  IS  SLIGHTLY  OPENED  DURING  IGNITION. ALWAYS CLOSE THE DOOR AFTER IGNITION.  After the kindling fire has mostly burned, you can add standard firewood pieces until you have a  fire of the right size for the conditions.  4.2.2 THE TOP DOWN FIRE  The  top  down  fire  starting  method  solves  two  problems  with  the  conventional  method:  first,  it  does not collapse and smother itself as it burns; and second, it is not necessary to build up the fire  gradually because the firebox is loaded before the fire is lit. A top down fire can provide up to two  hours of heating or more. The top down method only works properly if the wood is well‐seasoned.  Start by placing three or four full‐sized split pieces of dry firewood in the firebox. Next, place 4 or 5  more finely split pieces of firewood (2” to 3” [50 mm to 75 mm] in dia.) on the base logs at right ...

  • Page 18: Maintaining Wood Fires

      Soho Installation and Operation Manual    4.3 MAINTAINING WOOD FIRES  4.3.1 GENERAL ADVICE  Wood  heating  with  a  space  heater  is  very  different  than  other  forms  of  heating.  There  will  be  variations  in  the  temperature  in  different  parts  of  the  house  and  there  will  be  variations  in  temperature  throughout  the  day  and  night.  This  is  normal,  and  for  experienced  wood  burners ...

  • Page 19: Raking Charcoal

      Soho Installation and Operation Manual    closed container until all cinders have thoroughly cooled. Other waste shall not be placed in this  container.  NEVER STORE ASHES INDOORS OR IN A NON‐METALIC CONTAINER OR ON A WOODEN DECK.  4.3.3 RAKING CHARCOAL  Rekindle the fire when you notice that the room temperature has fallen. You will find most of the  remaining charcoal  at  the  back  of  the  firebox,  furthest  from  the  door.  Rake  these  coals  towards  the door before loading. There are two reasons for this raking of the coals. First, it concentrates  them near where most of the combustion air enters the firebox and where they can ignite the new  load quickly, and second, the charcoal will not be smothered by the new load of wood. If you were  to simply spread the charcoal out, the new load will smoulder for a long time before igniting.    Remove ash first, and then rake charcoal towards the front of the firebox before loading so that it  will ignite the new load.  4.3.4 FIRING EACH NEW LOAD HOT  Place the new load of wood on and behind the charcoal, and not too close to the glass. Close the  door  and  open  the  air  control  fully.  Leave  the  air  control  fully  open  until  the  firebox  is  full  of ...

  • Page 20: Turning Down The Air Supply

      Soho Installation and Operation Manual    before  loading.  Letting  the  space  cool  before  loading  is  one  of  the  secrets  to  clean  burning  and  effective zone heating.  4.3.5 TURNING DOWN THE AIR SUPPLY   Once  the  firewood,  firebox  and  chimney  are  hot,  you  can  begin  to  reduce  the  air  supply  for  a ...
  • Page 21   Soho Installation and Operation Manual    the wood is fully flaming. This kind of fire is good for mild weather when you are around to tend  the stove and should provide enough heat for four hours or more. Small fires like this are a good  time to use softer wood species so there will be less chance of overheating the house.  4.3.6.2 Long Lasting Low Output Fires  Sometimes you will want to build a fire to last up to eight hours, but don’t need intense heat. In  this  case  use  soft  wood  species  and  place  the  logs  compactly  in  the  firebox  so  the  pieces  are  packed  tightly  together.  You  will  need  to  fire  the  load  hot  for  long  enough  to  fully  char  the  log ...
  • Page 22   Soho Installation and Operation Manual    Long burn times are not necessarily an indication of efficient stove operation. When you are home  during the day and able to tend the fire, it is preferable to build a smaller fire that might provide  three or four hours of heating than to fully load the firebox for a much longer burn. Shorter burn  cycles make it easier to match the heat output of the stove to the heat demand of the space.  4.3.6.5 North‐South Fires Versus East‐West Fires  In fireboxes that are roughly square, wood can be loaded so that looking through the glass door  you see the ends of the logs (north‐south) or the sides of the logs (east‐west).   East‐west loads that are built compactly break down slowly when heated, but the amount of wood  you can load is limited because if you put in too many pieces, one may fall against the glass. East‐ west loads are excellent for long, low output fires for relatively mild weather.  North‐south loads break down more quickly, but much more wood can be loaded at a time. This  makes north‐south loading good for high output, long lasting fires for cold weather.  22  _ _____________________________________________________________________________   ...

  • Page 23: Maintaining Your Wood Heating System

      Soho Installation and Operation Manual    5 MAINTAINING YOUR WOOD HEATING SYSTEM  5.1 STOVE MAINTENANCE  Your new stove will give many years of reliable service if you use and maintain it correctly. Some of  the  internal  components  of  the  firebox,  such  as  firebricks,  baffles  and  air  tubes,  will  wear  over  time  under  intense  heat.  You  should  always  replace  defective  parts  with  original  parts  (see  Appendix  6:  Exploded  Diagram  and  Parts  List).  For  firing  each  load  hot  to  begin  a  cycle  as ...

  • Page 24: Door Adjustment

      Soho Installation and Operation Manual    5.1.2 DOOR ADJUSTMENT  In order for your stove to burn at its best efficiency, the door must provide a perfect seal with the  firebox. Therefore, the gasket should be inspected periodically making sure to obtain an air tight  fit. Airtightness can be improved with a simple latch mechanism adjustment:  1. Open the door.     2. Unscrew screw (B) remove handle (A).     24  _ _____________________________________________________________________________   ...
  • Page 25   Soho Installation and Operation Manual    3. Unscrew remove front right decorative panel (C).   4. Unscrew remove decorative panel (D).     _ _____________________________________________________________________________  2 5 ...
  • Page 26   Soho Installation and Operation Manual    5. To adjust door tightness, slightly loosen the bolts (E). The more distant from the door is the mechanism, stronger tightening will be.     5.1.2.1 Door Alignment  Unscrew the screws (A) and remove the front left decorative panel (B).       26  _ _____________________________________________________________________________   ...
  • Page 27   Soho Installation and Operation Manual    To  align,  open  the  stove’s  door  and  loosen  the  pressures  screws  located  (C)  on  the  lower  and  upper hinges of the door using a 3/32" Allen key to free the adjustable hinge rods.  Using a flat screwdriver, turn the adjustable hinge rods in the direction shown to adjust the doors.  Tighten all door hinge pressure screws when they are at the desired positions.                  _ _____________________________________________________________________________  2 7 ...

  • Page 28: Replacing The Door Gasket

      Soho Installation and Operation Manual    5.1.2.2 Replacing the Door Gasket  Unscrew the screws (B) and pull on the handle (A).      5.1.3 REPLACING THE DOOR GASKET  It is important to maintain the gasket (A) in good condition. After a year or more of use, the door  gasket  will  compress  and  become  hard,  which  may  allow  air  to  leak  past  it.  You  can  test  the  condition of the door gasket by closing and latching the door on a strip of paper. Test all around  the door. If the paper slips out easily anywhere, it is time to replace the gasket.   Use the correct replacement gasket that you can purchase from your retailer. The diameter and  density of the gasket is important to getting a good seal.  Place the door face‐down on something soft like a cushion of rags or piece of carpet. Remove the  old  gasket  from  the  door  by  pulling  and  prying  it  out  with  an  old  screw  driver.  Then  use  the ...

  • Page 29: Replacing The Glass Gasket And/Or The Glass

      Soho Installation and Operation Manual      5.1.4 REPLACING THE GLASS GASKET AND/OR THE GLASS  It is a good idea to replace the glass gasket when the door gasket is replaced. The gasket is flat,  adhesive‐backed, woven fibreglass. Remove the glass 10 retaining screws (A) and 10 clips (B) then  the metal frame (C) that holds the glass (D) to the door frame (E). Lift out the glass and pull off the  old gasket. This is a good time to clean the glass thoroughly.    The gasket must be centred on the edge of the glass. To do this easily, peel back a section of the  paper covering the adhesive and place the gasket on a table with the adhesive side up. Stick the  end  of  the  gasket  to  the  middle  of  one  edge,  then  press  the  edge  of  the  glass  down  onto  the  gasket,  taking  care  that  it  is  perfectly  centred  on  the  gasket.  Peel  off  more  of  the  backing  and ...

  • Page 30: Cleaning And Painting The Stove

      Soho Installation and Operation Manual    carefully  in  the  door.  Do  not  over‐tighten  the  screws.  Note  that  the  two  main  causes  of  broken  door glass are uneven placement in the door and over‐tightening of retaining screws.    Do  not  abuse  the  glass  door  by  striking  or  slamming  shut.  Do  not  use  the  stove  if  the  glass  is ...

  • Page 31: How Often Should You Clean The Chimney

      Soho Installation and Operation Manual    5.2.2 HOW OFTEN SHOULD YOU CLEAN THE CHIMNEY?  It  is  not  possible  to  predict  how  much  or  how  quickly  creosote  will  form  in  your  chimney.  It  is  important,  therefore,  to  check  the  build‐up  in  your  chimney  monthly  when  getting  used  to  the  new  stove  until  you  determine  the  rate  of  creosote  formation.  Even  if  creosote  forms  slowly  in ...

  • Page 32: Part B - Installation

      Soho Installation and Operation Manual    PART B ‐ INSTALLATION  6 SAFETY INFORMATION  6.1 SUMMARY OF INSTALLATION CAUTIONS AND WARNINGS  • THE  INFORMATION  GIVEN  ON  THE  CERTIFICATION  LABEL  AFFIXED  TO  THE  APPLIANCE  ALWAYS  OVERRIDES  THE  INFORMATION  PUBLISHED,  IN  ANY  OTHER  MEDIA  (OWNER’S  MANUAL, CATALOGUES, FLYERS, MAGAZINES AND/OR WEB SITES).  • MIXING  OF  APPLIANCE  COMPONENTS  FROM  DIFFERENT  SOURCES  OR  MODIFYING ...

  • Page 33: Regulations Covering Stove Installation

      Soho Installation and Operation Manual    6.2 REGULATIONS COVERING STOVE INSTALLATION  When  installed  and  operated  as  described  in  these  instructions,  the  Osburn  Soho  wood  stove  is  suitable for use as a freestanding heater in residential installations. The Osburn Soho wood stove  is not recommended for installation in a sleeping room of a mobile home.  In  Canada,  the  CSA  B365  Installation  Code  for Solid  Fuel Burning  Appliances  and  Equipment  and  the CSA C22.1 Canadian National Electrical Code are to be followed in the absence of local code  requirements. In the USA, the ANSI NFPA 211 Standard for Chimneys, Fireplaces, Vents and Solid  Fuel‐Burning Appliances and the ANSI NFPA 70 National Electrical Code are to be followed in the  absence of local code requirements.  This  stove  must  be  connected  to  a  chimney  complying  with  the  requirements  for  Type  HT ...

  • Page 34: Clearances To Combustible Material

      Soho Installation and Operation Manual    7 CLEARANCES TO COMBUSTIBLE MATERIAL  The clearances shown in this section have been determined by test according to procedures set  out in safety standards ULC S627 (Canada), UL 1482 (U.S.A.) and UL 737 (U.S.A.). When the stove is  installed  so  that  its  surfaces  are  at  or  beyond  the  minimum  clearances  specified,  combustible  surfaces will not overheat under normal and even abnormal operating conditions.   No  part  of  the  stove  or  flue  pipe  may  be  located  closer  to  combustibles  than  the  minimum  clearance figures given.   ...
  • Page 35   Soho Installation and Operation Manual    Clearances with ceiling (L) lowered to 72" (183 cm)  CLEARANCES  CLEARANCES      (SINGLE WALL PIPE)  (DOUBLE WALL PIPE)    CANADA  USA    CANADA  USA  A  15" (381 mm)  15" (381 mm)  A  12" (305 mm)  12" (305 mm)  B  16" (406 mm)  16" (406 mm)  B  16" (406 mm)  16" (406 mm)  C  10" (254 mm)  10" (254 mm)  C  7" (178 mm)  7" (178 mm)  18¾" (483 mm)  18¾" (483 mm)  15¾" (406 mm)  15¾" (406 mm)  D  D  24¾" (635 mm) ...
  • Page 36   Soho Installation and Operation Manual                        Clearances to combustible materials and floor protection    36  _ _____________________________________________________________________________   ...

  • Page 37: Floor Protector

      Soho Installation and Operation Manual    7.3 FLOOR PROTECTOR  Your  stove  is  designed  to  keep  the  floor  from  overheating.  It  should  be  placed  on  a  non  combustible  surface  to  protect  the  floor  of  hot  embers  that  could  fall  from  the  stove  during  loading  and  maintenance.  As  shown  in  the  table  below  and  by  the  dotted  area  in  the  figure ...

  • Page 38: Reducing Wall And Ceiling Clearances Safely

      Soho Installation and Operation Manual    7.4 REDUCING WALL AND CEILING CLEARANCES SAFELY  It  is  often  desirable  to  reduce  the  minimum  installation  clearances  by  placing  the  stove  closer  to  walls  so  the  installation  takes  up  less  floor space. You can safely reduce the minimum  clearances  by  permanently  installing  a  shield  between  the  stove  and  combustible  material. ...
  • Page 39   Soho Installation and Operation Manual          Clearances for shield construction    _ _____________________________________________________________________________  3 9 ...

  • Page 40: Table Of Clearance Reduction Percentages

      Soho Installation and Operation Manual    7.4.2 TABLE OF CLEARANCE REDUCTION PERCENTAGES  Clearances may be reduced by these    percentages  Sides  Top %    Type of shield  and rear %  (ceiling)  Can/USA  USA  Can/USA  USA  (%)  min.  (%)  min.  Sheet  metal,  a  minimum  of  24  gauge  (0.61 mm) in thickness , spaced out at  67  12 po  50  18 po  least  25 mm  (1 in)*  by  non‐ combustible spacers  Ceramic  tiles,  or  equivalent  non‐...

  • Page 41: The Venting System

      Soho Installation and Operation Manual    8 THE VENTING SYSTEM  8.1 GENERAL   The venting system, made up of the chimney and the connecting pipe between the stove and the  chimney,  acts  as  the  engine  that  drives  your  wood  heating  system.  Even  the  best  stove  will  not  function safely and efficiently as intended if it is not connected to a suitable chimney.   The heat in the flue gases that pass from the stove and chimney connector into the chimney is not  waste heat. This heat is what the chimney uses to make the draft that draws in combustion  air,  keeps smoke inside the stove and safely vents exhaust to outside. You can think of heat in the flue  gas as the fuel the chimney uses to make draft.  8.2 SUITABLE CHIMNEYS  Your  wood  stove  will  provide  optimum  efficiency  and  performance  when  connected  to  a  6‐inch ...

  • Page 42: Factory-Built Metal Chimneys In Mobile Homes

      Soho Installation and Operation Manual    8.2.2 FACTORY‐BUILT METAL CHIMNEYS IN MOBILE HOMES  For  use  in  a  mobile  home,  this  stove  is  to  be  connected  to  a  6”  in  diameter  double  wall  factory  built  chimney  conforming  to  CAN/UCL‐S629,  Standards  for  650°C  Factory‐built  chimney.  The  total  length  of  the  flue  system  should be  at  least 12  feet ...

  • Page 43: Minimum Chimney Height

      Soho Installation and Operation Manual    8.3 MINIMUM CHIMNEY HEIGHT  The top of the chimney should be tall  enough  to  be  above  the  air  turbulence caused when wind blows  against  the  house  and  its  roof.  The  chimney must extend at least 1 m (3  ft.)  above  the  highest  point  of  contact with the roof, and at least 60  cm (2 ft.) higher than any roof line or  obstacle within a horizontal distance  of 3 m (10 ft.).  8.4 THE RELATIONSHIP BETWEEN THE CHIMNEY AND THE HOUSE  Because the venting system is the engine that drives the wood heating system, it must have the  right characteristics. The signs of bad system design are cold backdrafting when there is no fire in  the  stove,  slow  kindling  of  new  fires,  and  smoke  roll‐out  when  the  door  is  opened  for  loading. ...

  • Page 44: Why The Chimney Should Penetrate The Highest Heated Space

      Soho Installation and Operation Manual      Good System Design  Inferior System Design  Inside chimneys are preferred because even when  Outside chimneys are a problem because  no fire is burning, there is normally upward flow in  when no fire burns they will go into cold  the system.  backdraft if the stove is installed low in the  house.  8.4.2 WHY THE CHIMNEY SHOULD PENETRATE THE HIGHEST HEATED SPACE  When it is cold outside, the warm air in the house is buoyant so it tends to rise. This tendency of  warm air to rise creates a slight pressure difference in the house. Called ‘stack effect’, it produces  a slightly negative pressure low in the house (relative to outside) and a slightly positive pressure  zone  high  in  the  house.  If  there  is  no  fire  burning  in  a  heater  connected  to  a  chimney  that  is  shorter than the warm space inside the house, the slight negative pressure low in the house will  compete against the desired upward flow in the chimney.  44  _ _____________________________________________________________________________   ...

  • Page 45: Supply Of Combustion Air

      Soho Installation and Operation Manual    There  are  two  reasons  why  the  chimney  in  the  house  at  right  will  cold backdraft when it is cold outside  and  there  is  no  fire  burning  in  the  stove. First, the chimney runs up the  outside of the house, so the air in it  is  colder  and  denser  than  the  warm  air  in  the  house.  And  second,  the ...

  • Page 46: Installing The Chimney Connector

      Soho Installation and Operation Manual    not affected by wind pressures on the house. Contrary to commonly expressed concerns, almost  all  tightly‐sealed  new  houses  have  enough  natural  leakage  to  provide  the  small  amount  of  air  needed  by  the  stove.  The  only  case  in  which  the  wood  stove  may  not  have  adequate  access  to  combustion air is if the operation of a powerful exhaust device (such as a kitchen range exhaust)  causes the pressure in the house to become negative relative to outdoors.   Some jurisdictions in the United States require that wood stoves have a supply of combustion air  from  outdoors.  If  you  do  install  an  air  supply  through  the  wall  of  the  house,  be  aware  that  its ...
  • Page 47   Soho Installation and Operation Manual        Use 45 degree elbows where possible, instead of 90 degree elbows.  The  rules  below  are  based  on  those  found  in  the  CSA  B365  installation  code.  Please  carefully  follow these installation instruction rules, or those enforced where you live.  • Maximum overall length of straight pipe: 3 m (10 ft.) including elbows. • Minimum clearance from combustible material: 450 mm (18 in.). The minimum clearance may  be reduced by 50 percent to 225 mm (9 in.) if suitable shielding is installed either on the pipe  or on the combustible surface.   • The assembly should be as short and direct as possible between the stove and chimney. The  use  of  two  45  degree  elbows  is  often  preferable  to  a  single  90  degree  elbow  because  less ...
  • Page 48   Soho Installation and Operation Manual    • Flue pipe joints should overlap 30 mm (1 1/4 in.)  • Each joint in the assembly must be fastened with at least three screws.  • The assembly must have allowance for expansion: elbows in assemblies allow for expansion;  straight assemblies should include an inspection wrap with one end unfastened, or a telescopic  section.  • Minimum upward slope towards the chimney: 20 mm/m (1/4 in/ft.).  • One  end  of  the  assembly  must  be  securely  fastened  to  the  flue  collar  with  3  sheet  metal  screws and the other end securely fastened to the chimney.  • There must be provision for cleaning of the pipes, either through a clean out or by removal of  the pipe assembly. Removal of the assembly should not require that the stove be moved.  • The male ends of the sections must be oriented towards the appliance so that falling dust and  condensation stay inside the pipe.  • A  flue  pipe  must  never  pass  through  a  combustible  floor  or  ceiling  or  through  an  attic,  roof ...

  • Page 49: Appendix 1: Installing The Pedestals (Ac01368 Or Ac01369)

      Soho Installation and Operation Manual    APPENDIX 1: INSTALLING THE PEDESTALS (AC01368 OR AC01369)    1‐ Open the door to remove  the  refractory  bricks  and  the  ash  plug  from  the  stove.     2‐ Unscrew  the  3  screws  (A).        _ _____________________________________________________________________________  4 9 ...
  • Page 50   Soho Installation and Operation Manual    3‐ Remove  the  front  left  decorative panel (B).      4‐ Remove the door (C) and  the washers (D).      50  _ _____________________________________________________________________________   ...
  • Page 51   Soho Installation and Operation Manual    5‐ Place  the  stove  on  its  back.     6‐ Remove  the  two  transport  brackets  (G).  Keep  the  nuts  (E)  and  washers  (F),  they  will  be  used later.          _ _____________________________________________________________________________  5 1 ...
  • Page 52   Soho Installation and Operation Manual    AC01368 :  Assemble the base (H) 7‐ under the stove using the nuts (E) and washers (F) retained in Step 6. Assemble on the bolts (I).   8- Secure the heat shields (J) with 2 screws (K) each.  ...
  • Page 53   Soho Installation and Operation Manual    AC01369 :  9- Assemble the pedestal (H) on the bolts (I), with the nuts (E) and washers (F) kept from Step 6. 10- Insert the fresh air intake secure from the back with 7 screws (K).     _ _____________________________________________________________________________  5 3 ...
  • Page 54   Soho Installation and Operation Manual    11- Install the fresh air intake box behind the ash lip and secure with 2 screws(K).   12- Install the ash pan (L).     Install the door back following steps 1 to 4 in reverse order.        54  _ _____________________________________________________________________________   ...

  • Page 55: Appendix 2: Installing The Decorative Panels

      Soho Installation and Operation Manual    APPENDIX 2: INSTALLING THE DECORATIVE PANELS    To install the decorative side panels, proceed as follow:  1. Open the door.     2. Unscrew screw that holds the handle (A).       _ _____________________________________________________________________________  5 5 ...
  • Page 56   Soho Installation and Operation Manual    3. Unscrew and remove decorative side panels (C) and (D).     4. Hang and screw the panels (E) and (F).     56  _ _____________________________________________________________________________   ...
  • Page 57   Soho Installation and Operation Manual    5. Put back the panels (C) and (D).     6. Put back the handle (A) with the screw (B).           _ _____________________________________________________________________________  5 7 ...

  • Page 58: Appendix 3: Installing The Fresh Air Kit

      Soho Installation and Operation Manual    APPENDIX 3: INSTALLING THE FRESH AIR KIT     This stove may be connected to a fresh air kit, sold separately.  When installed with a fresh air kit, the stove must be anchored to the floor  Parts needed to complete the connection are :  (A) – 49030, COLLAR 4 1/2" A 6 1/2". (2x)  (B) – AC02090, INSULATED FRESH AIR INTAKE PIPE (4' LENGTH / 5'' DIAMETER). (1x)  (C) – 49028, 5" WHITE INTAKE CAP. (1x)  You can purchase the above parts through your Osburn dealer.                58  _ _____________________________________________________________________________   ...

  • Page 59: Appendix 4: Installation And Use Of The Air Circulation Fan And Thermodisc

      Soho Installation and Operation Manual    APPENDIX 4: INSTALLATION AND USE OF THE AIR CIRCULATION FAN AND  THERMODISC    A fan (AC01000) may be secured to the back of the stove.  The fan increases the flow of air past  heat exchange surfaces and helps circulate warm air in the room. When used regularly, the fan can  provide  a  small  increase  in  efficiency,  up  to  2  percent.  However,  the use  of  a  fan  should  not  be  used as a way to gain more output from a stove that is undersized for the space it is intended to  heat.                     _ _____________________________________________________________________________  5 9 ...
  • Page 60   Soho Installation and Operation Manual    You can also install the quick connect thermodisc kit (AC02055), on your stove, to enable the fan  to start or stop automatically when the stove is hot or too cold.   Characteristics of the thermodisc:   Starts the blower when the stove’s temperature reaches 43 °C (110 °F)   Cuts the electrical contact when the temperature falls to 32 °C (90 °F).  Installation:  Insert the eyelet of the ground wire (A) in one of the provided screws.   2. Fix the back of the thermodisc case to the back of the stove with two screws. The eyelet of the  ground wire must be wedged between a screw and the interior of the back of the thermodisc  case.  3. Fix the lid to the thermodisc case using the last provided screw.  4. Connect  the  blower  to  the  power  outlet  of  the  quick  connect  thermodisc  and  connect  the  power cord of the thermodisc to a power outlet in your residence.            When  using  the  fan  without  the  thermodisc,  allow  the  stove  to  reach  operating  temperature ...
  • Page 61   Soho Installation and Operation Manual      CAUTION:  ENSURE  THAT  THE  FAN’S  AND/OR  THE  THERMODISC’S  POWER  CORD  ARE  NOT  IN  CONTACT WITH ANY SURFACE OF THE STOVE TO PREVENT ELECTRICAL SHOCK OR FIRE DAMAGE.  DO NOT RUN THE POWER CORD BENEATH THE STOVE.     _ _____________________________________________________________________________  6 1 ...

  • Page 62: Appendix 5: Installation Of Secondary Air Tubes And Baffle

      Soho Installation and Operation Manual    APPENDIX 5: INSTALLATION OF SECONDARY AIR TUBES AND BAFFLE    1‐ Starting with the rear tube, lean and insert the right end of the secondary air tube into the rear  right channel hole as shown in DETAIL 1.  Then lift and insert the left end of the tube into the  rear left channel.  2‐ Align the notch in the left end of the tube with the key of the left air channel hole.  Using a  « Wise grip » hold the tube and lock it in place by turning the tube as shown in DETAIL 2.   Make sure the notch reaches the end of the key way.  3‐ Repeat step 1 and 2 for the other secondary air tubes.   4‐ To remove the tubes use the above steps in reverse order.          62  _ _____________________________________________________________________________   ...
  • Page 63   Soho Installation and Operation Manual    Prenez note que n’importe quel tube (B) peut être remplacé sans retirer le coupe‐feu (A).                   Important Notes:  The air tubes are identified for placement as follows:  Model  Type of tube  Soho stove  Front ► 30 holes of 0.140"  Middle front ► 30 holes of 0.136"  Middle rear ► 20 holes of 0.147"  Rear ► 15 holes of 0.128"      _ _____________________________________________________________________________  6 3 ...

  • Page 64: Appendix 6: Exploded Diagram And Parts List

      Soho Installation and Operation Manual    APPENDIX 6: EXPLODED DIAGRAM AND PARTS LIST    64  _ _____________________________________________________________________________   ...
  • Page 65   Soho Installation and Operation Manual    IMPORTANT:  THIS  IS  DATED  INFORMATION.  When  requesting  service  or  replacement  parts  for  your  stove,  please  provide  the  model  number  and  the  serial  number.  We  reserve  the  right  to  change parts due to technology upgrade or availability. Contact an authorized dealer to obtain any  of  these  parts.  Never  use  substitute  materials.  Use  of  non‐approved  parts  can  result  in  poor ...
  • Page 66   Soho Installation and Operation Manual    #  Item  Description  Qty  36  99999  BUILD TO ORDER  1  37  30021  SELF TAPPING SCREW 8‐32 "F" TYPE X 7/16" FLAT HEAD PHILLIPS BlACK  1  38  30026  THREAD CUTTING SCREW 10‐24 F 5/8"  HEX WASHER HEAD  2  39  30804  SPRING 3/8'' OUTSIDE DIA. X  4 1/2'' LONG  1  40  30802  SHOWLDER SCREW #10‐24 X 3/8"  2  41  30779  PIVOT BUSHING  1  42  PL67525  FRONT RIGHT DECORATIVE PANEL ‐ BLACK  1  43  AC01371  METALLIC BLACK SIDE PANEL KIT  1  43  AC01372 ...

  • Page 67: Osburn Limited Lifetime Warranty

    *Pictures required    Shall your unit or a components be defective, contact immediately your OSBURN dealer. Prior to your call make sure  you have the following information necessary to your warranty claim treatment:      Your name, address and telephone number;   Serial number and model name as indicated on the   nameplate fixed to the back of your unit;  Bill of sale and dealer’s name;   Nature of the defect and any relevant information.    Before  shipping  your  unit  or  defective  component  to  our  plant,  you  must  obtain  from  your  OSBURN  dealer  an  Authorization Number. Any merchandise shipped to our plant without authorization will be refused automatically  and returned to sender.    _ _____________________________________________________________________________  6 7 ...
